Visaton Tiefmitteltöner 10-17cm
Visaton Tiefmitteltöner für Standard bis High-End Anwendungen. Von der Papier- über Alu- bis zur Titan-Membran ist alles möglich.

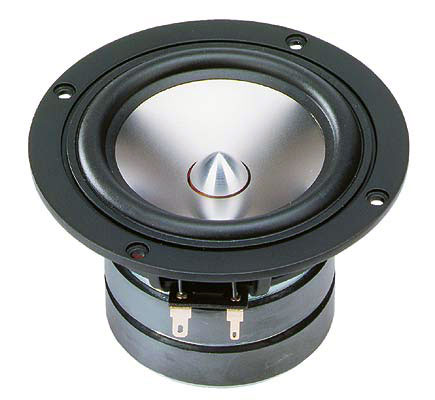

Visaton TI 100

Stück
1271
:   kg
!
Visaton TI 100
10cm High-End Tief-Mitteltöner

Titanmembran, Gummisicke, Alu-Gusskorb, Doppelmagnet, Phase-Plug, Polkernbohrung, hinterlüftete  Zentriermembran.
Völlig neuartigen Membrankonus aus reinem Titan. Durch ein genau ausgeklügeltes Zusammenspiel von Membranform, Sickenform und Sickenmaterial sowie den verwendeten Klebstoffen ist es gelungen, die gefürchteten Membranresonanzen zu vermeiden bzw. in den Bereich möglichst hoher Frequenzen zu verschieben. Die Form des Korbes mit großer Öffnungsfläche und hinterlüfteter Zentrierung sowie die offene Schwingspule mit Phase-Plug führen zu minimalen mechanischen Verlusten und damit zu einer hohen mechanischen Güte. Durch die Konstruktion mit Doppelmagneten ist der TI 100 gleichzeitig magnetisch abgeschirmt.
Ideal einsetzbar als Tiefmitteltöner in kleinen High-End Regalboxen oder als Mitteltöner in High-End Mehrwege-Boxen. Gehäuseempfehlungen: 3l geschlossen, 5l - 10l Bassreflex
Technische Daten:
Belastbarkeit: 40 W-RMS / 60 W-Max
Impedanz: 8 Ohm
Schalldruck: 88 dB
Frequenzbereich: 60-16.000 Hz
Resonanzfrequenz fs: 62 Hz
Gesamtgüte Qts: 0,38
Äquivalentvolumen Vas: 6,9 l
Gleichstromwiderstand Rdc: 6,0 Ohm
Spuleninduktivität Le: 0,7 mH
Lineare Auslenkung Xmax: ±4,5 mm
Einbaumaße:
Außendurchmesser: 122 mm
Einbaudurchmesser: 100 mm
Einbautiefe (incl. Korbrand): 76 mm
Korbrandhöhe: 4 mm
Magnetdurchmesser: 75 mm
Spulendurchmesser: 20 mm
Gewicht: 1,05 kg

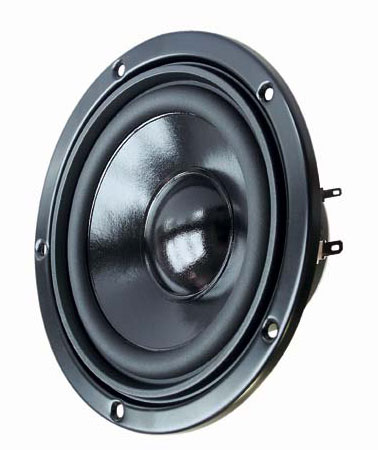

Visaton W 100 S, 4 Ohm

Stück
9020
:   kg
!
Visaton W 100 S, 4 Ohm
10cm Tief-Mitteltöner

Beschichtete Papiermembran, Gummisicke, stabiler Stahlkorb.
Als Mitteltöner in 3-Wege-Systemen und für 2-Wege Miniboxen, sowie für Satellitensysteme mit Subwoofer einsetzbar.
Technische Daten:
Belastbarkeit: 30 W-RMS / 50 W-Max
Impedanz: 4 Ohm
Schalldruck: 86 dB
Frequenzbereich: 60-10.000 Hz
Resonanzfrequenz: 66 Hz
Gesamtgüte Qts: 0,49
Äquivalentvolumen Vas: 5,5 l
Gleichstromwiderstand Re: 3,3 Ohm
Spuleninduktivität Le: 0,47 mH
Lineare Auslenkung Xmax: ±2 mm
Einbaumaße:
Außendurchmesser: 122 mm
Einbaudurchmesser: 94 mm
Einbautiefe (incl. Korbrand): 54 mm
Korbrandhöhe: 6 mm
Magnetdurchmesser: 70 mm
Spulendurchmesser: 20 mm
Bef.Lochkreisdurchmesser: 111 mm
Befestigungslöcher: 5x 3,7
Gewicht: 0,49 kg

Visaton W 100 S, 8 Ohm

Stück
9021
:   kg
!
Visaton W 100 S, 8 Ohm
10cm Tief-Mitteltöner

Beschichtete Papiermembran, Gummisicke, stabiler Stahlkorb.
Als Mitteltöner in 3-Wege-Systemen und für 2-Wege Miniboxen, sowie für Satellitensysteme mit Subwoofer einsetzbar.
Technische Daten:
Belastbarkeit: 30 W-RMS / 50 W-Max
Impedanz: 8 Ohm
Schalldruck: 86 dB
Frequenzbereich: 60-10.000 Hz
Resonanzfrequenz: 64 Hz
Gesamtgüte Qts: 0,63
Äquivalentvolumen Vas: 5,5 l
Gleichstromwiderstand Re: 6,6 Ohm
Spuleninduktivität Le: 0,85 mH
Lineare Auslenkung Xmax: ±2 mm
Einbaumaße:
Außendurchmesser: 122 mm
Einbaudurchmesser: 94 mm
Einbautiefe (incl. Korbrand): 54 mm
Korbrandhöhe: 6 mm
Magnetdurchmesser: 70 mm
Spulendurchmesser: 20 mm
Bef.Lochkreisdurchmesser: 111 mm
Befestigungslöcher: 5x 3,7
Gewicht: 0,49 kg

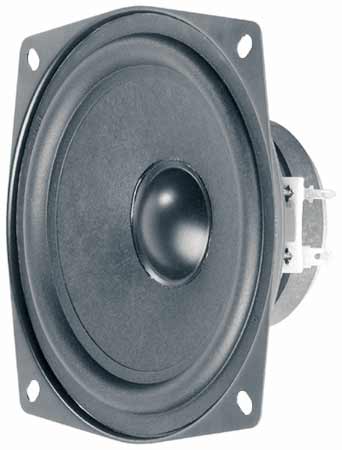

Visaton WS 13 E

Stück
1053
:   kg
!
Visaton WS 13 E
13cm Tiefmitteltöner

Papiermembran, Gummisicke, stabiler Stahlkorb,
Ideal als Ersatzlautsprecher für alte Fertigboxen.
Technische Daten:
Belastbarkeit: 40 W-RMS / 60 W-Max
Impedanz: 8 Ohm
Schalldruck: 86 dB
Frequenzbereich: 80-12.000 Hz
Resonanzfrequenz: 83 Hz
Gesamtgüte Qts: 1,08
Äquivalentvolumen Vas: 7,4 l
Gleichstromwiderstand Re: 7,7 Ohm
Spuleninduktivität Le: 0,75 mH
Lineare Auslenkung Xmax: ±0,75 mm
Einbaumaße:
Außenabmessungen: 131 x 131 mm
Einbaudurchmesser: 113 mm
Einbautiefe (incl. Korbrand): 52 mm
Korbrandhöhe: 1 mm
Magnetdurchmesser: 65 mm
Spulendurchmesser: 20 mm
Bef.Lochkreisdurchmesser: 145 mm
Befestigungslöcher: 4x (5x7)
Gewicht: 0,43 kg

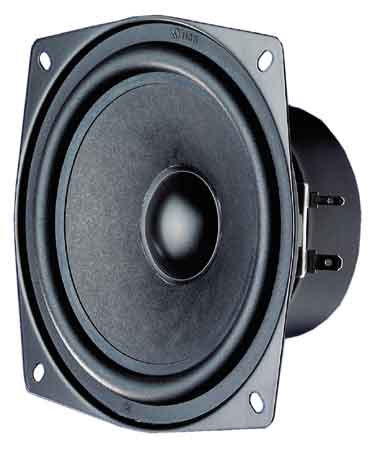

Visaton SC 13

Stück
8013
:   kg
!
Visaton SC 13
13cm Tiefmitteltöner

Cellulosemembran, Gummisicke, stabiler Stahlkorb, magnetisch gschirmt .
Zusammen mit SC 10 N in 2-Wege-Systemen für Surround und Multimedia-Anwendungen geignet.
Technische Daten:
Belastbarkeit: 40 W-RMS / 60 W-Max
Impedanz: 8 Ohm
Schalldruck: 90 dB
Frequenzbereich: 70-13.000 Hz
Resonanzfrequenz: 75 Hz
Gesamtgüte Qts: 0,71
Äquivalentvolumen Vas: 7,4 l
Gleichstromwiderstand Re: 7,2 Ohm
Spuleninduktivität Le: 0,66 mH
Lineare Auslenkung Xmax: ±0,75 mm
Einbaumaße:
Außenabmessungen: 131 x 131 mm
Einbaudurchmesser: 113 mm
Einbautiefe (incl. Korbrand): 62 mm
Korbrandhöhe: 1 mm
Magnetdurchmesser: 65 mm
Spulendurchmesser: 20 mm
Bef.Lochkreisdurchmesser: 145 mm
Befestigungslöcher: 4x (5x7)
Gewicht: 0,62 kg

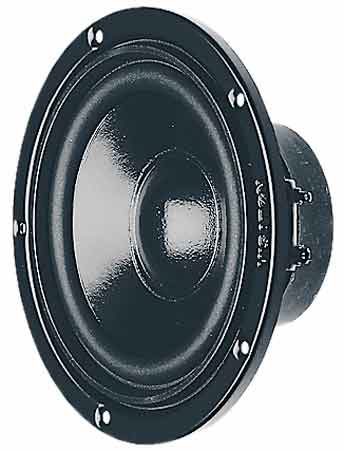

Visaton W 130 S, 4 Ohm

Stück
9022
:   kg
!
Visaton W 130 S, 4 Ohm
13cm Tiefmitteltöner

Beschichtete Papiermembran, Gummisicke, stabiler Stahlkorb, ausgeglichener Frequenzgang.
Für 2-Wege-Systeme und als Tiefmitteltöner in größeren 3-Wege-Sytemen einsetzbar.
Technische Daten:
Belastbarkeit: 50 W-RMS / 80 W-Max
Impedanz: 4 Ohm
Schalldruck: 87 dB
Frequenzbereich: 40-8000 Hz
Resonanzfrequenz: 50 Hz
Gesamtgüte Qts: 0,45
Äquivalentvolumen Vas: 15 l
Gleichstromwiderstand Re: 3,5 Ohm
Spuleninduktivität Le: 0,55 mH
Lineare Auslenkung Xmax: ±2,25 mm
Einbaumaße:
Außendurchmesser: 146 mm
Einbaudurchmesser: 108 mm
Einbautiefe (incl. Korbrand): 60 mm
Korbrandhöhe: 6 mm
Magnetdurchmesser: 70 mm
Spulendurchmesser: 25 mm
Bef.Lochkreisdurchmesser: 135 mm
Befestigungslöcher: 5x 4 mm
Gewicht: 0,63 kg

Visaton W 130 S, 8 Ohm

Stück
9023
:   kg
!
Visaton W 130 S, 8 Ohm
13cm Tiefmitteltöner

Beschichtete Papiermembran, Gummisicke, stabiler Stahlkorb, ausgeglichener Frequenzgang.
Für 2-Wege-Systeme und als Tiefmitteltöner in größeren 3-Wege-Sytemen einsetzbar.
Technische Daten:
Belastbarkeit: 50 W-RMS / 80 W-Max
Impedanz: 8 Ohm
Schalldruck: 87 dB
Frequenzbereich: 40-8000 Hz
Resonanzfrequenz: 52 Hz
Gesamtgüte Qts: 0,47
Äquivalentvolumen Vas: 13 l
Gleichstromwiderstand Re: 6,0 Ohm
Spuleninduktivität Le: 0,61 mH
Lineare Auslenkung Xmax: ±2,25 mm
Einbaumaße:
Außendurchmesser: 146 mm
Einbaudurchmesser: 108 mm
Einbautiefe (incl. Korbrand): 60 mm
Korbrandhöhe: 6 mm
Magnetdurchmesser: 70 mm
Spulendurchmesser: 25 mm
Bef.Lochkreisdurchmesser: 135 mm
Befestigungslöcher: 5x 4 mm
Gewicht: 0,63 kg

Visaton AL 130

Stück
1301
:   kg
!
Visaton AL 130
13cm Tiefmitteltöner

Aluminium-Membran, Gummisicke, Alu-Gusskorb, hinterlüftete Zentriermembran, Polkernbohrung, Kapton-Schwingspulenträger.
Auch geeignet als Mitteltöner in hochwertigen 3-Wege High-End Kombinationen von ca. 400 bis 5000 Hz.
Technische Daten:
Belastbarkeit: 60 W-RMS / 90 W-Max
Impedanz: 8 Ohm
Schalldruck: 88 dB
Frequenzbereich: 40-8000 Hz
Resonanzfrequenz fs: 43 Hz
Gesamtgüte Qts: 0,38
Äquivalentvolumen Vas: 13 l
Gleichstromwiderstand Rdc: 5,6 Ohm
Spuleninduktivität Le: 0,85 mH
Lineare Auslenkung Xmax: ±6 mm
Einbaumaße:
Außendurchmesser: 153 mm
Einbaudurchmesser: 114 mm
Einbautiefe (incl. Korbrand): 62,5 mm
Korbrandhöhe: 4,5 mm
Magnetdurchmesser: 85 mm
Spulendurchmesser: 25 mm
Bef.Lochkreisdurchmesser: 141 mm
Befestigungslöcher: 4x 4,3 / 8,3 mm
Gewicht: 1,0 kg

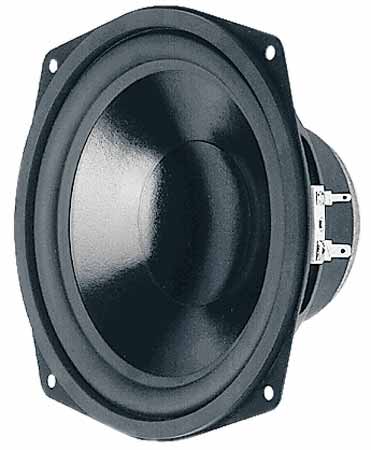

Visaton WS 17 E, 4 Ohm

Stück
1054
:   kg
!
Visaton WS 17 E, 4 Ohm
16cm Tiefmitteltöner

Beschichtete Papiermembran, Gummisicke, inverse Staubschutzkalotte, ausgestellte Polplatte, stabiler Stahlkorb, ausgeglichener Frequenzgang.
Ideal als Ersatzlautsprecher für alte Fertigboxen.
Auch Ersatz für Westra KW-160-1314, KW-160-1324, KW-160-1334, KW-160-1354, KW-160-1364, KW-160-1374 usw.
Technische Daten:
Belastbarkeit: 60 W-RMS / 90 W-Max
Impedanz: 4 Ohm
Schalldruck: 88 dB
Frequenzbereich: 50-7000 Hz
Resonanzfrequenz: 45 Hz
Gesamtgüte Qts: 0,65
Äquivalentvolumen Vas: 22 l
Gleichstromwiderstand Re: 3,2 Ohm
Spuleninduktivität Le: 0,6 mH
Lineare Auslenkung Xmax: ±4,5 mm
Einbaumaße:
Außenabmessengen: 165 x 165 mm
Einbaudurchmesser: 148 mm
Einbautiefe (incl. Korbrand): 79 mm
Korbrandhöhe incl. Auflage: 4 mm
Magnetdurchmesser: 81 mm
Spulendurchmesser: 25 mm
Bef.Lochkreisdurchmesser: 175 mm
Befestigungslöcher: 4x 5 mm
Gewicht: 0,97 kg

Visaton WS 17 E, 8 Ohm

Stück
1055
:   kg
!
Visaton WS 17 E, 8 Ohm
16cm Tiefmitteltöner

Beschichtete Papiermembran, Gummisicke, inverse Staubschutzkalotte, ausgestellte Polplatte, stabiler Stahlkorb, ausgeglichener Frequenzgang.
Ideal als Ersatzlautsprecher für alte Fertigboxen.
Auch Ersatz für Westra KW-160-1318, KW-160-1328, KW-160-1338, KW-160-1358, KW-160-1368, KW-160-1378 usw.
Technische Daten:
Belastbarkeit: 60 W-RMS / 90 W-Max
Impedanz: 8 Ohm
Schalldruck: 88 dB
Frequenzbereich: 50-7000 Hz
Resonanzfrequenz: 45 Hz
Gesamtgüte Qts: 0,81
Äquivalentvolumen Vas: 22 l
Gleichstromwiderstand Re: 5,6 Ohm
Spuleninduktivität Le: 0,9 mH
Lineare Auslenkung Xmax: ±4,5 mm
Einbaumaße:
Außenabmessengen: 165 x 165 mm
Einbaudurchmesser: 148 mm
Einbautiefe (incl. Korbrand): 79 mm
Korbrandhöhe incl. Auflage: 4 mm
Magnetdurchmesser: 81 mm
Spulendurchmesser: 25 mm
Bef.Lochkreisdurchmesser: 175 mm
Befestigungslöcher: 4x 5 mm
Gewicht: 0,97 kg

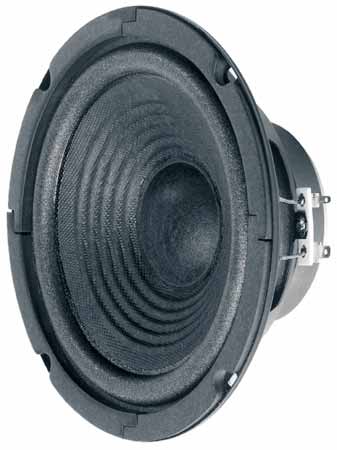

Visaton W 170

Stück
9063
:   kg
!
Visaton W 170
16cm Tiefmitteltöner

Ringversteifte Papiermembran, Schaumstoffsicke, stabiler Stahlkorb.
Ideal als Ersatzlautsprecher für alte Fertigboxen.
Auch als Ersatz für Westra PW-160-808 verwendbar *ACHTUNG!
*(Einbaudurchmesser ist 5mm größer, daher Nacharbeit des Gehäuses erforderlich)
Technische Daten:
Belastbarkeit: 40 W-RMS / 70 W-Max
Impedanz: 8 Ohm
Schalldruck: 87 dB
Frequenzbereich: 50-6000 Hz
Resonanzfrequenz: 56 Hz
Gesamtgüte Qts: 0,66
Äquivalentvolumen Vas: 22 l
Gleichstromwiderstand Re: 6,9 Ohm
Spuleninduktivität Le: 0,9 mH
Lineare Auslenkung Xmax: ±2 mm
Einbaumaße:
Außendurchmesser: 165 mm
Einbaudurchmesser: 143 mm
Einbautiefe (incl. Korbrand): 69 mm
Korbrandhöhe: 8 mm
Magnetdurchmesser: 80 mm
Spulendurchmesser: 25 mm
Bef.Lochkreisdurchmesser: 156 mm
Befestigungslöcher: 4x 5 mm
Gewicht: 0,77 kg

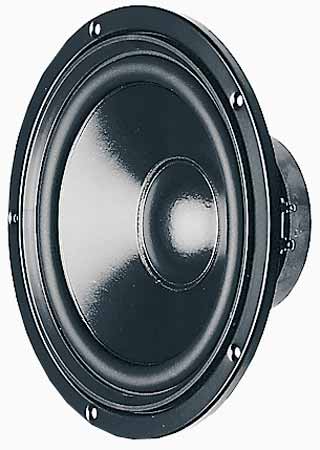

Visaton W 170 S, 4 Ohm

Stück
9024
:   kg
!
Visaton W 170 S, 4 Ohm

17cm Tiefmitteltöner

Beschichtete Papiermembran, Gummisicke, ausgestellte Polplatte, stabiler Stahlkorb, ausgeglichener Frequenzgang. Für 2-Wege-Systeme einsetzbar.
Auch als Ersatz für WESTRA KW-160-1394 und SW-180-xxx4 verwendbar.

Technische Daten:
Belastbarkeit: 50 W-RMS / 80 W-Max
Impedanz: 4 Ohm
Schalldruck: 86 dB
Frequenzbereich: 30-8000 Hz
Resonanzfrequenz: 36 Hz
Gesamtgüte Qts: 0,41
Äquivalentvolumen Vas: 38 l
Gleichstromwiderstand Re: 3,2 Ohm
Spuleninduktivität Le: 0,6 mH
Lineare Auslenkung Xmax: ±4,25 mm
Einbaumaße:
Außendurchmesser: 187 mm
Einbaudurchmesser: 147 mm
Einbautiefe (incl. Korbrand): 83 mm
Korbrandhöhe: 7 mm
Magnetdurchmesser: 81 mm
Spulendurchmesser: 25 mm
Bef.Lochkreisdurchmesser: 175 mm
Befestigungslöcher: 5x 4,6 mm
Gewicht: 1,1 kg

Visaton W 170 S, 8 Ohm

Stück
9025
:   kg
!
Visaton W 170 S, 8 Ohm
17cm Tiefmitteltöner

Beschichtete Papiermembran, Gummisicke, ausgestellte Polplatte, stabiler Stahlkorb, ausgeglichener Frequenzgang. Für 2-Wege-Systeme einsetzbar.
Auch als Ersatz für WESTRA KW-160-1398 und SW-180-xxx8 verwendbar.
Technische Daten:
Belastbarkeit: 50 W-RMS / 80 W-Max
Impedanz: 8 Ohm
Schalldruck: 86 dB
Frequenzbereich: 30-8000 Hz
Resonanzfrequenz: 36 Hz
Gesamtgüte Qts: 0,52
Äquivalentvolumen Vas: 38 l
Gleichstromwiderstand Re: 5,6 Ohm
Spuleninduktivität Le: 1,2 mH
Lineare Auslenkung Xmax: ±4,25 mm
Einbaumaße:
Außendurchmesser: 187 mm
Einbaudurchmesser: 147 mm
Einbautiefe (incl. Korbrand): 83 mm
Korbrandhöhe: 7 mm
Magnetdurchmesser: 81 mm
Spulendurchmesser: 25 mm
Bef.Lochkreisdurchmesser: 175 mm
Befestigungslöcher: 5x 4,6 mm
Gewicht: 1,1 kg

Visaton AL 170

Stück
1302
:   kg
!
Visaton AL 170
17cm Tiefmitteltöner

Aluminium-Membran, Langhub-Gummisicke, Alu-Gusskorb, hinterlüftete Zentriermembran, Polkernbohrung, Kapton-Schwingspulenträger.
Speziell geeignet als Tiefmitteltöner in hochwertigen 2-, 3- und 4-Wege High-End Kombinationen bis ca. 2500 Hz.
Technische Daten:
Belastbarkeit: 70 W-RMS / 100 W-Max
Impedanz: 8 Ohm
Schalldruck: 88 dB
Frequenzbereich: 40-2500 Hz
Resonanzfrequenz fs: 38 Hz
Gesamtgüte Qts: 0,39
Äquivalentvolumen Vas: 34 l
Gleichstromwiderstand Rdc: 5,6 Ohm
Spuleninduktivität Le: 0,9 mH
Lineare Auslenkung Xmax: ±6 mm
Einbaumaße:
Außendurchmesser: 180 mm
Einbaudurchmesser: 148 mm
Einbautiefe (incl. Korbrand): 68 mm
Korbrandhöhe: 5 mm
Magnetdurchmesser: 85 mm
Spulendurchmesser: 25 mm
Bef.Lochkreisdurchmesser: 168 mm
Befestigungslöcher: 4x 4,3 / 8,3 mm
Gewicht: 1,2 kg
