Visaton Mitteltöner
Visaton Mitteltöner für Standard bis High-End Anwendungen. Vom Papierkonus bis zur Titan-Kalotte. Auch Ideal als Ersatz verwendbar.
* Leistungsangaben gemessen ab angegebener Frequenz mit Filter 12dB/Okt.

Visaton M 10/8

Stück
9089
:   kg
!
Visaton M 10
10cm Konusmitteltöner
Papiermembran, rückseitig geschlossen, für 3-Wege Systeme.
Auch als Ersatz für WESTRA KM-100-508/518, BM-100-308/318, SM-100-304/404 und PM-110-518/-528 und PM-110-1018 aus älteren Fertigboxen geeignet. Aus klanglichen Gründen sollten Mitteltöner immer in beiden Boxen ersetzt werden.
Technische Daten:
Belastbarkeit: 80 W-RMS / 100 W-Max*
Impedanz: 8 Ohm
Schalldruck: 90 dB
Frequenzbereich: *1000-5000 Hz
Resonanzfrequenz: 700 Hz
Einbaumaße:
Außenmaße: 102 x 102 mm
Einbaudurchmesser: 94 mm
Einbautiefe (incl. Korbrand): 41 mm
Korbrandhöhe: 2 mm
Magnetdurchmesser: 60,5 mm
Gewicht: 0,33 kg

Visaton MR 130

Stück
9016
:   kg
!

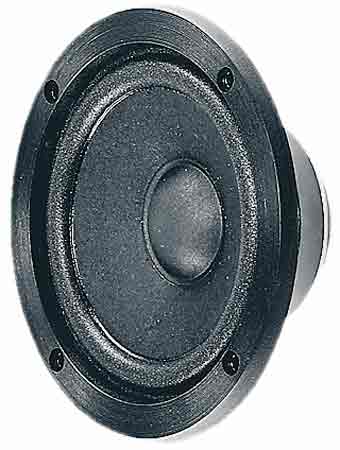

Visaton MR 130
13cm Konusmitteltöner
Papiermembran, Schaumstoffsicke, Kunststoff Zierrand, rückseitig geschlossen, für 3-Wege Systeme.
Ideal als Ersatz für ältere Fertigboxen.
Technische Daten:
Belastbarkeit: 80 W-RMS / 100 W-Max*
Impedanz: 8 Ohm
Schalldruck: 89 dB
Frequenzbereich: *800-13.000 Hz
Resonanzfrequenz: 500 Hz
Einbaumaße:
Außendurchmesser: 136 mm
Einbaudurchmesser: 110 mm
Einbautiefe (incl. Korbrand): 49 mm
Korbrandhöhe: 7 mm
Magnetdurchmesser: 70 mm
Gewicht: 0,55 kg

Visaton G 50 FFL

Stück
1176
:   kg
!

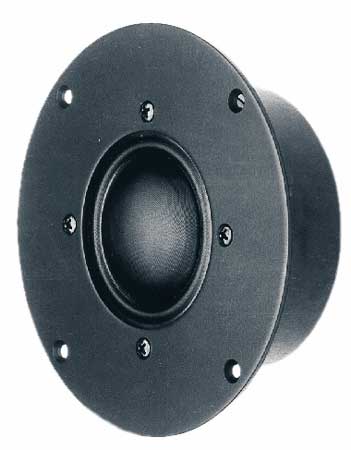

Visaton G 50 FFL
50mm Gewebe-Mitteltonkalotte

Doppelt beschichtete Gewebemembran, Gewebesicke mit hoher Dämpfung, Ferrofluid.
Ideal passend zur Hochtonkalotte G 25 FFL.
Auch als Ersatz für die 38mm Mitteltonkalotte Vifa DMR 35 / DMR 135 aus T+A TMR 160*, TMR 120* und TMR 80* einsetzbar. Sowie in der T+A T230E*
(*Nacharbeit der Frontplatte oder Gehäuse erforderlich).
Technische Daten:
Belastbarkeit: 120 W-RMS / 180 W-Max* (*ab 800 Hz, 12dB/Okt)
Impedanz: 8 Ohm
Schalldruck: 90 dB
Frequenzbereich: 400-10.000 Hz
Resonanzfrequenz: 700 Hz
Einbaumaße:
Außendurchmesser: 140 mm
Einbaudurchmesser: 106 mm
Einbautiefe (incl. Korbrand): 50,5 mm
Korbrandhöhe: 2,5 mm
Magnetdurchmesser: 100 mm
Gewicht: 1,0 kg

Visaton DSM 50 FFL

Stück
1163
:   kg
!
Visaton DSM 50 FFL
50mm Titan-Mitteltonkalotte

Titanfolienmembran, stark dämpfende Supronyl-Sicke, Ferrofluid, Schutzgitter.
Ideal passend zur Hochtonkalotte G 25 FFL.
Technische Daten:
Belastbarkeit: 120 W-RMS / 180 W-Max* (*ab 800 Hz, 12dB/Okt)
Impedanz: 8 Ohm
Schalldruck: 90 dB
Frequenzbereich: 400-15.000 Hz
Resonanzfrequenz: 450 Hz
Einbaumaße:
Außendurchmesser: 130 x 130 mm
Einbaudurchmesser: 105 mm
Einbautiefe (incl. Front): 50 mm
Frontplattenhöhe: 2 mm
Magnetdurchmesser: 100 mm
Gewicht: 1,26 kg

Visaton AL 130 M

Stück
1305
:   kg
!
Visaton AL 130 M
13cm Mitteltöner

Aluminium-Membran, Gummisicke, Alu-Gusskorb, hinterlüftete Zentriermembran, Polkernbohrung, Kapton-Schwingspulenträger.
Speziell geeignet als Mitteltöner in hochwertigen 3-Wege High-End Kombinationen bis 5000 Hz.
Technische Daten:
Belastbarkeit: 60 W-RMS / 90 W-Max
Impedanz: 8 Ohm
Schalldruck: 90 dB
Frequenzbereich: 50-8000 Hz
Resonanzfrequenz fs: 57 Hz
Gesamtgüte Qts: 0,46
Äquivalentvolumen Vas: 9,1 l
Gleichstromwiderstand Rdc: 5,4 Ohm
Spuleninduktivität Le: 0,75 mH
Lineare Auslenkung Xmax: ± 3 mm
Einbaumaße:
Außendurchmesser: 153 mm
Einbaudurchmesser: 114 mm
Einbautiefe (incl. Korbrand): 62,5 mm
Korbrandhöhe: 4,5 mm
Magnetdurchmesser: 85 mm
Spulendurchmesser: 25 mm
Bef.Lochkreisdurchmesser: 141 mm
Befestigungslöcher: 4x 4,3 / 8,3 mm
Gewicht: 1,0 kg
