Widerstände und L-Regler

Widerstaende_300
Widerstände für Frequenzweichen, z.B. zur Pegelanpassung oder Impedanzkorrektur. Es werden 2-10 W MOX Widerstand, 5-25 W Drahtwiderstand oder 20-100 W Hochlastwiderstand in diversen Werten und Leistungen angeboten. Sowie L-Regler für die stufenlose Pegelreglung von Lautsprechern.
Mundorf MResist SUPREME 20 W High-End Widerstand.
NEU: Mundorf MResist Ultra Präzisionswiderstand und MResist Classic 10W.

Mundorf MResist Ultra, Präzisions-Folienwiderstand 3W-30W

Stück
In den Korb
Mundorf
MREU30
exkl. Versand kg
High-End Präzisions-Folienwiderstand 3W-30W
Die MResist Ultra Serie ist von Mundorf speziell für den Einsatz in High-End Lautsprechern und Verstärkern entwickelt worden.
Manuell auf weniger als 1% Toleranz getrimmt und zur optimalen Wärmeabfuhr wurde der Widerstand auf einem Kupferträger montiert.

Made in Germany !

 Datenblatt

Technische Daten:
Nennbelastbarkeit: 3 Watt ohne Kühlkörper
Nennbelastbarkeit: bis 30 Watt mit Kühlkörper MREU30-COOL.RD oder vergleichbar mit einem Wärmewiderstand von mind. 6,5 K/W (bitte extra bestellen)
Nennwiderstand. von 0,01 Ohm bis 47 Ohm
Abmessung ohne Anschlussfahnen BxHxT: 15,5 x 21,2 x 4,6 mm
Abmessung der Kupferfläche: BxH: ca. 14.4 x 19 mm
Folienmaterial: Manganin®
Trägermaterial: Kupfer
Bauform: TO-247
Bohrung Durchmesser: 3,2 mm
Anschlussfahne Länge: 14,8 mm
Anschlussfahne Breite: RM 10 mm (Optimal passend für Leiterplatte LP05 / LP06 / LP07
Anschlüsse: Kupferdraht verzinnt
Induktivität: < 0,075 µH
Mundorf MResist Ultra Präzisions-Widerstand, Beispielbild ohne und mit KühlkörperR-Toleranz: < ±1 %
Spannungsfestigkeit: 500 VAC
Temperaturkoeffizient: ±30ppm/K
Max.Temperatur: 130°C

Passesdes Zubehör:
- Kühlkörper MREU30-COOL.RD
- Wärmeleitfolie MREU30-MPSA.05
- Befestigungssatz für MREU30

Kühlkörper bis 30W für Mundorf MResist Ultra, Aluminium rot eloxiert

Stück
In den Korb
Mundorf
MREU30-COOL.RD
exkl. Versand kg
Kühlkörper für High-End Präzisions-Folienwiderstand bis 30W
Der Kühlkörper ist speziell für den Mundorf MResist Ultra MREU30 Folienwiderstand gefertigt worden.
Zur Montage des Folienwiderstandes auf dem Kühlkörper benötigen Sie zudem Wärmeleitpaste oder Wärmeleitfolie und eine M3 Schraube und Mutter.
(Bald auch hier erhältlich)

 Datenblatt

Technische Daten:
Belastbarkeit bei einem montierten MREU30 bis zu 30 Watt (Musiksignal)
Belastbarkeit bei zwei montierten MREU30 bis zu 10 Watt (Musiksignal)
Passend für Bauform: TO-247
Material: Aluminium rot eloxiert
Wärmewiderstand: 6,5 K/W
Abmessungen BxHxT: 44 x 38,2 x 31 mm
Rastermaß: 25,4 mm
Befestigung: 2 Lötstifte 2 mm
Befestigung TO-247: Bohrung ø3,2 mm
Maximale Anzahl zu montierender MREU30: 2 Stück

Kühlkörper für High-End Präzisions-Folienwiderstand bis 30W

Mundorf MResist Classic Draht-Widerstand 10W

Stück
In den Korb
Mundorf
MREC10
exkl. Versand kg
High-End Draht-Widerstand 10W

Die MResist Serie von Mundorf bietet jetzt auch die MResist SUPREME als CLASSIC mit 10W an.
Drahtwiderstand aus einer Kupfer-Nickel-Legierung mit keramischer Vergussmasse. Sehr geringer Temperaturkoeffizient.

Technische Daten:
Nennbelastbarkeit: 10 Watt
Nennwiderstand. von 0,1 Ohm bis 22 Ohm
Abmessung (ohne Anschlussdraht): ø 8 x 45 mm
Anschlussdraht Länge: ca. 38 mm
Anschlüsse: Kupferdraht verzinnt
Induktivität: <  µH
R-Toleranz: ±2 %
Spannungsfestigkeit: 1000 VAC
Temperaturkoeffizient: ±50ppm/K
Max.Temperatur: 275°C

Wärmeleitfolie für Mundorf MResist Ultra, MREU30-MPSA.05

Stück
In den Korb
MREU30-MPSA_05
Wärmeleitfolie für die Montage des Mundorf Folienwiderstandes MREU30 auf den Kühlkörper MREU30-COOL.RD
Sehr dünn und beidseitig selbstklebend mit sehr geringer K-Wert von 0,5 K/W.

• Elektro-isolierende Zwischenplatte für Halbleiter-Bauteile
• Passend für Halbleitergehäuse: TO-247
• Wärmewiderstand K/W: 0,5
• Abmessungen BxHxT: 15,5 x 21,2 x 0,5 mm

Befestigungssatz M3 V2A für MREU30

Stück
In den Korb
BEF-SATZ_MREU30
Befestigungssatz aus nichtmagnetischem Edelstahl (A2) für Mundorf MResist Ultra MREU30 mit Kühlkörper MREU30-COOL.

Material: Edelstahl A2 (nicht magnetisch). Dadurch keine Beeinflussung durch magnetische Störungen z.B. von benachbarten Spulen auf einer Weiche.
Ein Satz besteht aus folgenden Teilen:
• Halbrundkopfschraube PZ2 M3x10 mm
• Unterlegscheibe für M3
• Federring für M3
• Sechskantmutter M3

MOX Widerstand 2 Watt*

Stück
In den Korb
MOX2
exkl. Versand kg
MOX Widerstand 2 Watt
Metalloxidschichtwiderstand (MOX) 2W
Nennbelastbarkeit: 2 Watt
Nennspannung: 500 Volt
Nennwiderstand: von 1,0 Ohm bis 47 Ohm
Abmessung (ohne Anschlüsse): ca. 15,5 x 5,0 mm
Anschlüsse: Kupferdraht verzinnt
Induktionsarm
R-Toleranz: 5 %

MOX Widerstand 4 Watt*

Stück
In den Korb
MOX4
exkl. Versand kg
25% Rabatt wegen Restbestand
Mox 4W, Beispielbild
Metalloxidschichtwiderstand (MOX) 4W
Nennbelastbarkeit: 4 Watt
Nennspannung: 450 Volt
Nennwiderstand. von 0,10 Ohm bis 47,0 Ohm
Abmessung (ohne Anschlüsse): ca. 18 bis 20 x 6,0 mm
Anschlüsse: Kupferdraht verzinnt
Induktionsarm
R-Toleranz: 2 %
Alternativ bitte MOX 5W verwenden!

MOX Widerstand 5 Watt

Stück
In den Korb
Mundorf
MR5
exkl. Versand kg
Metalloxidschichtwiderstand (MOX) 5W
Nennbelastbarkeit: 5 Watt
Nennspannung: 750 Volt
Nennwiderstand. von 0,10 Ohm bis 56 Ohm
Abmessung (ohne Anschlüsse): ca. 25 x 8,0 mm
Anschlüsse: Kupferdraht verzinnt
Induktionsarm
R-Toleranz: 2 %
Temperaturkoeffizient: ±300ppm/K

MOX Widerstand 10 Watt

Stück
In den Korb
Mundorf
MR10
exkl. Versand kg
Mox 10W, Beispielbild

Metalloxidschichtwiderstand (MOX) 10W

Nennbelastbarkeit: 10 Watt
Nennspannung: 1000 Volt
Nennwiderstand: von 0,10 Ohm bis 56,0 Ohm
Abmessung (ohne Anschlüsse): ca. 50 x 8,0 mm
Anschlüsse: Kupferdraht verzinnt
Induktionsarm
R-Toleranz: von 0,10 Ohm bis 0,82 Ohm: 5 %
                   von 1,00 Ohm bis 56,0 Ohm: 2 %
Temperaturkoeffizient: ±100ppm/K


** Der Wert 0,56 Ohm ist nur noch lieferbar solange Vorrat reicht!

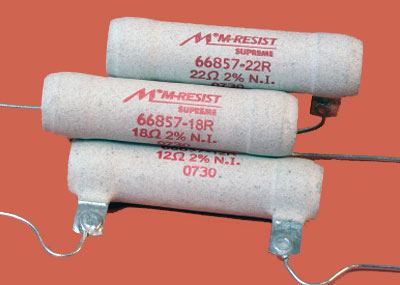

Mundorf MResist SUPREME Draht-Widerstand 20W

Stück
In den Korb
Mundorf
MRES20
exkl. Versand kg

High-End Draht-Widerstand 20W

Die MResist SUPREME Serie ist von Mundorf speziell für den Einsatz in High-End Lautsprechern und Verstärkern entwickelt worden. Mit ihrer Premium Audio Qualität entsprechen diese “akustisch nicht mehr wahrnehmbaren“ Widerstände auch dem hohen Standard, der die Mundorf Kondensatoren und Spulen schon seit vielen Jahren auszeichnet.
Genießen Sie mit dem MResist SUPREME selbst feinste Details und Rauminformationen, die bei herkömmlichen Widerständen verloren gehen. Dank dem aufwändigen bifilaren Aufbau ab 1Ω, bei dem zwei Drähte gleichzeitig auf den hochtemperaturfesten Zementkörper gewickelt werden, bleibt auch die Induktivität stets unter 75μH.
Die MResist SUPREME Serie zeichnet sich darüber hinaus durch klangliche Neutralität und eine wirklichkeitsnahe Musikwiedergabe aus –dank einer besonderen, feuerfesten, von Hand aufgebrachten Vergussmasse, die den Widerstandswickel optimal fixiert, stabilisiert und so vor Mikrofonie-Effekten schützt.

Nennbelastbarkeit: 20 Watt
Nennwiderstand. von 0,10 Ohm bis 47 Ohm      NEU ab 04/2018: Jetzt auch mit 39 und 47 Ohm
Abmessung ø x L: ca. 11 x 51 mm (ohne Fahne)
Anschlussfahne mitte-mitte: ca. 39 mm
Anschlussfahne breite: ca. 6,5 mm
Anschlüsse: Kupferdraht verzinnt
Induktivität: < 75 µH
R-Toleranz: max. 2 %
Temperaturkoeffizient: ±30ppm/K

Drahtwiderstand 5 Watt

Stück
In den Korb
Intertechnik
WAX5
exkl. Versand kg
Draht 5W, Beispielbild
Drahtwiderstand 5 Watt
Nennbelastbarkeit: 5 Watt
Nennspannung: 600 Volt
Nennwiderstand. von 0,10 Ohm bis 120 Ohm
Abmessung LxBxH (ohne Anschlüsse): ca. 23 x 10 x 10 mm
Anschlüsse: Kupferdraht verzinnt
R-Toleranz: 5 %

Drahtwiderstand 10 Watt

Stück
In den Korb
Intertechnik
WAX10
exkl. Versand kg
Draht 10W, Beispielbild
Drahtwiderstand 10 Watt
Nennbelastbarkeit: 10 Watt
Nennspannung: 750 Volt
Nennwiderstand. von 0,10 Ohm bis 100 Ohm
Abmessung LxBxH (ohne Anschlüsse): ca. 48 x 10 x 10 mm
Anschlüsse: Kupferdraht verzinnt
R-Toleranz: 5 %

Drahtwiderstand 20 Watt, axial

Stück
In den Korb
Intertechnik
WAX20
exkl. Versand kg
Draht 20W, Beispielbild
Drahtwiderstand 20 Watt, axial
Nennbelastbarkeit: 20 Watt
Nennspannung: 1000 Volt
Nennwiderstand. von 0,10 Ohm bis 22 Ohm
Abmessung LxBxH (ohne Anschlüsse): ca. 60 x 14 x 14 mm
oder ca. 62-64 x 12,5 x 12,5 mm (versch. Herstellung)
Anschlüsse: Kupferdraht verzinnt
R-Toleranz: 5 %

Drahtwiderstand 20 Watt, radial

Stück
In den Korb
Intertechnik
WSA20
exkl. Versand kg
Draht 20W rad,  Beispielbild
Drahtwiderstand 20 Watt, radial
Nennbelastbarkeit: 20 Watt
Nennspannung: 450 Volt
Nennwiderstand. von 1,0 Ohm bis 22 Ohm
Abmessung LxBxH: ca. 63,5 x 12,5 x 28 mm (mit Anschlussfahne)
Rastermaß: 44 mm
Anschlüsse: Kupferdraht verzinnt
R-Toleranz: 5 %

Drahtwiderstand 25 Watt, axial

Stück
In den Korb
Mundorf
R25
exkl. Versand kg
Drahtwiderstand 25 Watt, axial
Drahtwiderstand 25 Watt, axial
Nennbelastbarkeit: 25 Watt
Nennspannung: 1000 Volt
Nennwiderstand. von 1,0 Ohm bis 56 Ohm
Jetzt auch in 2.70, 18, 27 und 39 Ohm
Abmessung LxBxH (ohne Anschlüsse): ca. 60 x 15 x 13 mm
Anschlüsse: Kupferdraht verzinnt
R-Toleranz: 5 %
Temperaturkoeffizient: ±50ppm/K

Drahtwiderstand 20/50 Watt, Alugehäuse

Stück
In den Korb
WIAL, ATE, ARCOL
HS50
exkl. Versand kg
Draht 50W, Beispielbild

Drahtwiderstand 20/50 W in Aluminiumgehäuse
NEU: Jetzt bis zu 100 Ohm und Sonderwerte wie 2.0 Ohm,  5.0 Ohm, 20 Ohm, 24 Ohm, 30 Ohm...
Der 3,3 Ohm Widerstand ist auch ideal zur Anpassung der Impedanz bei niederohmigen Boxen (4 Ohm) geeignet. (Maximale Belastbarkeit des Widerstandes beachten!)
Z.B. bei Surround-Verstärkern deren min. Impedanz meist 6-8 Ohm beträgt.
Kühlkörper mit hoher Wärmeleitfähigkeit wird empfohlen.
Nennbelastbarkeit: 20 Watt ohne Kühlkörper, 50 W mit Kühlkörper bei einer Kühlfläche: 930 cm² x 1,5 mm.
Grenzspannung: 1250 Volt
Nennwiderstand von 1,0 Ohm bis 100 Ohm
Abmessung LxBxH*: ca. 29,2 x 16 x 7 mm (ohne Fahne)
Befestigungs-Lochabstand LxB*: ca. 21,5 x 16 mm
*Abweichungen aufgrund wechselnder Hersteller.
Anschlüsse: Kupfer verzinnt
Verguss: Silikon mit hoher thermischer Leitfähigkeit, Wicklung mit gleichförmiger Steigung.
R-Toleranz: 5 %

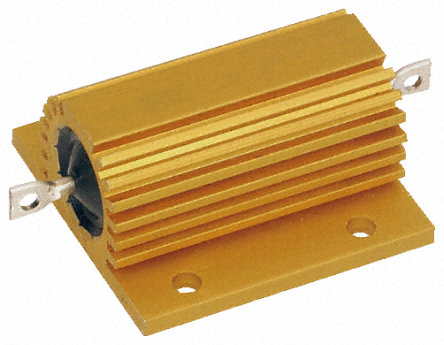

Drahtwiderstand 50/100W, Alugehäuse*

Stück
In den Korb
Arcol
HS100
exkl. Versand kg
15% Rabatt wegen Abverkauf
Drahtwiderstand 50/100 W in Aluminiumgehäuse
High-Power-Resistor HS100
Nennbelastbarkeit: 50 Watt ohne Kühlkörper, 100 W mit zusätzlichem Kühlkörper mit hoher Wärmeleitfähigkeit. Kühlfläche: 995 cm² x 3 mm.
Grenzspannung: 1900 Volt
Nennwiderstand. von 1,0 Ohm bis 47 Ohm
Abmessung LxBxH*: ca. 65,2 x 27,3 x 24,1 mm (ohne Fahne und Flansch)
Abmessung LxBxH*: ca. 88,0 x 47,5 x 24,1 mm (mit Fahne und Flansch)
Befestigungs-Lochabstand LxB*: 35 x 37 mm
*Abweichungen aufgrund wechselnder Hersteller.
Anschlüsse: Kupfer verzinnt
Verguss: Silikon mit hoher thermischer Leitfähigkeit, Wicklung mit gleichförmiger Steigung.
Max. zul. Betriebstemperatur: 200°C
R-Toleranz: 5 %

Pegelregler Monacor AT-52H

Stück
In den Korb
Monacor International
11.0210
exkl. Versand kg
L-Regler für Hoch- und Mitteltöner
Pegelregler für Lautsprecher mittlerer Leistung, Monoausführung, mit Aufsteckknopf.
Impedanz: 8 Ω ±20%
Dämpfungsrichtung: Linksdrehung
Drehbereich: 300° ±5°
Dämpfung: 0 dB bis ∞ dB
Kanäle: mono
Spitzenbelastbarkeit: 50 W MAX

Pegelregler Monacor AT-62SK

Stück
In den Korb
Monacor International
11.0580
exkl. Versand kg
L-Regler für Hoch- und Mitteltöner
Hochleistungs-Pegelregler, Kunststoffträger, Monoausführung, mit Aufsteckknopf.
Impedanz: 8 Ω ±20%
Dämpfungsrichtung: Linksdrehung
Drehbereich: 300° ±5°
Dämpfung: 0 dB bis ∞ dB
Kanäle: mono
Spitzenbelastbarkeit: 100 W MAX

Farbcodes für Widerstände mit 4 Ringen

Tabelle zur Identifizierung der Farbringe bei Widerständen mit 4 Ringen.
