Scan Speak DISCOVERY - Serie

Scan Speak Discovery
Scan Speak Discovery
Einige weltbekannte ehemalige Vifa-Chassis werden im Rahmen der Discovery-Serie gebaut. Viele Modelle waren für die Industrie gedacht und sind jetzt auch im Selbstbaubereich erhältlich. Interessant sind vor allem die Ringstrahler R2604/932000 und Breitbänder 10F/8424G00. Sowie die preiswerten Tiefmitteltöner 12W8524G, 15W8434G und 18W8434G mit denen günstige Bauvorschläge im kompakten Format geplant werden können, wie z.B: die SCAMO15.

ScanSpeak D2606/920000, Discovery Serie

Stück
In den Korb
ScanSpeak
2T102362
exkl. Versand kg
25mm Hochtonkalotte
(Baugleich mit Peerless 810921)
Klassische 25 mm Gewebekalotte, bedämpfte Polkernbohrung, optimierte Frontplatte, niedrigviskoses Ferrofluid.

Baugleich mit VIFA D27TG-15-06 aus Meridian A 500

 Datenblatt
Technische Daten:
Belastbarkeit: 100 W-RMS / 200 W-Max* (*ab 2,5 kHz/12dB)
Impedanz: 6 Ohm
Schalldruck (2,83V/1m): 91.4 dB
Frequenzbereich: 2-22 kHz
Resonanzfrequenz fs: 1100 Hz
Gleichstromwiderstand Re: 4,6 Ohm
Einbaumaße:
Außendurchmesser: 104 mm
Einbaudurchmesser: 75 mm
Magnetdurchmesser: 72 mm
Einbautiefe ohne Frontplatte: 27,1 mm
Frontplattenstärke: 4,2 mm

ScanSpeak D2606/922000, Discovery Serie

Stück
In den Korb
ScanSpeak
2T102365
exkl. Versand kg
25mm Hochtonkalotte
Beschichtete Gewebemembran, hohe Belastbarkeit durch dünnflüssiges, magnetisches Fluid im Luftspalt, einsetzbar ab 2 kHz durch angekoppeltes Zusatzvolumen. Passend als Ersatz für fast alle runden Vifa D25TG-xx, D26TG-xx und D27TG-xx Modelle. Bei nicht passender Frontplatte, kann diese eventuell umgeschraubt werden.

Baugleich mit VIFA/Peerless D27TG-35-06

 Datenblatt

-

Technische Daten:
Belastbarkeit: 100 W-RMS / 225 W-Max*
*mit Weiche ab 2,5 kHz/12dB Okt.
Impedanz: 6 Ohm
Schalldruck (2,83V/1m): 91,4 dB
Frequenzbereich: 1.8-28 kHz
Resonanzfrequenz fs: 850 Hz
Gleichstromwiderstand Re: 4,6 Ohm
Spulendurchmesser: 26 mm

Einbaumaße:
Außendurchmesser: 104,2 mm
Einbaudurchmesser (incl. Anschl.Fahne): 75 (81) mm
Einbautiefe incl.Frontplatte: 43,1 mm
Frontplattenstärke: 4,2 mm
Magnetdurchmesser: 72 mm
Lochkreisbefestigung: 94  mm

ScanSpeak D2604/830000, Discovery Serie

Stück
In den Korb
ScanSpeak
2T102655
exkl. Versand kg
25mm Hochton-Gewebekalotte
25 mm Gewebe-Hochtonkalotte mit breiter, linearer Aufhängung, sehr niedrige Resonanzfrequenz, hohe Belastbarkeit, niedrigviskoses Fluid im Magnetsystem, Kupferring im Polkern, glasfaserverstärkte Kunststoff-Frontplatte.
Einsatz schon ab ca. 2,0 kHz in sehr hochwertigen Lautsprecherkombinationen.
Baugleich mit Peerless DX25TG09-04 (vorher Vifa XD 270 F/4)
 Datenblatt
Technische Daten:
Belastbarkeit: 100 W-RMS/200 W-Max* (*ab 2,5 kHz/12 dB/Okt.)
Impedanz: 4 Ohm
Schalldruck (2,83V/1m): 92.1 dB
Frequenzbereich: 1.5-30 kHz
Resonanzfrequenz: 630 Hz
Gleichstromwiderstand Re: 2,8 Ohm
Abmessungen:
Außendurchmesser: 104,2 mm
Einbaudurchmesser: 75 mm
Einbautiefe (incl. Frontplatte): 30,4 mm
Frontplattenstärke: 5 mm
Magnetdurchmesser: 72 mm
Lochkreisdurchmesser: 92 mm
Befestigungslöcher: 5x 4,2 mm

ScanSpeak D2604/833000, Discovery Serie

Stück
In den Korb
ScanSpeak
2T102665
exkl. Versand kg
25mm Hochton-Gewebekalotte
25 mm Gewebe-Hochtonkalotte mit breiter, linearer Aufhängung, ventiliertes Doppel-Magnetsystem, sehr niedrige Resonanzfrequenz, hohe Belastbarkeit, niedrigviskoses Fluid im Magnetsystem, Kupferring im Polkern, glasfaserverstärkte Kunststoff-Frontplatte.
Einsatz schon ab ca. 2,0 kHz in sehr hochwertigen Lautsprecherkombinationen.

 Datenblatt
Technische Daten:
Belastbarkeit: 100 W-RMS/200 W-Max* (*ab 2,5 kHz/12 dB/Okt.)
Impedanz: 4 Ohm
Schalldruck (2,83V/1m): 93 dB
Frequenzbereich: 1.5-30 kHz
Resonanzfrequenz: 475 Hz
Gleichstromwiderstand Re: 2,8 Ohm
Abmessungen:
Außendurchmesser: 104,2 mm
Einbaudurchmesser: 75 mm
Einbautiefe (incl. Frontplatte): 60,2 mm
Frontplattenstärke: 5 mm
Magnetdurchmesser: 72 mm
Lochkreisdurchmesser: 92 mm
Befestigungslöcher: 5x 4,2 mm

ScanSpeak R2604/832000, Discovery Serie

Stück
In den Korb
ScanSpeak
2T102465
exkl. Versand kg
25mm Hochton-Ringstrahler
Baugleich mit Vifa XT 300 K/4 / Peerless XT25TG-30-04
Mit angekoppeltem Volumen. Extrem niedrige Resonanzfrequenz. Hohe Belastbarkeit. Kein Ferrofluid im Magnetsystem. Glasfaserverstärkte Kunststoff-Frontplatte.
Einsatz schon ab ca. 1,5 kHz in höchstwertigen Lautsprecherkombinationen.
Verwendet im Bausatz: ScaMo15 aus HH 02/2014
 Datenblatt
Technische Daten:
Belastbarkeit: 100 W-RMS / 400 W-Max
Impedanz: 4 Ohm
Schalldruck (2.83V/1m): 90 dB
Frequenzbereich: 1.5-40 kHz
Resonanzfrequenz: 500 Hz
Einbaumaße:
Außendurchmesser: 104 mm
Einbaudurchmesser: 75 mm
Magnetdurchmesser: 72 mm
Einbautiefe: 40 mm
Frontstärke: 5 mm

ScanSpeak R2604/833000, Discovery Serie

Stück
In den Korb
ScanSpeak
2T102565
exkl. Versand kg
25mm Hochton-Ringstrahler
Aufbau wie R2604/83200, jedoch mit Doppelmagnetring für mehr Schalldruck und noch tieferer Resonanzfrequenz.
Mit zusätzlichem Magnetring und angekoppeltem Volumen. Extrem niedrige Resonanzfrequenz. Hohe Belastbarkeit. Kein Ferrofluid im Magnetsystem. Glasfaserverstärkte Kunststoff-Frontplatte.
Einsatz schon ab ca. 1,5 kHz in höchstwertigen Lautsprecherkombinationen.
 Datenblatt
Technische Daten:
Belastbarkeit: 100 W-RMS / 400 W-Max
Impedanz: 4 Ohm
Schalldruck (2.83V/1m): 92 dB
Frequenzbereich: 1.5-40 kHz
Resonanzfrequenz: 440 Hz
Einbaumaße:
Außendurchmesser: 104 mm
Einbaudurchmesser: 75 mm
Magnetdurchmesser: 72 mm
Einbautiefe ohne Frontplatte: 55,1 mm
Frontplattenstärke: 5 mm
Befestigungslochkreis: 92 mm
Befestigungslöcher: 5x 4,2/8,0 mm

Scan Speak D2608/913000 (Peerless HDS DT 26/08)

Stück
In den Korb
ScanSpeak
D2608-913000
exkl. Versand kg
25mm High-End Hochtonkalotte
(Baugleich mit Peerless 810921) Gefertigt bei Scan Speak
Sehr leichte Gewebemembran, sehr resonanzarm, Ferrofluid, Doppelmagnet, massive Aluminium-Frontplatte, niedrige Resonanzfrequenz, belüftetes Antriebssystem.
Sehr hochwertiger Hochtöner, passend zur Peerless HDS-Serie.
Auch als Ersatz für Peerless 811687 verwendbar.
 Datenblatt Peerless HDS-DM26 /ScanSpeak D2608/913000
Passender Bausatz:
Nykron 08
Technische Daten:
Belastbarkeit: 80 W-RMS / 400 W-Max* (*Filter 12dB ab 4 kHz)
Impedanz: 8 Ohm
Schalldruck (2,83V/1m): 91.3 dB
Frequenzbereich -3dB: 1.8-25 kHz
Resonanzfrequenz fs: 700 Hz
Gleichstromwiderstand Re: 5,6 Ohm
Einbaumaße:
Außendurchmesser: 104 mm
Einbaudurchmesser: 79 mm
Magnetdurchmesser: 72 mm
Einbautiefe (incl. Front): ca. 40 mm
Frontplattenstärke: 4,5 mm

Scan Speak D7608/920010 (Vifa D75MX-41-08)

Stück
In den Korb
ScanSpeak
2T307668
exkl. Versand kg
75mm Mitteltonkalotte
(Baugleich mit Vifa D75MX-41-08) Gefertigt bei Scan Speak
Beschichtete Gewebemembran, rückseitig geschlossen, mit Ausgleichsöffnungen.
Ausgezeichneter Mitteltöner mit sehr gutem Wirkungsgrad und optimalem Rundstrahlverhalten. Einsatz in 3- bis 4-Wege Systemen.
Ersatz für:
Seas 76 MF (H 304) aus Onyx Boxen*, Pilot CD 500 MK3* und Pilot CD 1001*.
Vifa D75MX-30-08 bzw. D75MX-31-08 aus I.Q. 4180 AT und 5180 AT.
Vifa DMR 380 (50mm Kalotte) aus T+A 220 TMR*.
(*Nacharbeit am Gehäuse erforderlich)
Bei Verwendung als Ersatz sollten aus klanglichen Gründen immer beide Mitteltöner (Stereogleich) getauscht werden!
 Datenblatt
Vifa D75MX-41-08 / ScanSpeak D7608/920010
Technische Daten:
Belastbarkeit: 80 W-RMS / 200 W-Max*
Impedanz: 8 Ohm
Schalldruck: 92 dB
Frequenzbereich: *500-6000 Hz
Resonanzfrequenz fs: 300 Hz
Schwingspulendurchmesser: 76 mm

Einbaumaße:
Außendurchmesser: 152 mm
Einbaudurchmesser: 121 mm
Einbautiefe (incl. Frontplatte): 29,6 mm
Frontplattenstärke: 4,0 mm
Befestigungslochkreis: 134 mm
Befestigungslöcher: 4x 4,0 mm

Scan Speak 5F/8422T01 Discovery Serie

Stück
In den Korb
ScanSpeak
2T306080
exkl. Versand kg
5cm Breitbänder, 8 Ohm
Harte Papier-Membran, stabiler GFK-Korb, ventilierter Polkern, 25mm Spule auf Titan-Träger, Schaumstoff-Sicke mit geringer Dämpfung, Symetric-Drive Neodym-Magnetsystem.
Als Fullrange Treiber mit Hochpassfilter 330µF und parallel 68 Ohm/10W ideal in einer geschlossenen 0,5-0,8 L Box.
Verwendbar als exzellenter Breitbänder für F.A.S.T. Systeme oder für kleine PC Lautsprecher.

Einen passenden Bausatz finden Sie hier: http://www.troelsgravesen.dk/5F-8422T01.htm

Datenblatt
Technische Daten:
Belastbarkeit: 10 W-RMS / 20 W-Max
Impedanz: 8 Ohm
Schalldruck: 80 dB (2,83V/1m)
Frequenzbereich: 100-18.000 Hz
Resonanzfrequenz fs: 93 Hz
Mechanische Güte Qms: 5,17
Elektrische Güte Qes: 0,69
Gesamtgüte Qts: 0,61
Äquivalentvolumen Vas: 0,50 l
Gleichstromwiderstand Re: 6,0 Ohm
Spuleninduktivität Le: 0,07 mH
Schwingspulendurchmesser: 26 mm
Lineare Auslenkung Xmax: 2 mm
Einbaumaße:
Außendurchmesser: 67 mm
Einbaudurchmesser: 48 mm
Einbautiefe (incl. Korbrand): 35,8 mm
Korbrandstärke: 3 mm
Magnetdurchmesser: 48 mm
Lochkreisbefestigung: 60,5 mm
Befestigungslöcher: 4x 3,8 mm

Scan Speak 10F/8414G10 Discovery Serie

Stück
In den Korb
ScanSpeak
2T309880
exkl. Versand kg
10cm Breitbänder, 8 Ohm
Beschichtete NRSC Glasfaser-Membran, Alu-Druckgusskorb, ventilierter Polkern, Gummisicke mit geringer Dämpfung, Neodym-Magnetsystem.
Als Fullrange-Treiber für Gehäuse 3 Liter GHP mit 270µF (f3 80 Hz), 6,5 Liter BRHP Reflexkonstruktion mit 750µF (f3 46 Hz), geschlossen als höchstwertiger Mitteltöner oder als TML (f3 55 Hz) einsetzbar.

Verwendet in der PICO LINO 3 aus HH 05/2015 im TML Gehäuse mit einer Grenzfrequenz von ca. 55 Hz.

Datenblatt
Scan Speak 10F/8414G10 Discovery SerieTechnische Daten:
Belastbarkeit: 10 W-RMS / 20 W-Max
Impedanz: 8 Ohm
Schalldruck: 86 dB (2,83V/1m)
Frequenzbereich: 90-18.000 Hz
Resonanzfrequenz fs: 100 Hz
Gesamtgüte Qts: 0,51
Äquivalentvolumen Vas: 1,57 l
Gleichstromwiderstand Re: 6,3 Ohm
Spuleninduktivität Le: 0,11 mH
Schwingspulendurchmesser: 19,4 mm
Lineare Auslenkung Xmax: 2,3 mm
Scan Speak 10F/8414G10 Discovery Serie
Einbaumaße:
Außendurchmesser: 97,5 mm
Einbaudurchmesser: 78 mm
Einbautiefe (incl. Korbrand): 43,4 mm
Korbrandstärke: 3,5 mm
Magnetdurchmesser: 43 mm
Lochkreisbefestigung: 89,5 mm
Befestigungslöcher: 4x 3,8 mm

Scan Speak 10F/4424G00, Discovery Serie

Stück
In den Korb
ScanSpeak
10F4424G
exkl. Versand kg
10cm Breitbänder, 4 Ohm
Beidseitig beschichtete Glasfaser-Membran, Alu-Druckgusskorb, ventilierter Polkern, Gummisicke mit geringer Dämpfung, 58mm Neodym-Magnetsystem.

Idealer Parametersatz als Fullrange-Treiber für Reflexkonstruktionen mit 2 Liter Volumen oder als höchstwertiger Mitteltöner.

Datenblatt

Scan Speak 10WB 0824 G00Technische Daten:
Belastbarkeit: 15 W-RMS / 30 W-Max
Impedanz: 4 Ohm
Schalldruck: 89,8 dB (2,83V/1m) 86,8 dB (1W/1m)
Frequenzbereich: 90-20.000 Hz
Resonanzfrequenz fs: 90 Hz
Gesamtgüte Qts: 0,29
Äquivalentvolumen Vas: 2,0 l
Gleichstromwiderstand Re: 3,2 Ohm
Spuleninduktivität Le: 0,10 mH
Schwingspulendurchmesser: 20 mm
Lineare Auslenkung Xmax: 2,6 mm
Einbaumaße:
Außendurchmesser: 97,5 mm
Einbaudurchmesser: 78 mm
Einbautiefe (incl. Korbrand): 43,5 mm
Korbrandstärke: 3,5 mm
Magnetdurchmesser: 58 mm
Lochkreisbefestigung: 89,5 mm
Befestigungslöcher: 4x 3,8 mm

Scan Speak 10F/8424G00 (10WB/0824G00), Discovery Serie

Stück
In den Korb
ScanSpeak
10F8424G
exkl. Versand kg
10cm Breitbänder, 8 Ohm
Beidseitig beschichtete Glasfaser-Membran, Alu-Druckgusskorb, ventilierter Polkern, Gummisicke mit geringer Dämpfung, 58mm Neodym-Magnetsystem.

Idealer Parametersatz als Fullrange-Treiber für Reflexkonstruktionen mit 2 Liter Volumen oder als höchstwertiger Mitteltöner.

Datenblatt

Scan Speak 10WB 0824 G00Technische Daten:
Belastbarkeit: 15 W-RMS / 30 W-Max
Impedanz: 8 Ohm
Schalldruck: 86,6 dB (2,83V/1m)
Frequenzbereich: 90-20.000 Hz
Resonanzfrequenz fs: 90 Hz
Gesamtgüte Qts: 0,37
Äquivalentvolumen Vas: 2,1 l
Gleichstromwiderstand Re: 5,8 Ohm
Spuleninduktivität Le: 0,08 mH
Schwingspulendurchmesser: 20 mm
Lineare Auslenkung Xmax: 2,6 mm
Einbaumaße:
Außendurchmesser: 97,5 mm
Einbaudurchmesser: 78 mm
Einbautiefe (incl. Korbrand): 43,5 mm
Korbrandstärke: 3,5 mm
Magnetdurchmesser: 58 mm
Lochkreisbefestigung: 89,5 mm
Befestigungslöcher: 4x

Scan Speak 12W/4524G00, Discovery Serie

Stück
In den Korb
ScanSpeak
12W4524G
exkl. Versand kg
10cm Tiefmitteltöner, 4 Ohm
Beschichtete NRSC Glasfaser-Membran, Alu-Druckgusskorb, ventilierte Zentriermembran, Gummisicke mit geringer Dämpfung, Ferrit Magnetsystem mit Aluring. Auch als Mitteltöner in 3-Wege-Systemen einsetzbar.
Auch als Ersatz für VIFA PLW11 125/4, VIFA PL11WG-09-04 verwendbar.
Achtung: Korb des PLW11/PL11 ist 125,2mm. Eventuell Nacharbeit des Gehäuses erforderlich!

Datenblatt
Technische Daten:
Belastbarkeit: 40 W-RMS / 70 W-Max
Impedanz: 4 Ohm
Schalldruck (2,83V/1m): 88,8 dB
Frequenzbereich: 60-6000 Hz
Resonanzfrequenz fs: 50 Hz
Gesamtgüte Qts: 0,27
Äquivalentvolumen Vas: 8,2 l
Gleichstromwiderstand Re: 3,1 Ohm
Spuleninduktivität Le: 0,4 mH
Schwingspulendurchmesser: 25 mm
Lineare Auslenkung Xmax: 3,0 mm

Einbaumaße:
Außendurchmesser: 124,7 mm +/-0,3
Einbaudurchmesser: 100 mm
Einbautiefe (ohne Korbrand): 53,4 mm
Korbrandstärke: 5,0 mm
Magnetdurchmesser: 72 mm
Lochkreisbefestigung: 113,0 mm
Befestigungslöcher: 4x 5,3 mm
Gewicht: 1,0 kg

Scan Speak 12W/8524G00, Discovery Serie

Stück
In den Korb
ScanSpeak
12W8524G
exkl. Versand kg
10cm Tiefmitteltöner, 8 Ohm
Beschichtete NRSC Glasfaser-Membran, Alu-Druckgusskorb, ventilierte Zentriermembran, Gummisicke mit geringer Dämpfung, Ferrit Magnetsystem mit Aluring. Auch als Mitteltöner in 3-Wege-Systemen einsetzbar.
Auch als Ersatz für VIFA PLW11 125/8, VIFA PL11WG-09-08 verwendbar.
Achtung: Korb des PLW11/PL11 ist 125,2mm. Eventuell Nacharbeit des Gehäuses erforderlich!

Datenblatt

4/2012
"... ist perfekt in allen Belangen."  (15W/8434G00)
"Die akustischen Messergebnisse lassen den Betrachter ungläubig staunen: ... -perfekt linear, vorbildlich ausgewogen, überragend breitbandig und mit einem absolut gutmütigen Rolloff am oberen Ende des Übertragungsbereichs."
Technische Daten:
Belastbarkeit: 40 W-RMS / 70 W-Max
Impedanz: 8 Ohm
Schalldruck (2,83V/1m): 85,8 dB
Frequenzbereich: 60-6000 Hz
Resonanzfrequenz fs: 52 Hz
Gesamtgüte Qts: 0,32
Äquivalentvolumen Vas: 8,2 l
Gleichstromwiderstand Re: 5,7 Ohm
Spuleninduktivität Le: 0,6 mH
Schwingspulendurchmesser: 25 mm
Lineare Auslenkung Xmax: 3,0 mm

Einbaumaße:
Außendurchmesser: 124,7 mm +/-0,3
Einbaudurchmesser: 100 mm
Einbautiefe (ohne Korbrand): 53,4 mm
Korbrandstärke: 5,0 mm
Magnetdurchmesser: 72 mm
Lochkreisbefestigung: 113,0 mm
Befestigungslöcher: 4x 5,3 mm
Gewicht: 1,0 kg

Scan Speak 15W/8434G00, Discovery Serie

Stück
In den Korb
ScanSpeak
15W8434G00
exkl. Versand kg
13cm Tiefmitteltöner, 8 Ohm
Beschichtete NRSC Glasfaser-Membran, Alu-Druckgusskorb, ventilierte Zentriermembran, Gummisicke mit geringer Dämpfung, Ferrit Magnetsystem mit Aluring.
Auch als Ersatz für VIFA PLW14 232/8, PL14WJ-09-08,
P13WH-00-08* und P13MH-00-08* verwendbar.
*Achtung: Korb des P13 ist nur 140mm. Eventuell ist eine Nacharbeit des Gehäuses erforderlich!
Datenblatt
Verwendet im Bausatz: ScaMo15 aus HH 02/2014
4/2012   "... ist perfekt in allen Belangen."
"Die akustischen Messergebnisse lassen den Betrachter ungläubig staunen: ... -perfekt linear, vorbildlich ausgewogen, überragend breitbandig und mit einem absolut gutmütigen Rolloff am oberen Ende des Übertragungsbereichs."
Technische Daten:
Belastbarkeit: 60 W-RMS / 120 W-Max
Impedanz: 8 Ohm
Schalldruck (2,83V/1m): 86,9 dB
Frequenzbereich: 50-5000 Hz
Resonanzfrequenz fs: 45 Hz
Gesamtgüte Qts: 0,25
Äquivalentvolumen Vas: 12,8 l
Gleichstromwiderstand Re: 5,7 Ohm
Spuleninduktivität Le: 0,8 mH
Schwingspulendurchmesser: 25 mm
Lineare Auslenkung Xmax: 4,2 mm

Einbaumaße:
Außendurchmesser: 149 mm +/-0,25
Einbaudurchmesser: 115 mm
Einbautiefe (ohne Korbrand): 61,9 mm
Korbrandstärke: 4,8 mm
Magnetdurchmesser: 90 mm
Lochkreisbefestigung: 136,5 mm
Befestigungslöcher: 4x 5,3 mm
Gewicht: 1,2 kg

Scan Speak 18W/8434G00, Discovery Serie

Stück
In den Korb
ScanSpeak
18W8434G00
exkl. Versand kg
16cm Tiefmitteltöner, 8 Ohm
Beschichtete NRSC Glasfaser-Membran, Alu-Druckgusskorb, ventilierte Zentriermembran, Gummisicke mit geringer Dämpfung, Ferrit Magnetsystem mit Aluring.
Auch als Ersatz für VIFA PLW18 340/8, PL18W0-09-08 und M18WO-09-08 verwendbar.

Datenblatt
Technische Daten:
Belastbarkeit: 85 W-RMS / 170 W-Max
Impedanz: 8 Ohm
Schalldruck (2,83V/1m): 88,7 dB
Frequenzbereich: 40-5000 Hz
Resonanzfrequenz fs: 50 Hz
Gesamtgüte Qts: 0,43
Äquivalentvolumen Vas: 19,5 l
Gleichstromwiderstand Re: 5,6 Ohm
Spuleninduktivität Le: 0,55 mH
Schwingspulendurchmesser: 32 mm
Lineare Auslenkung Xmax: 4,2 mm

Einbaumaße:
Außendurchmesser: 179,6 mm +0,36/-0,70
Einbaudurchmesser: 144,3 mm
Einbautiefe (ohne Korbrand): 73,2 mm
Korbrandstärke: 5,2 mm
Magnetdurchmesser: 90 mm
Lochkreisbefestigung: 167 mm
Befestigungslöcher: 6x 5,3 mm
Gewicht: 1,3 kg

Scan Speak/ASE 18W/8522-A01

Stück
In den Korb
ScanSpeak
18W8522-A01
exkl. Versand kg
16cm Tiefmitteltöner, 8 Ohm
Hochwertiger 18 cm Tief-Mitteltontreiber, Made in Dänemark.
Resonanzarmer, belüfteter Aluminium-Druckgusskorb. Leichte, beidseitig beschichtete Papiermembran, Gummisicke, 2-lagige 25 mm Schwingspule auf Aluträger, linearer Frequenzgang bis über 5 Khz mit geringsten Verzerrungen auch bei großen Auslenkungen. Einsatz bis max. 3,5 kHz mit hochwertigen 19 mm oder 25 mm Hochtonsystemen z.B. XT 19 oder XT 25 Ringstrahler. Idealer Parametersatz für Reflexkonstruktionen bei Volumina von 16 - 20 Liter.

Auch als Ersatz für VIFA PLW18 225/8 verwendbar.

 Datenblatt


Scan Speak/ASE 18W/8522-A01Technische Daten:
Belastbarkeit: 60 W-RMS / 90 W-Max
Impedanz: 8 Ohm
Schalldruck (2,83V/1m): 90 dB
Frequenzbereich: 50-5000 Hz
Resonanzfrequenz fs: 47 Hz
Mechanische Güte Qms: 2,80
Elektrische Güte Qes: 0,42
Gesamtgüte Qts: 0,36
Scan Speak/ASE 18W/8522-A01Äquivalentvolumen Vas: 25 l
Eff. Membranfläche Sd: 143 cm²
Bewegte Masse Mms: 11,0 g
Mechanischer Widerstand Rms: 1,16 Kg/s
Gleichstromwiderstand Re: 5,7 Ohm
Spuleninduktivität Le: 0,60 mH
Schwingspulendurchmesser: 25 mm
Lineare Auslenkung Xmax: +/- 3,0 mm

Einbaumaße:
Außendurchmesser: 180,5 mm
Einbaudurchmesser: 145 mm
Einbautiefe (ohne Korbrand): 73 mm
Korbrandstärke: 5,5 mm
Magnetdurchmesser: 91,8 mm
Lochkreisbefestigung: 167 mm
Befestigungslöcher: 6x 5,2 / 9,0 mm
Gewicht: 1,3 kg

Scan Speak/ASE 18W/8522-G01

Stück
In den Korb
ScanSpeak
18W8522-G01
exkl. Versand kg
16cm Tiefmitteltöner, 8 Ohm
Hochwertiger 18 cm Tief-Mitteltontreiber, in Dänemark entwickelt und hergestellt. Resonanzarmer, belüfteter Aluminium-Druckgusskorb. Dämpfend beschichtete, dunkelrote Papier-Holzfasermembran, Low-Resonant Multiroll Sicke, 2-lagige 25 mm Schwingspule auf Glasfaserträger, linearer Frequenzgang bis über 4 Khz mit geringsten Verzerrungen auch bei großen Auslenkungen. Einsatz bis max. 3 Khz in Kombination mit höchstwertigen 19 mm oder 25 mm Hochtonsystemen z.B. XT 19 oder XT 25 Ringstrahler. Idealer Parametersatz für Reflexkonstruktionen bei Volumina von 16 - 25 Liter.
Auch verwendet im ASE Lautsprecher MPR 2 HXT
 Datenblatt

Scan Speak/ASE 18W/8522-G01Technische Daten:
Belastbarkeit: 60 W-RMS / 90 W-Max
Impedanz: 8 Ohm
Schalldruck (2,83V/1m): 88 dB
Frequenzbereich: 40-5000 Hz
Resonanzfrequenz fs: 40 Hz
Mechanische Güte Qms: 5,87
Elektrische Güte Qes: 0,39
Gesamtgüte Qts: 0,37
Scan Speak/ASE 18W/8522-G01Äquivalentvolumen Vas: 35 l
Eff. Membranfläche Sd: 129 cm²
Bewegte Masse Mms: 11,1 g
Mechanischer Widerstand Rms: 0,47 Kg/s
Gleichstromwiderstand Re: 5,8 Ohm
Spuleninduktivität Le: 0,54 mH
Schwingspulendurchmesser: 25 mm
Lineare Auslenkung Xmax: +/- 4,5 mm

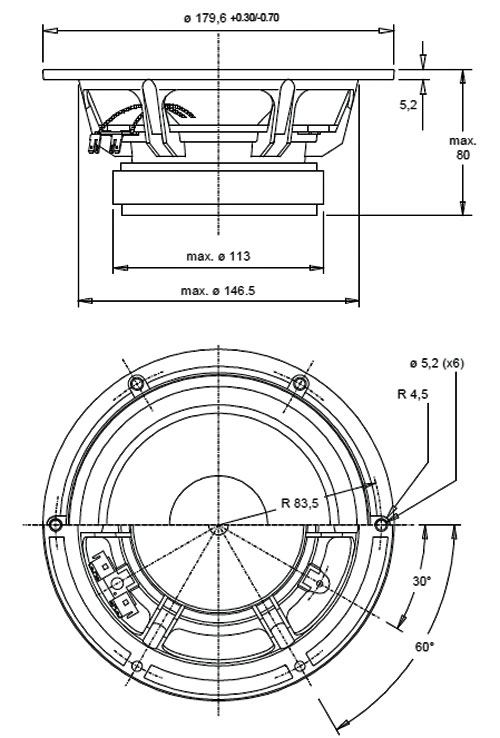

Einbaumaße:
Außendurchmesser: 179,6 mm
Einbaudurchmesser: 146,5 mm
Einbautiefe (ohne Korbrand): 74,8 mm
Korbrandstärke: 5,2 mm
Magnetdurchmesser: 113 mm
Lochkreisbefestigung: 167 mm
Befestigungslöcher: 6x 5,2 / 9,0 mm
Gewicht: 1,5 kg

ScanSpeak (VIFA) P17WJ-00-08

Stück
In den Korb
ScanSpeak
25517033
exkl. Versand kg
17cm Tiefmitteltöner
Gefertigt bei Scan Speak in Dänemark
Polypropylenmembran, Gummisicke, Alu/Magnesium-Gusskorb.
Auch als Ersatz für:
Vifa 17WP150 (8 Ohm)
Vifa 17WP200 (8 Ohm)
Vifa M17WG-09-08

Vifa M17WG-05 8 Ohm
Vifa M17WH-09-08
Vifa P17WJ-05 8 Ohm aus Dali 310
Vifa P17WJ-13 8 Ohm aus A.R.E.S. Column
Vifa P17WJ-00-06 aus I.Q. 2140 AT
Vifa P17WH-04-08 aus I.Q. 3140 AT
Vifa P17WH-03 08 aus T&A Criterion TMR 160
Vifa P17WH-03 08 aus T&A T160 (beide innerhalb der TML)
Vifa P17WH-26 6 Ohm (Doppelspule) aus Piega LDR 2.0* und LDR 6*
*
Die Kabel der passiven Kopplung zur Bassanpassung entfallen!
Passend für fast alle Vifa P17Wx Typen mit 8 Ohm.
Seas P17RCY (H352)
Seas P17RC (H353)
Nokia LPT 172/25/100 FS (Durchmesser 170mm) aus I.Q. TED 3.
 Datenblatt: P17WJ-00-08
Technische Daten:
Belastbarkeit: 70 W-RMS / 150 W-Max
Impedanz: 8 Ohm
Schalldruck: 88 dB (1W/1m)
Frequenzbereich: 50-3000 Hz
Resonanzfrequenz fs: 37 Hz
Gesamtgüte Qts: 0,35
Äquivalentvolumen Vas: 34,7 l
Einbaumaße:
Außendurchmesser: 169 mm
Einbaudurchmesser: 147 mm
Magnetdurchmesser: 90 mm
Einbautiefe (incl. Korb): 75,1 mm
Korbrandstärke: 4,7 mm

ScanSpeak (VIFA) M21WO-39-08**

Stück
ScanSpeak
25521515
exkl. Versand kg
** Nicht mehr lieferbar. Ein Ersatz ist zur Zeit in Planung!
21cm Tieftöner/Tiefmitteltöner
Gefertigt bei Scan Speak in Dänemark
Beschichtete leichte Papiermembran, Gummisicke, Alu-Magnesium-Gusskorb, Polkernbohrung, hoch belastbare 40mm Langhub-Schwingspule. Aufgrund des weitreichenden Frequenzganges auch für 2-Weg-Kombinationen mit tief angekoppeltem Hochtöner einsetzbar. (Wie z.B. bei Heybrook HB1).
Datenblatt M21WO-39-08

Ersatzchassis für:

Vifa M21WO-07 08 aus I.Q. 4180 AT (oben und unten) und I.Q. 5180 AT (oben)
Vifa M21WN-16 8 Ohm aus Translator Impact 30
Vifa M21WN-17 8 Ohm aus T+A SK 80
Vifa M21WO-18 08 aus T+A Spectrum ADL PII
Vifa M21WO-56-08 aus T+A Criterion T160E
Vifa M21WJ-09-08
VIfa M21WJ-49-08 aus I.Q. 4180 AT (oben und unten) und I.Q. 5180 AT (oben)
Vifa M21WG-09 08 aus I.Q. TED 4 und
Heybrook HB.8 und HB1
Vifa P21WO-39-08 aus ARCUS AS 95
Vifa 21WP250 aus Vifa Bausatz "Filigran"
Vifa 21WN 340/8
Alle weiteren Vifa M21 Wx Typen mit 8 Ohm, sowie und alle 21WN mit 8 Ohm.
SEAS CA21REX (H0333), CA21RE (H0397), P21REX (282)
SEAS 21 F-WBX (H183), 21 F-WBX/DD (H182)
M21WO-39-08Technische Daten:
Belastbarkeit: 80 W-RMS / 120 W-Max
Impedanz: 8 Ohm
Schalldruck: 90 dB
Frequenzbereich: 25-3000 Hz
Resonanzfrequenz fs: 28 Hz
Gesamtgüte Qts: 0,30
Äquivalentvolumen Vas: 105 l
Schwingspulendurchmesser: 40 mm
Lineare Auslenkung Xmax: 6 mm
Einbaumaße:
Außendurchmesser: 215,4 mm
Einbaudurchmesser: 186,5 mm
Einbautiefe (incl. Korb): 86,6 mm
Korbrandstärke: 4,5 mm
Magnetdurchmesser: 113 mm
Befestigungslöcher: 4x 5,2 mm

Scan Speak 22W/4534G00, Discovery Serie

Stück
In den Korb
ScanSpeak
22W4534G00
exkl. Versand kg
20cm Tiefmitteltöner, 4 Ohm
Beschichtete NRSC Fiberglasmembran, Alu-Gusskorb, hinterlüftete Zentrierspinne.
Auch als Ersatz für Vifa M21WO-xx-04* (4 Ohm) verwendbar. Auch als Ersatz für M21WN-08 4 Ohm aus ARCUS TS Boxen verwendbar.
*Achtung: Der Korb ist 1cm größer. Bitte prüfen Sie vorher, ob dieser in Ihre Box hineinpasst.
Datenblatt
Technische Daten:
Belastbarkeit: 70 W-RMS / 120 W-Max
Impedanz: 4 Ohm
Schalldruck: 92,4 dB (2,83V/1m) / 89,4 (1W/1m)
Frequenzbereich: 30-1000 Hz
Resonanzfrequenz fs: 30 Hz
Gesamtgüte Qts: 0,34
Äquivalentvolumen Vas: 95 l
Gleichstromwiderstand Re: 3,0 Ohm
Spuleninduktivität Le: 0,33 mH
Schwingspulendurchmesser: 38 mm
Lineare Auslenkung Xmax: 5,8 mm

Einbaumaße:
Außendurchmesser: 225 mm +0,5/-0,3
Einbaudurchmesser: 185 mm +2
Einbautiefe (incl. Korbrand): 89,7 mm
Korbrandstärke: 5,2 mm
Magnetdurchmesser: 110 mm
Lochkreisbefestigung: 212 mm
Befestigungslöcher: 6x 5,5 mm

Scan Speak 22W/8534G00, Discovery Serie

Stück
In den Korb
ScanSpeak
22W8534G00
exkl. Versand kg
20cm Tiefmitteltöner, 8 Ohm
Beschichtete NRSC Fiberglasmembran, Alu-Gusskorb, hinterlüftete Zentrierspinne.
Auch als Ersatz für VIFA PLW22 450/8 und VIFA PL22WR-09-08 verwendbar.
 Datenblatt
Technische Daten:
Belastbarkeit: 70 W-RMS / 120 W-Max
Impedanz: 8 Ohm
Schalldruck: 88,8 dB (2,83V/1m) / 88,8 (1W/1m)
Frequenzbereich: 30-1000 Hz
Resonanzfrequenz fs: 30 Hz
Gesamtgüte Qts: 0,39
Äquivalentvolumen Vas: 94.2 l
Gleichstromwiderstand Re: 5.9 Ohm
Spuleninduktivität Le: 0,56 mH
Schwingspulendurchmesser: 38 mm
Lineare Auslenkung Xmax: 5,8 mm

Einbaumaße:
Außendurchmesser: 225 mm +0,5/-0,3
Einbaudurchmesser: 185 mm +2
Einbautiefe (incl. Korbrand): 89,7 mm
Korbrandstärke: 5,2 mm
Magnetdurchmesser: 110 mm
Lochkreisbefestigung: 212 mm
Befestigungslöcher: 6x 5,5 mm

Scan Speak 26W/4534G00, Discovery Serie

Stück
In den Korb
ScanSpeak
26W4534G00
exkl. Versand kg
25cm Tiefmitteltöner, 4 Ohm
Schwarz anodisierte Alumembran, beschichtete Fiberglas-Kalotte, Alu-Gusskorb, hinterlüftete Zentrierspinne.
Ersatz für Vifa M25WO-xx-04 und Vifa P25WO-xx-04.
Achtung: Außendurchmesser des Scan Speak 26W ist 11mm größer! Eventuell Nacharbeit des Gehäuses erforderlich!

 Datenblatt

Technische Daten:
Belastbarkeit: 90 W-RMS / 175 W-Max
Impedanz: 4 Ohm
Schalldruck: 90,5 dB (2,83V/1m)
Frequenzbereich: 20-1000 Hz
Resonanzfrequenz fs: 23 Hz
Gesamtgüte Qts: 0,36
Äquivalentvolumen Vas: 156 l
Gleichstromwiderstand Re: 3.8 Ohm
Spuleninduktivität Le: 0,70 mH
Schwingspulendurchmesser: 38 mm
Lineare Auslenkung Xmax: 6 mm

Einbaumaße:
Außendurchmesser: 272 mm
Einbaudurchmesser: 231 mm
Einbautiefe (incl. Korbrand): 106 mm
Korbrandstärke: 5,6 mm
Magnetdurchmesser: 121 mm
Lochkreisbefestigung: 258 mm
Befestigungslöcher: 6x 5,3 mm

Scan Speak 26W/8534G00, Discovery Serie

Stück
In den Korb
ScanSpeak
26W8534G00
exkl. Versand kg
25cm Tiefmitteltöner, 8 Ohm
Schwarz anodisierte Alumembran, beschichtete Fiberglas-Kalotte, Alu-Gusskorb, hinterlüftete Zentrierspinne.
Ersatz für Vifa M25WO-39-08 aus I.Q. 5180 AT.
Auch Ersatz für Vifa P25WO-00-08,
Vifa M25WO-49-08, M25WO-39-08, M25WO-46-08, M25WO-09-08 und M25WO-05 aus T&A Criterion TMR 160 und TMR 120 und 5180 AT.
Achtung: Außendurchmesser des Scan Speak 26W ist 11mm größer! Eventuell Nacharbeit des Gehäuses erforderlich!

 Datenblatt
Technische Daten:
Belastbarkeit: 80 W-RMS / 150 W-Max
Impedanz: 8 Ohm
Schalldruck: 89 dB (2,83V/1m)
Frequenzbereich: 20-1000 Hz
Resonanzfrequenz fs: 23 Hz
Gesamtgüte Qts: 0,40
Äquivalentvolumen Vas: 150 l
Gleichstromwiderstand Re: 5.7 Ohm
Spuleninduktivität Le: 0,96 mH
Schwingspulendurchmesser: 38 mm
Lineare Auslenkung Xmax: 6 mm

Einbaumaße:
Außendurchmesser: 272 mm
Einbaudurchmesser: 231 mm
Einbautiefe (incl. Korbrand): 106 mm
Korbrandstärke: 5,6 mm
Magnetdurchmesser: 121 mm
Lochkreisbefestigung: 258 mm
Befestigungslöcher: 6x 5,3 mm

Scan Speak 26W/4558T00, Discovery Serie

Stück
In den Korb
ScanSpeak
26W4558T00
exkl. Versand kg
Mengenrabatt ab 2 Stk. 5%, ab 4 Stk. 10%
25cm Subwoofer, 4 Ohm
Schwarz anodisierte Alumembran, Glasfaser-Staubschutzkalotte, Alu-Gusskorb, hinterlüftete Zentrierspinne, 25mm Linearer Hub, großes Magnetsystem mit Alu-Kurzschlussring, sehr niedrige Resonanzfrequenz.
Optimal für Bassreflex oder geschlossen mit Passivmembran einsetzbar.
Gehäuseempfehlung: Bassreflexbox oder geschlossen mit Passivmembran ca. 60-80 l (Aktivweiche mit Submodul)
Passende Passivmembran: Scan Speak 26W/0-00-00
Passender Aktivverstärker: Monacor SAM-2
Datenblatt
Technische Daten:
Belastbarkeit: 150 W-RMS / 350 W-Max
Impedanz: 4 Ohm
Schalldruck (2,83V/1m): 88 dB
Frequenzbereich: 20-700 Hz
Resonanzfrequenz fs: 21 Hz
Gesamtgüte Qts: 0,31
Äquivalentvolumen Vas: 94,9 l
Gleichstromwiderstand Re: 2,6 Ohm
Spuleninduktivität Le: 0,83 mH
Schwingspulendurchmesser: 51 mm
Lineare Auslenkung Xmax: 12,5 mm

Einbaumaße:
Außendurchmesser: 270 mm +/-0,3
Einbaudurchmesser: 240 mm
Einbautiefe (incl. Korbrand): 141,65 mm
Korbrandstärke: 5,0/6,5 mm
Magnetdurchmesser: 147 mm
Lochkreisbefestigung: 256,7 mm
Befestigungslöcher: 8x 5 mm

Scan Speak 26W/0-00-00, Discovery Serie

Stück
In den Korb
ScanSpeak
26W0-00-00
exkl. Versand kg
Rabatt ab 2 Stk. 5%, 4 Stk. 10%

25cm Passivmembran
Schwarz anodisierte Alumembran, Glasfaser-Staubschutzkalotte, Alu-Gusskorb, sehr niedrige Resonanzfrequenz. Bewegte Masse 400g. Resonanzfrequenz kann mit zusätzlichem Gewicht verändert werden.

Passend zu Subwoofer: Scan Speak 26W/4558T00 oder Peerless XXLS AL 10/04.


Datenblatt
Technische Daten:
Resonanzfrequenz fs: 11 Hz
Bewegte Masse: 400 g
Äquivalentvolumen Vas: 95 l
Maximale mech. Auslenkung: +/-28 mm

Einbaumaße:
Außendurchmesser: 270 mm +/-0,3
Einbaudurchmesser: 240 mm
Einbautiefe (incl. Korbrand): 77,35 mm
Korbrandstärke: 5,0/6,5 mm
Lochkreisbefestigung: 256,7 mm
Befestigungslöcher: 8x 5 mm

Scan Speak 30W/4558T00, Discovery Serie

Stück
In den Korb
ScanSpeak
30W4558T00
exkl. Versand kg
Mengenrabatt ab 2 Stk. 5%, ab 4 Stk. 10%

30cm Subwoofer, 4 Ohm
Schwarz anodisierte Alumembran, Glasfaser-Staubschutzkalotte, Alu-Gusskorb, hinterlüftete Zentrierspinne, 25mm Linearer Hub, großes Magnetsystem mit Alu-Kurzschlussring, sehr niedrige Resonanzfrequenz.
Optimal für Bassreflex oder geschlossen mit Passivmembran einsetzbar.
Gehäuseempfehlung: Bassreflexbox oder geschlossen mit Passivmembran ca. 90-110l (Aktivweiche mit Submodul)
Passende Passivmembran: Scan Speak 30W/0-00-00
Passender Aktivverstärker: Monacor SAM-2
Datenblatt
Technische Daten:
Belastbarkeit: 150 W-RMS / 350 W-Max
Impedanz: 4 Ohm
Schalldruck (2,83V/1m): 89 dB
Frequenzbereich: 16-700 Hz
Resonanzfrequenz fs: 17 Hz
Gesamtgüte Qts: 0,32
Äquivalentvolumen Vas: 197 l
Gleichstromwiderstand Re: 2,6 Ohm
Spuleninduktivität Le: 0,83 mH
Schwingspulendurchmesser: 51 mm
Lineare Auslenkung Xmax: 12,5 mm

Einbaumaße:
Außendurchmesser: 308 mm +/-0,4
Einbaudurchmesser: 280 mm
Einbautiefe (incl. Korbrand): 150,8 mm
Korbrandstärke: 5,0/6,5 mm
Magnetdurchmesser: 147 mm
Lochkreisbefestigung: 295,5 mm
Befestigungslöcher: 8x 5 mm

Scan Speak 30W/0-00-00, Discovery Serie

Stück
In den Korb
ScanSpeak
30W0-00-00
exkl. Versand kg
Rabatt ab 2 Stk. 5%, ab 4 Stk. 10%
30cm Passivmembran
Schwarz anodisierte Alumembran, Glasfaser-Staubschutzkalotte, Alu-Gusskorb, sehr niedrige Resonanzfrequenz. Bewegte Masse 435g. Resonanzfrequenz kann mit zusätzlichem Gewicht verändert werden.

Passend zu Subwoofer: Scan Speak 30W/4558T00 oder Peerless XXLS AL 12/04.


Datenblatt
Technische Daten:
Resonanzfrequenz fs: 9,5 Hz
Bewegte Masse: 435 g
Äquivalentvolumen Vas: 200 l
Maximale mech. Auslenkung: +/-28 mm

Einbaumaße:
Außendurchmesser: 308 mm +/-0,4
Einbaudurchmesser: 280 mm
Einbautiefe (incl. Korbrand): 86,5 mm
Korbrandstärke: 5,0/6,5 mm
Lochkreisbefestigung: 295,5 mm
Befestigungslöcher: 8x 5 mm

Weitere Modelle auf Anfrage

Alle hier nicht aufgeführten aktuellen Scan Speak Modelle sind auf Anfrage lieferbar.
