Breitbandlautsprecher für Standard bis High-End Anwendungen. Vom kleinen für Line-Arrays bis zum großen High-End.

Visaton B 80

Stück
In den Korb
Visaton
1261
exkl. Versand kg

8cm High-End Breitbänder
Leichte beschichtete Papiermembran, Gummisicke, Alu-Gusskorb, hinterlüftete Zentriermembran, Phaseplug, NEODYM-Antrieb, sehr ausgeglichener Frequenzgang, äußerst niedrige Verzerrungen über den gesamten Frequenzbereich.
Ideal einsetzbar für kleine High-End Regalboxen oder als Mitteltöner in hochwertigen Mehrwegkonstruktionen.

 Datenblatt Visaton B80

Verwendet im Bausatz "Björn" aus Klang+Ton 1/2012
Technische Daten:
Belastbarkeit: 30 W-RMS / 50 W-Max
Impedanz: 8 Ohm
Schalldruck: 85 dB
Frequenzbereich: 80-20000 Hz
Resonanzfrequenz: 110 Hz
Gesamtgüte Qts: 0,63
Äquivalentvolumen Vas: 1,8 l
Gleichstromwiderstand Re: 6,6 Ohm
Spuleninduktivität Le: - mH
Lineare Auslenkung Xmax: 2,2 mm
Bewegte Masse MMS: 2,8 g
Einbaumaße:
Außendurchmesser: 104,4 mm
Einbaudurchmesser: 87,0 mm
Einbautiefe (incl. Korbrand): 49,3 mm
Korbrandhöhe: 3 mm
Magnetdurchmesser: 41 mm
Spulendurchmesser: 25 mm
Lochkreisdurchmesser: 95 mm
Befestigungslöcher: 4x 3,9/7,2 mm
Gewicht: 0,32 kg

Visaton FRS 8 M

Stück
In den Korb
Visaton
2001
exkl. Versand kg
Zusätzlich 10% Rabatt ab 50 Stück z.B. für "Twentyfive" Projekt.
8cm Breitbänder
Papiermembran, Gummisicke, Mylar-Dustcap, großes Magnetsystem, hoher Wirkungsggrad, ausgeglichener Frequenzgang.
Besonders geeignet für Schallzeilen und kleine Bassreflex-Lautsprecher, z.B. in Mini-Sub/ Sat-Systemen.

Verwendet im K+T-Projekt "Twentyfive" Breitband-Line Array aus K+T 2/2007.
Technische Daten:
Belastbarkeit: 30 W-RMS / 50 W-Max
Impedanz: 8 Ohm
Schalldruck: 88 dB
Frequenzbereich: 140-20.000 Hz
Resonanzfrequenz: 125 Hz
Gesamtgüte Qts: 0,49
Äquivalentvolumen Vas: 1,1 l
Gleichstromwiderstand Re: 7,2 Ohm
Spuleninduktivität Le: 0,3 mH
Einbaumaße:
Außendurchmesser: 78x78 mm
Einbaudurchmesser: 77 mm
Einbautiefe (incl. Korbrand): 44 mm
Korbrandhöhe (ohne Auflage): 0,5 mm
Magnetdurchmesser: 72 mm
Spulendurchmesser: 25 mm
Lochkreisdurchmesser: 84 mm
Befestigungslöcher: 4x 4 mm
Gewicht: 0,5 kg

Visaton FR 10, 4 Ohm

Stück
In den Korb
Visaton
2020
exkl. Versand kg
10cm Breitbänder
Papiermembran, Schaumstoffsicke, Papier-Hochtonkonus, großes Magnetsystem, ausgeglichener Frequenzgang.
Besonders geeignet für ELA-Schallzeilen und allgemeine Beschallung.
Technische Daten:
Belastbarkeit: 30 W-RMS / 50 W-Max
Impedanz: 8 Ohm
Schalldruck: 86 dB
Frequenzbereich: 80-20.000 Hz
Resonanzfrequenz: 92 Hz
Gesamtgüte Qts: 0,54
Äquivalentvolumen Vas: 2,3 l
Gleichstromwiderstand Re: 3,2 Ohm
Spuleninduktivität Le: 0,2 mH
Einbaumaße:
Außendurchmesser: 105x105 mm
Einbaudurchmesser: 100 mm
Einbautiefe (incl. Korbrand): 47 mm
Korbrandhöhe (Auflage): 0,5 (2,5) mm
Magnetdurchmesser: 70 mm
Spulendurchmesser: 20 mm
Lochkreisdurchmesser: 115 mm
Befestigungslöcher: 4x 5x7 mm
Gewicht: 0,38 kg

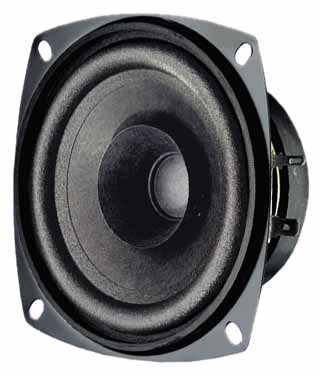

Visaton FR 10, 8 Ohm

Stück
In den Korb
Visaton
2021
exkl. Versand kg
10cm Breitbänder
Papiermembran, Schaumstoffsicke, Papier-Hochtonkonus, großes Magnetsystem, ausgeglichener Frequenzgang.
Besonders geeignet für ELA-Schallzeilen und allgemeine Beschallung.
Technische Daten:
Belastbarkeit: 30 W-RMS / 50 W-Max
Impedanz: 8 Ohm
Schalldruck: 86 dB
Frequenzbereich: 80-20.000 Hz
Resonanzfrequenz: 88 Hz
Gesamtgüte Qts: 0,67
Äquivalentvolumen Vas: 2,3 l
Gleichstromwiderstand Re: 7,2 Ohm
Spuleninduktivität Le: 0,2 mH
Einbaumaße:
Außendurchmesser: 105x105 mm
Einbaudurchmesser: 100 mm
Einbautiefe (incl. Korbrand): 47 mm
Korbrandhöhe (Auflage): 0,5 (2,5) mm
Magnetdurchmesser: 70 mm
Spulendurchmesser: 20 mm
Lochkreisdurchmesser: 115 mm
Befestigungslöcher: 4x 5x7 mm
Gewicht: 0,38 kg

Visaton BG17

Stück
In den Korb
Visaton
3017
exkl. Versand kg
16cm Breitbänder
Breitbandlautsprecher mit Hochtonkegel. Hoher Wirkungsgrad. Bohrungen am Magnet und am Korb zur Befestigung eines Übertragers für den Einsatz in 100-V-Anlagen. Geeignet als Breitbänder für kleine Gesangs- und Gitarrenmonitore oder als Mitteltöner für PA-Anlagen und Musikerboxen.
Technische Daten:
Belastbarkeit: 40 W-RMS / 60 W-Max
Impedanz: 8 Ohm
Schalldruck: 93 dB
Frequenzbereich: 80-20000 Hz
Resonanzfrequenz: 120 Hz
Gesamtgüte Qts: 0,74
Äquivalentvolumen Vas: 8,2 l
Gleichstromwiderstand Re: 6,3 Ohm
Spuleninduktivität Le: 0,7 mH

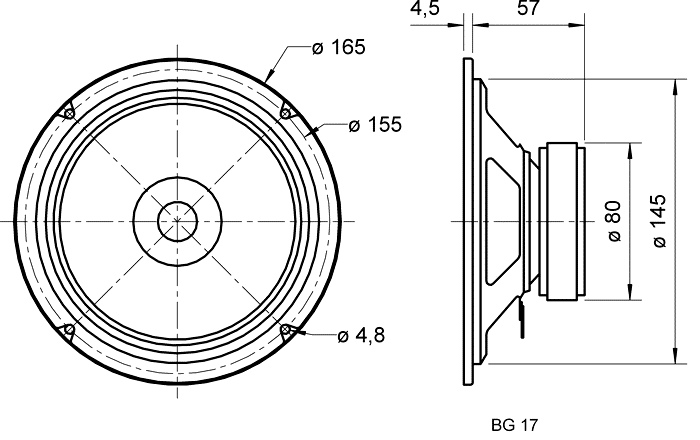

Einbaumaße:
Außendurchmesser: 165 mm
Einbaudurchmesser: 145 mm
Einbautiefe (incl. Korbrand): 61,5 mm
Korbrandhöhe: 4,5 mm
Magnetdurchmesser: 80 mm
Spulendurchmesser: 25 mm
Lochkreisdurchmesser: 155 mm
Befestigungslöcher: 4x 4,8 mm
Gewicht: 0,72 kg

Visaton BG20

Stück
In den Korb
Visaton
3020
exkl. Versand kg

20cm Breitbänder
Breitbandlautsprecher mit Hochtonkegel. Hoher Wirkungsgrad. Geeignet als Breitbänder für kleine Gesangs- und Gitarrenmonitore oder als Mitteltöner für PA-Anlagen und Musikerboxen.
Verwendet im Bausatz "CT 250"  aus Klang+Ton 5/2010 kombiniert mit dem Horntreiber Monacor MRD-44PA mit Horn Dayton H12RW12.

Technische Daten:
Belastbarkeit: 40 W-RMS / 70 W-Max
Impedanz: 8 Ohm
Schalldruck: 92 dB
Frequenzbereich: 35-18000 Hz
Resonanzfrequenz: 38 Hz
Gesamtgüte Qts: 0,44
Äquivalentvolumen Vas: 110 l
Gleichstromwiderstand Re: 6,2 Ohm
Spuleninduktivität Le: 0,8 mH

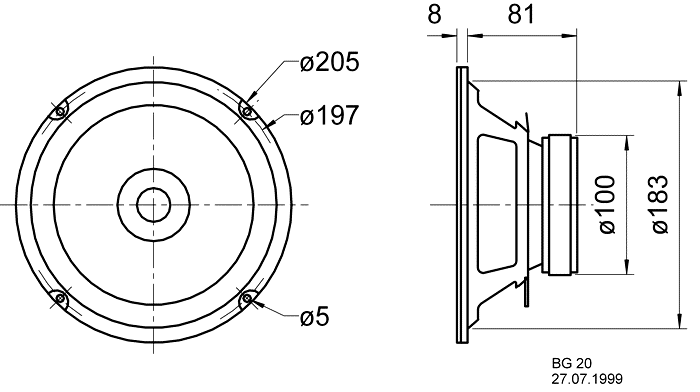

Einbaumaße:
Außendurchmesser: 205 mm
Einbaudurchmesser: 183 mm
Einbautiefe (incl. Korbrand): 89 mm
Korbrandhöhe: 8 mm
Magnetdurchmesser: 100 mm
Spulendurchmesser: 25 mm
Lochkreisdurchmesser: 197 mm
Befestigungslöcher: 4x 5 mm
Gewicht: 1,3 kg

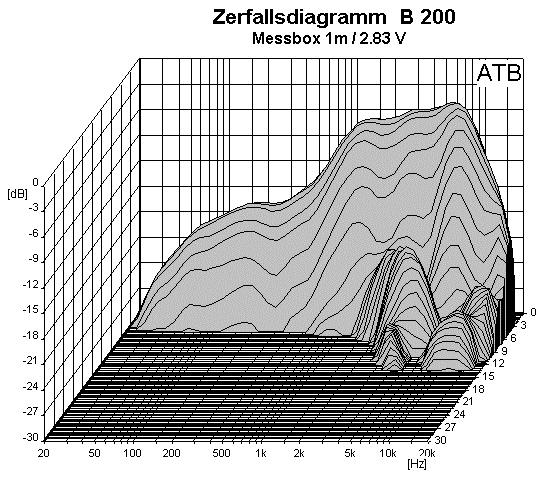

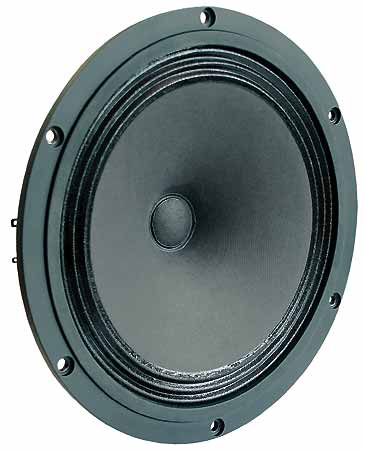

Visaton B 200

Stück
In den Korb
Visaton
1350
exkl. Versand kg
20cm High-End Breitbänder
Leichte Papiermembran, beschichtete Gewebesicke, Alu-Gusskorb, hinterlüftete Zentriermembran, belüfteter Kapton-Spulenträger, hoher Wirkungsgrad, ausgeglichener Frequenzgang, äußerst niedrige Verzerrungen über den gesamten Frequenzbereich.
Gehäuseempfehlung: geschlossen 70 - 100 l. Auch für Hornkonstruktionen oder offene Schallwände geeignet.
Der B 200 ist hervorragend geeignet für den Einsatz in hochwertigen und leistungsstarken 1-Wege-Boxen, wobei neben klassischen geschlossenen oder ventilierten Gehäusen auch mit exotischeren Konzepten wie Hörnern oder offenen Schallwänden verblüffende Ergebnisse erzielt werden können.
Technische Daten:
Belastbarkeit: 40 W-RMS / 70 W-Max
Impedanz: 6 Ohm
Schalldruck: 96 dB
Frequenzbereich: 50-18000 Hz
Resonanzfrequenz: 40 Hz
Gesamtgüte Qts: 0,75
Äquivalentvolumen Vas: 102 l
Gleichstromwiderstand Re: 5,0 Ohm
Spuleninduktivität Le: 0,5 mH
Einbaumaße:
Außendurchmesser: 222 mm
Einbaudurchmesser: 189 mm
Einbautiefe (incl. Korbrand): 92 mm
Korbrandhöhe: 6 mm
Magnetdurchmesser: 110 mm
Spulendurchmesser: 25 mm
Lochkreisdurchmesser: 210 mm
Befestigungslöcher: 6x 5/9 mm
Gewicht: 2,16 kg
