Car-HiFi Sicherungshalter, Verteiler und Sicherungen
Sicherungshalter, Sicherungen und Verteiler für Car-HiFi-Anlagen.



Audio System Z-BT1, PLUS Batterieverteilerblock+ANL

Stück
Z-BT1
:   kg
!
Audio System Z-BT1, PLUS Batterieverteilerblock
Batterieverteilerblock mit Sicherungshalter für Mini-ANL Sicherung
Batterieanschluss: Ringöse 8mm
Ausgang: 2x 20mm² bis 35mm²
Ausgang nach Mini ANL: 1x 35mm² bis 70mm²
Passende Sicherungen: Mini-ANL 20A bis 200A
Sehr edles Design mit Blisterverpackung
(Lieferung ohne Mini-ANL Sicherung)

Audio System Z-BT2, MINUS Batterieverteilerblock

Stück
Z-BT2
:   kg
!
Audio System Z-BT2, MINUS Batterieverteilerblock
Batterieverteilerblock
Batterieanschluss: Ringöse 8mm
Ausgang: 2x 20mm² bis 35mm² und 1x 35mm² bis 70mm²
Sehr edles Design mit Blisterverpackung

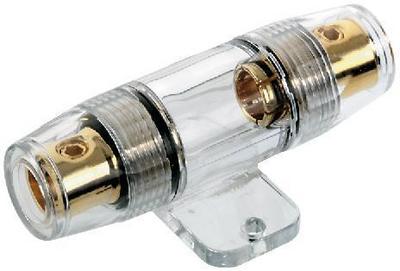

Carpower CPF-1G

Stück
14.2160
:   kg
!
Carpower CPF-1G
Kabel-Sicherungshalter für AGL/AGU Glassicherung.
Kabelsicherungshalter mit vergoldeten Anschlusskappen, mit Knickschutz.
Wasserdichtes Acrylgehäuse mit Montagefuß.
Kabeleinlass je ø 8 mm (25mm²)
Abmessungen: ø 26 mm x 85 mm
Für Glassicherungen AGL ø10,3 x 38 mm bis 60 A
(Sicherungen nicht im Lieferumfang)

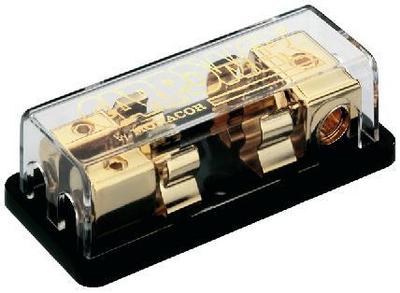

Carpower CPD-2GF

Stück
14.0640
:   kg
!
Carpower CPD-2GF
2-fach Sicherungshalter/Verteiler für AGL/AGU Glassicherung.
2-fach Sicherungshalter/Verteiler.
Kabeleinlass: 1 x ø 8mm, 2 x ø 5mm, vollisoliert, vergoldet.
Für Glassicherungen AGL ø10,3 x 38 mm, bis 60 A
Abmessungen (BxHxT): 52x33x101mm.
(Sicherungen nicht im Lieferumfang)

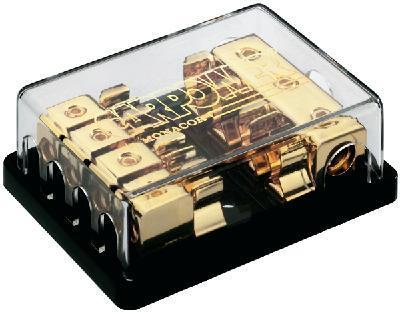

Carpower CPD-4GF

Stück
14.0660
:   kg
!
Carpower CPD-4GF
4-fach Sicherungshalter/Verteiler für AGL/AGU Glassicherungen.
Kabeleinlass: 1 x ø 8mm, 4 x ø 5mm, vollisoliert, vergoldet.
Für Glassicherungen AGL ø10,3 x 38 mm, bis 60 A
Abmessungen (BxHxT): 77x31x102mm.
(Sicherungen nicht im Lieferumfang)

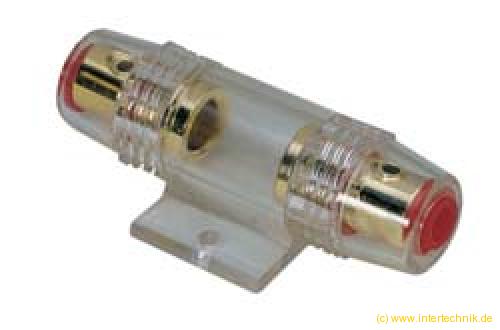

Sicherungshalter KSH 20*

Stück
1347368
:   kg
!
Sicherungshalter KSH 20
Kabel-Sicherungshalter für AGL/AGU Glassicherung.
Kabelsicherungshalter mit vergoldeten Anschlusskappen.
Wasserdichtes Acrylgehäuse mit Montagefuß.
Kabeleinlass je ø 8 mm, mir Reduzierung auf ø 5mm
Abmessungen: ca. ø 25 mm x 80 mm
Für Glassicherungen AGL ø10,3 x 38 mm bis 60 A
(Sicherungen nicht im Lieferumfang)

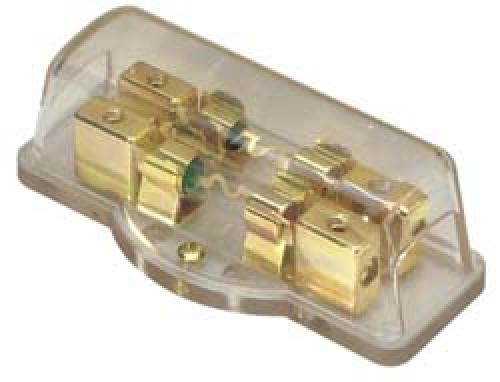

Sicherungshalter 2-fach SB88*

Stück
1347372
:   kg
!
Sicherungsblock 2-fach SB88

2-fach Sicherungshalter für AGL/AGU Glassicherung.

2-fach Sicherungshalter, vollisoliert, vergoldet.
2x Eingang für Kabel bis 10mm²
2x Ausgang für Kabel bis 10mm²
Für Glassicherungen AGL ø10,3 x 38 mm, bis 60 A
Abmessungen (BxHxT): ca. 52x33x100mm
(Sicherungen nicht im Lieferumfang)

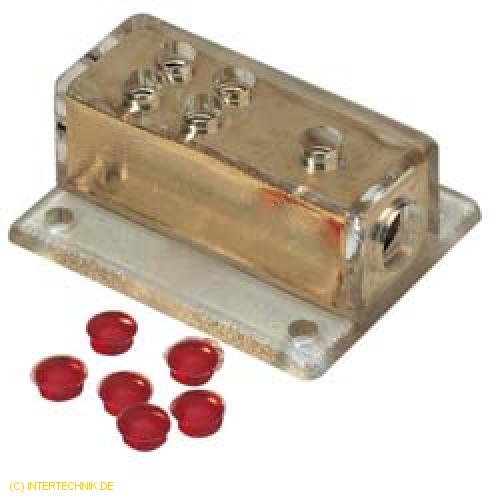

Verteilerblock 4-fach VB208*

Stück
1347366
:   kg
!
Verteilerblock 4-fach VB208
4-fach Verteilerblock, vergoldet
1x Kabeleinlass bis 20mm²
4x Kabelausgang bis 10mm²
Messing vergoldet, vollisoliert.
Abmessungen (BxHxT): ca. 50x26x64mm

INFO: Sicherungen

!
Sicherungen für Car-Hifi Anlagen.

Empfehlung: Die Vorsicherung (unmittelbar nach der Batterie) immer einen Wert größer nehmen bzw. 25% mehr als die Sicherung(en) in der/den Endstufe(n). Beispiel: Endstufe mit 30A = Vorsicherung 40A, Endstufe 20A = Vorsicherung 25A usw...

Achtung: Die Vorsicherung darf nicht größer sein als die Maximale Belastbarkeit des verwendeten Stromkabels.

Beispiel: Kabelquerschnitt 10mm2 = Sicherung max 60A

Glassicherung AGL/AGU, vergoldet

Stück
FL
:   kg
!
Glassicherung AGL, gold
Hochstrom-Glassicherung AGL/AGU mit vergoldeten Endkappen. Verwendung in der Auto-HiFi-Technik und im Niederspannungs-Hochstrombereich.
Durchmesser x Länge: ø10,3 x 38 mm
Lieferbare Stärken: 10 A, 20 A, 25 A, 30 A, 40 A, 50 A, 60 A

Mini-ANL Starkstrom-Flachsicherung

Stück
Mini-ANL
:   kg
!
Mini-ANL Starkstrom-Flachsicherung (Beispielbild)
Mini-Starkstrom-Flachsicherungen (Mini-ANL)
Für die
Verwendung in der Auto-HiFi-Technik und im Niederspannungs-Hochstrombereich.
Abmessungen (LxHxB): ca. 42,3 x 9,2 x 12,2 mm
Lieferbare Stärken: 20 A, 30 A, 40 A, 50 A, 60 A, 70 A, 80 A, 100 A, 150 A, 200 A

ANL Starkstrom-Flachsicherung, vergoldet

Stück
ANL
:   kg
!
ANL Starkstrom-Flachsicherung, vergoldet
Starkstrom-Flachsicherungen (ANL) mit vergoldeten Anschlüssen. Verwendung in der Auto-HiFi-Technik und im Niederspannungs-Hochstrombereich.
Abmessungen (LxHxB): ca. 81 x 8,5 x 22,5 mm
Lieferbare Stärken: 30 A, 60 A, 80 A, 100 A, 150 A, 200 A, 250 A, 300 A.

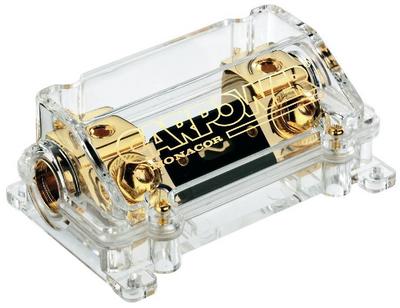

Carpower CPF-520GH

Stück
14.1050
:   kg
!
Carpower CPF-520GH
Sicherungshalter für ANL Starkstrom-Flachsicherungen.
Komplett gekapselt, vergoldet.
Kabel ø: 12 mm
Maße LxBxH: 110x70x40 mm
Für ANL Starkstrom-Flachsicherungen: 30A - 300A
(Sicherungen nicht im Lieferumfang)

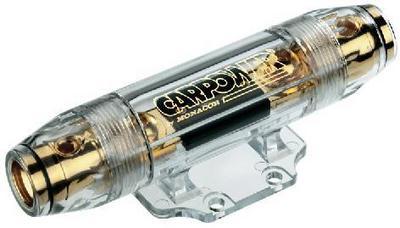

Carpower CPF-530GH

Stück
14.1060
:   kg
!
Carpower CPF-530GH
Sicherungshalter für ANL Starkstrom-Flachsicherungen.
Komplett gekapselt, vergoldet.
Kabel ø: 12 mm
Maße ø x L: 35x155 mm
Für ANL Starkstrom-Flachsicherungen: 30A - 300A
(Sicherungen nicht im Lieferumfang)

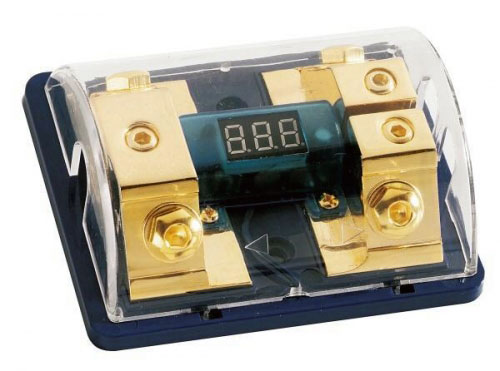

PSF-23G*

Stück
1400179
:   kg
!
PSF-23G
2-fach Sicherungshalter für ANL Starkstrom-Sicherungen mit V-Anzeige.
Mit Spannungsanzeige (rote LEDs), Aufnahmen aus vergoldetem Messing, Acryl-Abdeckung.
Kabelenlass: 1x ø12 mm (50mm²)
Kabelauslass: 2x ø8 mm (25mm²)
Maße LxBxH: 110x94x41 mm
Für 2x ANL Starkstrom-Flachsicherungen: 30A - 300A
(Sicherungen nicht im Lieferumfang)

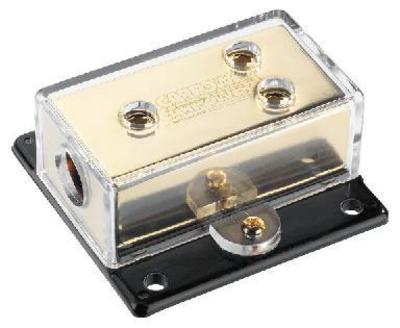

Carpower CPD-3G

Stück
14.2450
:   kg
!
Carpower CPD-3G
2-fach-Kabelverteiler, vergoldet
Kabeleinlass: 1 x Ø 12mm, 2 x Ø 8mm
isolierte Ausführung, vergoldet.
Abmessungen (BxHxT): 100x30x63mm

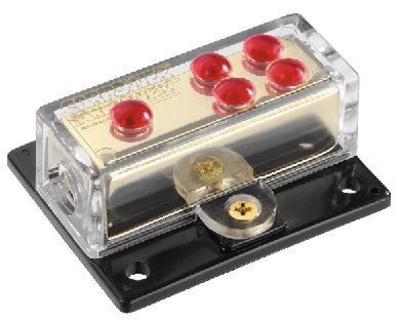

Carpower CPD-4G

Stück
14.0650
:   kg
!
Carpower CPD-4G
4-fach-Kabelverteiler, vergoldet
Kabeleinlass: 1 x Ø 8mm, 4 x Ø 5mm
isolierte Ausführung, vergoldet.
Abmessungen (BxHxT): 51x26x63mm

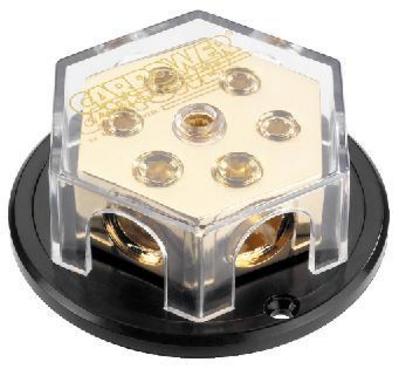

Carpower CPD-6G

Stück
14.2460
:   kg
!
Carpower CPD-6G
5-fach-Verteiler, vergoldet
Kabeleinlass: 2 x Ø 12mm, 4 x Ø 8mm
isolierte Ausführung, vergoldet
hexagonale Gehäuseform
Abmessungen: Ø 80mm x 30mm.

Mundorf Polklemme M-Connect Classic POLME 8mm, Messing*

1 Stück
POLME8
:   kg
!
Mundorf Polklemme M-Connect 8mm, Messing
Sonderpreis, da Restbestand !
M-CONNECT Polklemmen, POLME8
Diese wurden entwickelt, um auch höchsten Ansprüchen an die mechanische Präzision und elektro-akustische Qualität gerecht zu werden.
Die Polklemmen werden in Deutschland aus Messing hergestellt.
Auch ideal für die Stromverteilung im Car-HiFi Bereich einsetzbar. Z.B. sind mehrere Kabel mit Ring- oder Gabelkabelschuh stapelbar.
 Datenblatt Mundorf Polklemme Messing (pdf 69 KB)
* Restbestand. Nur noch 1 Stück in rot lieferbar!
Messing-Klemmen und -Kabelschuhe mit blanker Oberfläche bedürfen im Gegensatz zu Kupfer keine regelmäßigen Pflege um der Oxydation vorzubeugen. Das Kopfende ist mit einer 4mm Bohrung zu Aufnahme von Bananensteckern versehen.

VE: 1 Stück
Passende Bananenstecker für den äußeren Anschluss: Sommer Cable HI-BM Serie
Passendes Lautsprecherkabel: Sommer Cable SC-Orbit 225 oder 240 MKII

Ringkabelschuh, vergoldet, 1 Paar *

GR
:   kg
!
gr_150
Ringkabelschuh, vergoldet
Ringkabelschuh für Hochstromkabel
1 Paar,
VE: 1x rot,1x schwarz
Mit weicher Isolierhülse
Für Querschnitte von 20mm² bis 50mm²
Vergoldete Ausführung für minimalen Übergangswiderstand.
 Bezeichnung  Querschnitt  Ringbreite  Für Schraube
 GR 7  20mm²  16mm  M8
 GR 8  35mm²  22mm  M8
 GR 9  50mm²  22mm  M8
* Restbestände. Lieferung solange Vorrat reicht!

Gabel-Kabelschuh, vergoldet, 2.5mm²

Stück
KSG-25
:   kg
!
Gabel-Kabelschuh, vergoldet, 2,5mm²
Gabelstecker für Hochstrom- und Lautsprecherkabel
Für Kabelquerschnitt bis 2,5 mm²
Vergoldete Ausführung für minimalen Übergangswiderstand.
Für Kabelquerschnitt: 2,50 mm²
Gabelbreite innen: 6,0 mm passend für Gewinde M6
Material: Messing
Oberfläche: vergoldet
Kabelanschluss: Löten oder geeignete Crimpzange

Gabel-Kabelschuh, vergoldet, 4.0mm²

Stück
KSG-40
:   kg
!
Gabel-Kabelschuh, vergoldet, 4,0mm²
Gabelstecker für Hochstrom- und Lautsprecherkabel
Für Kabelquerschnitt bis 4,0 mm²
Vergoldete Ausführung für minimalen Übergangswiderstand.
Für Kabelquerschnitt: 4,0 mm²
Gabelbreite innen: 6,0 mm passend für Gewinde M6
Material: Messing
Oberfläche: vergoldet
Kabelanschluss: Löten oder geeignete Crimpzange

Gabel-Kabelschuh, vergoldet, 6.0mm²

Stück
KSG-60
:   kg
!
Gabel-Kabelschuh, vergoldet, 6.0mm²
Gabelstecker für Hochstrom- und Lautsprecherkabel
Für Kabelquerschnitt bis 6,0 mm²
Vergoldete Ausführung für minimalen Übergangswiderstand.
Für Kabelquerschnitt: 6,0 mm²
Gabelbreite innen: 7,0 mm passend für Gewinde M6- M7
Material: Messing
Oberfläche: vergoldet
Kabelanschluss: Löten oder geeignete Crimpzange

Flachstecker-Hülsen, vergoldet, 1 Paar

MFC
:   kg
!
Flachstecker-Hülsen, vergoldet. Abb. beispielhaft
Ab 10 Paar 10% Rabatt.
Flachstecker-Hülsen für Hochstrom- und Lautsprecherkabel
1 Paar,
1x rot,1x schwarz
Mit weicher Isolierhülse
Für Kabelquerschnitte 1,5- 2,5mm²
Passend für Flachstecker 2,8mm / 4,75-4,8mm / 6,3mm
Vergoldete Ausführung für minimalen Übergangswiderstand.
 Bezeichnung  Für Kabel-Querschnitt  Für Flachsteckbreite
 MFC-2028  1,5 - 2,5mm²  2,8 mm
 MFC-2048  1,5 - 2,5mm²  4,75-4,8 mm
 MFC-2063  1,5 - 2,5mm²  6,3 mm
Passendes Werkzeug: Crimpzange für nicht isolierte Flachstecker

Crimpzange für isolierte Flachstecker

Stück
Crimpzange FSH
:   kg
!
Crimpzange für isolierte Flachstecker. Abb. ähnlich
Crimpzange für isolierte Kabelschuhe und Verbinder
Mit Zwangssperre und Entriegelungsmöglichkeit in jeder Position.
Für isolierte Kabelschuhe, Flachsteckhülsen FSH und Flachstecker FS geeignet.
Für Kabelquerschnitten von 0,5 - 6 mm².

Nicht für vergoldete Flachsteckhülsen MFC-2028, MFC-2048 und MFC-2063 geeignet.

Crimpzange für nicht isolierte Flachstecker

Stück
Crimpzange MFC
:   kg
!
Crimpzange für nicht isolierte Flachstecker. Abb. ähnlich
Crimpzange für nicht isolierte Flachstecker und Kabelschuhe
Mit Zwangssperre und Entriegelungsmöglichkeit in jeder Position.
Für unisolierte Kabelschuhe und Flachsteckhülsen wie Monacor MFC-2028, MFC-2048, MFC-2063, MFC-42S und MFC-42R geeignet.
Für Kabelquerschnitten von 0,5 - 6 mm².

Nicht für isolierte Kabelschuhe, Flachstecker- und hülsen FS und FSH geeignet.

Audio System Z-REMOVER TOOL

SET
Z-REMOVER
:   kg
!
Audio System Z-REMOVER
KFZ-Demontagewerkzeug
für die Demontage von Fahrzeugverkleidungen und Clipsen wie es für den Einbau von Lautsprechern, Kabeln, Endstufen usw. in Fahrzeugen benötigt wird.

INFO: Kabelquerschnitt, Car-HiFi Powerkabel

!
Kabeldurchmesser d / Querschnitt A /
d in mm / A in mm²  / Max.Belastbarkeit (Länge bis max. 5m)
 5,5 mm /   6 mm²  /  30 A
 6,7 mm / 10 mm²  /  60 A
 8,6 mm / 16 mm²  /  80 A
 9,3 mm / 20 mm²  /  100 A
  10 mm / 25 mm²  /  125 A
  12 mm / 35 mm²  /  150 A
  15 mm / 50 mm²  /  200 A
(Werte d in mm sind aufgerundet)

(Die Berechnung ist eine ca. Angabe für hochflexibles Car-HiFi Powerkabel. Der Querschnitt / Durchmesser kann je nach Litzenaufbau variieren)
Die Maximale Strombelastbarkeit verringert sich mit der Länge des Kabels. Je länger der Weg von der Batterie zur Endstufe ist, je dicker sollte auch das verwendnete Anschlusskabel sein.

Weitere Tipps finden Sie unter folgendem Link: http://www.carhifi-ratgeber.de/sites/strom.htm
