Vifa Tiefmittel- und Tieftöner
Die Lautsprecher wurden häufig in Fertigboxen namenhafter Hersteller verbaut. Wie I.Q., Arcus, T+A, Hans Deutsch, Heybrook,  ATL, Piega und vielen weiteren.
Sehr bekannte Firma mit weltweit eingesetzten, hochwertigen Chassis. Von vielen Lautsprecherboxen Herstellern wurde z.B. der Vifa M21WO-39-08 oder Vifa P17WJ-00-08 eingesetzt.
Weitere Daten finden Sie auf der Homepage von
Tymphany.
Der Tymphany-Konzern wird den Markennamen "Vifa" nicht weiterführen. Alle Vifa Lautsprecher werden zukünftig unter "Peerless" geführt. Die alten Vifa Bezeichnungen (Typennamen) bleiben aber erhalten.

Vifa/ScanSpeak M21WO-39-08

Stück
25521515
:   kg
!
Vifa/ScanSpeak M21WO-39-08
21cm Tieftöner/Tiefmitteltöner
Beschichtete leichte Papiermembran, Gummisicke, Alu-Magnesium-Gusskorb, Polkernbohrung, hoch belastbare 40mm Langhub-Schwingspule. Aufgrund des weitreichenden Frequenzganges auch für 2-Weg-Kombinationen mit tief angekoppeltem Hochtöner einsetzbar. (Wie z.B. bei Heybrook HB1).
Datenblatt M21WO-39-08
Ersatzchassis für:
Vifa M21WO-07 08 aus I.Q. 4180 AT und 5180 AT (oben)
Vifa M21WO-56-08 aus T+A Criterion T160E
Vifa M21WJ-09-08
VIfa M21WJ-49-08
Vifa M21WG-09 08 aus I.Q. TED 4 und
Heybrook HB.8 und HB1
Vifa P21WO-39-08 aus ARCUS AS 95
Vifa 21WP250 aus Vifa Bausatz "Filigran"
Alle weiteren Vifa M21 Wx Typen mit 8 Ohm, sowie Vifa 21WN 340/8 und alle 21WN mit 8 Ohm.
Ebenfalls als Ersatz für SEAS CA21REX (H0333) und CA21RE (H0397) verwendbar.
Technische Daten:
Belastbarkeit: 80 W-RMS / 120 W-Max
Impedanz: 8 Ohm
Schalldruck: 90 dB
Frequenzbereich: 25-3000 Hz
Resonanzfrequenz fs: 28 Hz
Gesamtgüte Qts: 0,30
Äquivalentvolumen Vas: 105 lM21WO-39-08
Schwingspulendurchmesser: 40 mm
Lineare Auslenkung Xmax: 6 mm
Einbaumaße:
Außendurchmesser: 215,4 mm
Einbaudurchmesser: 186,5 mm
Einbautiefe (incl. Korb): 86,6 mm
Korbrandstärke: 4,5 mm
Magnetdurchmesser: 113 mm

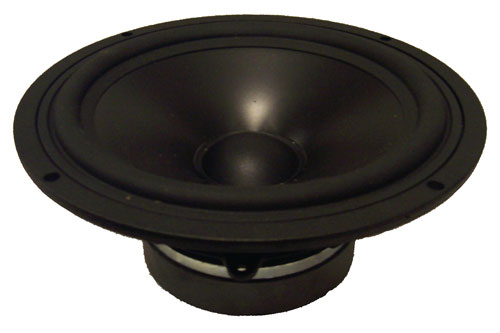

Vifa/ScanSpeak P17WJ-00-08

Stück
25517033
:   kg
!
Vifa P17WJ-00-08
17cm Tiefmitteltöner
Gefertigt bei Scan Speak
Polypropylenmembran, Gummisicke, Alu/Magnesium-Gusskorb.
Auch als Ersatz für:
Vifa M17WG-09-08
Vifa M17WG-05 8 Ohm
Vifa P17WJ-00-06 aus I.Q. 2140 AT
Vifa P17WH-04-08 aus I.Q. 3140 AT
Vifa P17WH-03 08 aus T&A Criterion TMR 160
Vifa P17WH-26 6 Ohm (Doppelspule) aus Piega LDR 2.0* und LDR 6*
*
Die Kabel der passiven Kopplung zur Bassanpassung entfallen!
Passend für fast alle Vifa P17Wx Typen mit 8 Ohm.
Seas P17RCY (H352)
Seas P17RC (H353)
Nokia LPT 172/25/100 FS (Durchmesser 170mm) aus I.Q. TED 3.
 Datenblatt: P17WJ-00-08
Technische Daten:

Belastbarkeit: 70 W-RMS / 150 W-Max
Impedanz: 8 Ohm
Schalldruck: 88 dB (1W/1m)
Frequenzbereich: 50-3000 Hz
Resonanzfrequenz fs: 37 Hz
Gesamtgüte Qts: 0,35
Äquivalentvolumen Vas: 34,7 l
Einbaumaße:
Außendurchmesser: 169 mm
Einbaudurchmesser: 147 mm
Magnetdurchmesser: 90 mm
Einbautiefe (incl. Korb): 75,1 mm
Korbrandstärke: 4,7 mm

Nicht mehr lieferbare Vifa Lautsprecher: (mit **gekennzeichnet)

!

Vifa P13WH-00-08**

P13WH-00-08
:   kg
!
Vifa P13WH-00-08
14cm Tief-Mitteltöner
Polypropylenmembran, Gummisicke, Alu/Magnesium-Gusskorb.
Als P13MH-00-08 auch verwendet in der I.Q. 5180AT MK2 und ARCUS AS 95.
Ersatztyp für P13MH: Seas MCA15RCY (H1262)
Ersatztyp für P13WH: Seas CA15RLY (H1216)
Achtung: Korb der Seas ist 6mm größer!
Technische Daten:
Belastbarkeit: - W-RMS / - W-Max
Impedanz: 8 Ohm
Schalldruck: 88 dB (1W/1m)
Frequenzbereich: 80-4000 Hz
Resonanzfrequenz fs: 60 Hz
Gesamtgüte Qts: 0,33
Äquivalentvolumen Vas: 10 l
Einbaumaße:
Außendurchmesser: 140 mm
Einbaudurchmesser: 113 mm
Magnetdurchmesser: 90 mm
Einbautiefe (incl. Korb): 61,6 mm
Korbrandstärke: 4,2 mm

Vifa M17WH-09-08 (Vifa 17 WN 225/8)**

Stück
25517012
:   kg
!
Vifa M17WH-09-08
17cm Tiefmitteltöner
Beschichtete Papiermembran, Gummisicke, Alu-Gusskorb, hoher Wirkungsgrad.
Optimaler Einsatz im 15-20 l Baßreflexgehäuse.
** Nicht mehr lieferbar. Ersatztyp: Vifa P17WJ-00-08 (als Ersatz für Tiefmittelton)
Technische Daten:
Belastbarkeit: 60 W-RMS / 90 W-Max
Impedanz: 8 Ohm
Schalldruck: 91 dB
Frequenzbereich: 50-4000 Hz
Resonanzfrequenz fs: 50 Hz
Gesamtgüte Qts: 0,36
Äquivalentvolumen Vas: 26 l
Gleichstromwiderstand Re: 5,5 Ohm
Spuleninduktivität Le: 0,8 mH
Einbaumaße:
Außendurchmesser: 170,2 mm
Einbaudurchmesser: 147 mm
Einbautiefe (incl. Korb): 74,9 mm
Korbrandstärke: 4,7 mm

Vifa 17 WN 225/8**

Stück
21517012
:   kg
!
Vifa 17 WN 225/8
17cm Tiefmitteltöner
Beschichtete Papiermembran, Gummisicke, Alu-Gusskorb, hoher Wirkungsgrad.
Einsatz im 14-19 l Baßreflexgehäuse.
** Nicht mehr lieferbar. Ersatztyp: Vifa P17WJ-00-08 (als Ersatz für Tiefmittelton)
Technische Daten:
Belastbarkeit: 60 W-RMS / 90 W-Max
Impedanz: 8 Ohm
Schalldruck: 91 dB
Frequenzbereich: 50-4000 Hz
Resonanzfrequenz fs: 48 Hz
Gesamtgüte Qts: 0,36
Äquivalentvolumen Vas: 26 l
Einbaumaße:
Außendurchmesser: 170,3 mm
Einbaudurchmesser: 146 mm
Einbautiefe (incl. Korb): 75,8 mm
Korbrandstärke: 4,5 mm

Vifa C17WG-69-08**

25516511 gebr
:   kg
!
Größeres Bild
17cm Tiefmitteltöner
Beschichtete Papiermembran, Schaumstoffsicke.
** Nicht mehr lieferbar !
Ersatzlautsprecher:
Number One SPH-176 (Korbdurchmesser ist 2mm größer)
Technische Daten:
Belastbarkeit: ca. 60 W-RMS / 120 W-Max
Impedanz: 8 Ohm
Schalldruck: - dB
Frequenzbereich: - Hz
Resonanzfrequenz fs: - Hz
Gesamtgüte Qts: -
Äquivalentvolumen Vas: - l
Einbaumaße:
Außendurchmesser: 173 mm
Einbaudurchmesser: 143 mm
Einbautiefe (incl. Korb): 71 mm
Korbrandstärke: 7 mm

Vifa P21WO-19-08 = 21WP250**

25521535
!
Größeres Bild
21cm Tieftöner
Polypropylenmembran, Gummisicke, Alu-Gusskorb.
Der P21WO-19-08 ist baugleich mit 21WP250.
Der 21WP250 wurde verwendet im Vifa Bausatz: Filigran

** Nicht mehr lieferbar !
Lieferbarer Ersatz:
Vifa M21WO-39-08
Technische Daten:
Belastbarkeit: 80 W-RMS / 120 W-Max
Impedanz: 8 Ohm
Schalldruck: 88 dB
Frequenzbereich: 25-2000 Hz
Resonanzfrequenz fs: 26 Hz
Gesamtgüte Qts: 0,37
Äquivalentvolumen Vas: 85 l
Schwingspulendurchmesser: 40 mm
Einbaumaße:
Außendurchmesser: 215,4 mm
Einbaudurchmesser: 186,5 mm
Einbautiefe (incl. Korb): 86,5 mm
Korbrandstärke: 4,5 mm
Magnetdurchmesser: 113 mm

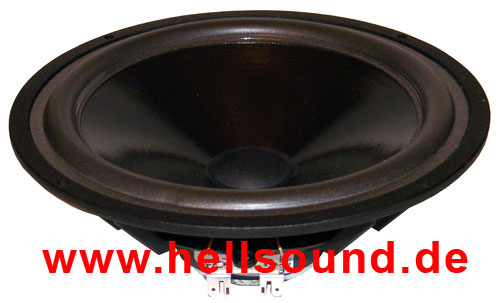

Vifa M21WG-09-08**

25521511
:   kg
!
Größeres Bild
21cm Tieftöner
Beschichtete Papiermembran, Schaumstoffsicke, Alu-Gusskorb.
Originalchassis aus Heybrook HB1.
** Nicht mehr lieferbar, bitte Vifa M21WO-39-08 verwenden.
Technische Daten:
Belastbarkeit: 70 W-RMS / 100 W-Max
Impedanz: 8 Ohm
Schalldruck: 89 dB
Frequenzbereich: ca. 30-3000 Hz
Resonanzfrequenz fs: - Hz
Gesamtgüte Qts: -
Äquivalentvolumen Vas: - l
Schwingspulendurchmesser: - mm
Einbaumaße:
Außendurchmesser: 215,4 mm
Einbaudurchmesser: 186,5 mm
Einbautiefe (incl. Korb): 77,5 mm
Korbrandstärke: 4,5 mm
Magnetdurchmesser: 72,3 mm

Vifa M21WJ-09-08**

25521514
!
Größeres Bild
21cm Tieftöner
Beschichtete Papiermembran, Gummisicke, Alu-Gusskorb.
Ersatzchassis für Vifa M21WJ-49-08 und M21WG-09 aus IQ TED 4
** Nicht mehr lieferbar !
Lieferbarer Ersatz:
Vifa M21WO-39-08
Technische Daten:
Belastbarkeit: 70 W-RMS / 100 W-Max
Impedanz: 8 Ohm
Schalldruck: 90 dB
Frequenzbereich: 35-3000 Hz
Resonanzfrequenz fs: 25 Hz
Gesamtgüte Qts: 0,24
Äquivalentvolumen Vas: 140 l
Schwingspulendurchmesser: 32 mm
Einbaumaße:
Außendurchmesser: 215,4 mm
Einbaudurchmesser: 186,5 mm
Einbautiefe (incl. Korb): 80,5 mm
Korbrandstärke: 4,5 mm
Magnetdurchmesser: 92,3 mm

Vifa M21WJ-49-08**

25521513
!
Größeres Bild
21cm Tieftöner
Beschichtete Papiermembran, Gummisicke, Alu-Gusskorb.
Ersatzchassis für M21 WG-09 für IQ TED 4
** Nicht mehr lieferbar !
Lieferbarer Ersatz:
Vifa M21WO-39-08
Technische Daten:
Belastbarkeit: 70 W-RMS / 100 W-Max
Impedanz: 8 Ohm
Schalldruck: 90 dB
Frequenzbereich: 35-3000 Hz
Resonanzfrequenz fs: 25 Hz
Gesamtgüte Qts: 0,24
Äquivalentvolumen Vas: 140 l
Schwingspulendurchmesser: 32 mm
Einbaumaße:
Außendurchmesser: 215,4 mm
Einbaudurchmesser: 186,5 mm
Einbautiefe (incl. Korb): 80,5 mm
Korbrandstärke: 4,5 mm
Magnetdurchmesser: 92,3 mm

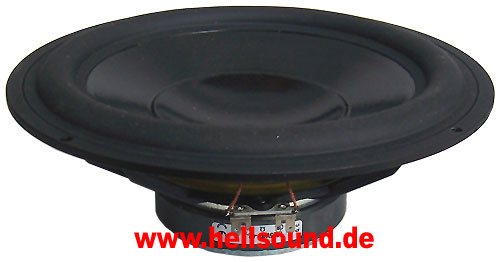

Vifa M25WO-49-08**

25526215
:   kg
!
Vifa M25WO-49-08
25cm Tieftöner
Beschichtete Papiermembran, Langhub-Gummisicke, Alu-Gusskorb, guter Wirkungsgrad, Polkernbohrung.
Ersatz für Vifa M25WO-39-08, M25WO-46-08, M25WO-09-08 und M25WO-05 aus T&A Criterion TMR 160 und TMR 120 und 5180 AT.
** Nicht mehr lieferbar !
Ersatzlautsprecher: Seas CA26RE4X
Achtung: Korb ist 8mm größer!
Technische Daten:
Belastbarkeit: 80 W-RMS / 150 W-Max
Impedanz: 8 Ohm
Schalldruck: 90 dB
Frequenzbereich: 25-1500Hz
Resonanzfrequenz fs: 25 Hz
Gesamtgüte Qts: 0,29
Äquivalentvolumen Vas: 164 l
Schwingspulendurchmesser: 40 mm
Einbaumaße:
Außendurchmesser: 261 mm
Einbaudurchmesser: 229 mm
Einbautiefe (incl. Korb): 87,9 mm
Korbrandstärke: 4,5 mm
Magnetdurchmesser: 110 mm
