Number One - Monacor Hochtöner
Eine große Auswahl an Hochtönern für sehr gute Standard-, exzellente HiFi- und hochwertige High-End-Anwendungen.
Weitere technische Daten finden Sie unter: www.monacor.de
und im Monacor Selbstbauheft: Lautsprecher Selbstbau JETZT!
* Leistungsangaben gemessen mit Frequenzweiche 12dB/Okt.

Number One of Monacor AIRMT-85

Stück
01.3190
:   kg
!
Number One of Monacor AIRMT-85, Air-Motion-Transformer
High-End-Hochtöner
Air-Motion-Transformer (AMT)

sind eine spezielle Art von Hochtonlautsprechersystemen, die von dem deutschen Physiker Oskar Heil im Zuge seiner Forschungsarbeiten um die Charakteristiken des menschlichen Gehörs entwickelt wurden. Hauptsächliches Merkmal ist eine spezielle Faltung der Membranfolie und deren ziehharmonikaähnliches Schwingen bei angelegtem Tonsignal. Durch diese Faltung kann eine sehr große Membranfläche auf kleinstem Raum untergebracht werden. AMTs zeichnen sich durch ein sehr dynamisches Klangbild, exzellentes Impulsverhalten, hohen Wirkungsgrad und geringe harmonische Verzerrungen aus.

- Hochtöner nach dem Air-Motion-Transformer-Prinzip
- Hochleistungs-Neodym-Magnetsystem
- Brillante, dynamische und feinzeichnende Hochtonwiedergabe
- Gefaltete Membran aus Kapton und Aluminium
- Hoher Wirkungsgrad
- Ab 2500 Hz einsetzbar -Stabile Aluminiumfrontplatte
Klang+Ton 5/2016  Fazit
„Recht tief ankoppelbarer Kompakt-AMT für höchstwertige Zwei- und Mehrwege-Boxen."


Monacor AIRMT-85Technische Daten:
Nennbelastbarkeit: 20 W-RMS (Realleistung)
Max. Belastbarkeit: 40 W-Max (Realleistung)
Empf. Trennfrequenz: ab 2,5 kHz (12dB/Okt.)
Trennfrequenz für höherer Dauerlast: 3,0 kHz (12dB/Okt.)
Impedanz: 4 Ohm
Schalldruck (1W/1m): 92 dB
Monacor AIRMT-85Frequenzbereich: 2-30 kHz
Gleichstromwiderstand Re: 4,3 Ohm
Resonanzfrequenz: - Hz

Maße:
Außendurchmesser: 85 mm
Lochkreisdurchmesser: 75 mm
Einbaudurchmesser: 66 mm
Einbautiefe (mit Frontplatte und Anschluss): 36 mm
Frontplattenstärke: 5 mm (Alu)
Befestigungslöcher: 4x 4,3 mm
Gewicht: 0,29 kg

Empf. Weichenbauteile für HP 2,6 kHz (12dB/Okt.):
C = 10,0 µF  Mundorf SUPREME EVO/ÖL
L = 0,39 mH Mundorf BL100

Passende Tiefmitteltöner für 2-Wege Systeme: Monacor SPH-145HQ und Monacor SPH-175HQ.

Number One of Monacor RBT-56

Stück
01.3210
:   kg
!
Number One of Monacor RBT-56
HiFi-Magnetostat-Hochtöner
Sehr gut als Superhochtöner und zur Unterstützung von Breitbändern geeignet. Aufgrund der sehr geringen Einbautiefe ist auch der nachträgliche Einbau möglich.

- Hochton-Magnetostat mit kleinen Abmessungen
- Neodym-Magnetsystem
- Brillante, feinzeichnende Hochtonwiedergabe
- Runde Folienmembran aus Kapton und Aluminium
- Ab 5000 Hz einsetzbar
- Kunststofffrontplatte mit Schalldiffusor
Monacor RBT-56Technische Daten:
Nennbelastbarkeit: 10 W-RMS (Realleistung)
Max. Belastbarkeit: 20 W-Max (Realleistung)
Empf. Trennfrequenz: ab 6 kHz (12dB/Okt.)
Impedanz: 4 Ohm
Schalldruck (1W/1m): 90 dB
Monacor RBT-56Frequenzbereich: 5-40 kHz
Gleichstromwiderstand Re: 3,5 Ohm
Resonanzfrequenz: - Hz

Maße:
Außendurchmesser: 56,5 mm
Lochkreisdurchmesser: 48 mm
Einbaudurchmesser: 40 mm (ohne Anschlussfeld)
Einbautiefe (mit Frontplatte): 10 mm
Frontplattenstärke: 3 mm
Befestigungslöcher: 3x 4,0 mm
Gewicht: 0,046 kg

Empf. Weichenbauteile für HP 6 kHz (12dB/Okt.):
C = 4,70µF Monacor MKPA
L = 0,15mH Intertechnik LU25

Number One of Monacor RBT-10 (Paar)

Paar
10.5700
:   kg
!
Number One of Monacor RBT-10
High-End Bändchenhochtöner, Paarweise selektiert
Echtes Bändchen mit Neodym-Magnetsystem und Übertrager. Brillante, feinzeichnende Hochtonwiedergabe. Glatte, nicht geprägte Aluminium-Sandwich-Membran 8x38x0,015 mm. Über 18-dB-Filter ab 3500 Hz einsetzbar. Stabile Aluminiumfrontplatte mit Schallführung und Schutzgitter.
Diese gehören zu der Gruppe der „echten“ Bändchenhochtöner. Diese zeichnen sich durch eine extrem leichte Membran aus, die aus einer Aluminiumfolie besteht, die komplett vom Tonsignal durchflossen wird. Die niedrige Impedanz dieser Membran wird durch einen eingebauten, hochwertigen Übertrager auf verstärkerunkritische 5-8 Ohm transformiert. Bändchenhochtöner überzeugen durch ein extrem feinauflösendes, brillantes Klangbild im Hochtonbereich.
Technische Daten:
Nennbelastbarkeit: 12 W-RMS / ca. 100 W* (*ab 4 kHz/12dB)
Max. Belastbarkeit: 25 W-Max / ca. 200 W* (*ab 4 kHz/12dB)
Impedanz: 5 Ohm
Schalldruck: 90 dB
Frequenzbereich: 2-40 kHz
Empf. Trennfrequenz: ab 4 kHz/12 dB oder 3,5 kHz/18 dB
Resonanzfrequenz: - Hz
Maße:
Außendurchmesser: 100 mm
Einbauöffnung (incl. Terminal): 55x70 mm
Einbautiefe (mit Front): 72 mm
Frontplattenstärke: 5 mm (Alu)
Gewicht: 0,42 kg
Empf. Weichenbauteile für HP 3,5 kHz (18dB/Okt.):
C1= 6,0µF (3,3+2,7) Mundorf MCapEVO
C2= 18µF Mundorf MCapEVO
L1 = 0,18mH Mundorf BL71

Number One of Monacor RBT-35SR (Paar)

Paar
10.5720
:   kg
!
Number One of Monacor RBT-35SR
High-End Bändchenhochtöner, Paarweise selektiert
Echtes Bändchen mit Neodym-Magnetsystem und Übertrager. Brillante, feinzeichnende Hochtonwiedergabe. Glatte, nicht geprägte Aluminium-Sandwich-Membran 9x60x0,015 mm. Über 18-dB-Filter ab 2500 Hz einsetzbar. Horn mit Befestigungsflansch und Schutzgitter.
Diese gehören zu der Gruppe der „echten“ Bändchenhochtöner. Diese zeichnen sich durch eine extrem leichte Membran aus, die aus einer Aluminiumfolie besteht, die komplett vom Tonsignal durchflossen wird. Die niedrige Impedanz dieser Membran wird durch einen eingebauten, hochwertigen Übertrager auf verstärkerunkritische 5-8 Ohm transformiert. Bändchenhochtöner überzeugen durch ein extrem feinauflösendes, brillantes Klangbild im Hochtonbereich.
HH 06/2014
Fazit: "Der RBT-35 bietet hervorragende akustische Qualitäten bei erfreulich breitbandiger Einsatzmöglichkeit."
Technische Daten:
Nennbelastbarkeit: 12 W-RMS / ca. 100 W* (*ab 3 kHz/12dB)
Max. Belastbarkeit: 25 W-Max / ca. 200 W* (*ab 3 kHz/12dB)
Impedanz: 7 Ohm
Schalldruck: 96 dB
Frequenzbereich: 1,1-30 kHz
Empf. Trennfrequenz: ab 3,0 kHz/12 dB oder 2,5 kHz/18 dB
Resonanzfrequenz: - Hz
Maße:
Außenabmessungen: 98x110 mm
Einbauöffnung (incl. Terminal): 62x87 mm
Einbautiefe (mit Front): 103 mm
Frontplattenstärke: 3 mm
Gewicht: 0,52 kg
Empf. Weichenbauteile für HP 2,5 kHz (18dB/Okt.):
C1= 6,0µF (3,3+2,7) Mundorf MCapEVO
C2= 18µF Mundorf MCapEVO
L1 = 0,33mH Mundorf BL71

Number One of Monacor RBT-20 (Paar)

Paar
10.5710
:   kg
!
Number One of Monacor RBT-20
High-End Bändchenhochtöner, Paarweise selektiert
Echtes Bändchen mit Neodym-Magnetsystem und Übertrager. Brillante, feinzeichnende Hochtonwiedergabe. Glatte, nicht geprägte Aluminium-Sandwich-Membran 12x60x0,01 mm. Über 18-dB-Filter ab 2300 Hz einsetzbar. Stabile Aluminiumfrontplatte mit Schallführung und Schutzgitter.
Diese gehören zu der Gruppe der „echten“ Bändchenhochtöner. Diese zeichnen sich durch eine extrem leichte Membran aus, die aus einer Aluminiumfolie besteht, die komplett vom Tonsignal durchflossen wird. Die niedrige Impedanz dieser Membran wird durch einen eingebauten, hochwertigen Übertrager auf verstärkerunkritische 5-8 Ohm transformiert. Bändchenhochtöner überzeugen durch ein extrem feinauflösendes, brillantes Klangbild im Hochtonbereich.
Technische Daten:
Nennbelastbarkeit: 25 W-RMS  / ca. 200 W* (*ab 3 kHz/12dB)
Max. Belastbarkeit: 50 W-Max  / ca. 400 W* (*ab 3 kHz/12dB)
Impedanz: 8 Ohm
Schalldruck: 94 dB
Frequenzbereich: 1,2-40 kHz
Empf. Trennfrequenz: ab 2,8 kHz/12 dB oder 2,3 kHz/18 dB
Resonanzfrequenz: - Hz
Maße:
Außendurchmesser: 127 mm
Einbauöffnung (incl. Terminal): 57x96 mm
Einbautiefe (mit Front): 85 mm
Frontplattenstärke: 5 mm (Alu)
Gewicht: 0,75 kg
Empf. Weichenbauteile für HP 2,35 kHz (18dB/Okt.):
C1= 5,7µF (3,9+1,8) Mundorf MCapEVO/ÖL
C2= 16,8µF (10+6,8) Mundorf MCapEVO/ÖL
L1 = 0,39mH Mundorf BL71

Number One of Monacor RBT-95

Stück
10.2250
:   kg
!

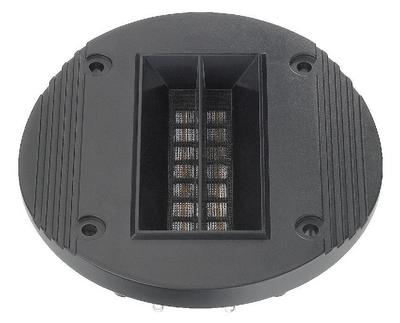

Monacor RBT-95
Bändchen-Hochtöner (Magnetostat)

Dieser Magnetostat erreicht mit einem außergewöhnlich hohen Wirkungsgrad eine perfekt feindynamische Wiedergabe im Hochton- und Brillanzbereich. Die System-Belastbarkeit lässt sich durch Spannungsteiler (Pegelabsenkungen, die den RBT-95 auf das Niveau normaler HiFi-Systeme bringen) und evtl. höhere Trennfrequenzen deutlich steigern. Im Einsatzbereich ab 5 kHz leistet dieser Hochtöner eine sehr luftige und verzerrungsarme Wiedergabe, die gerade auch die Räumlichkeit des Klanges verbessert, als Zusatz-Superhochtöner oberhalb 8-10kHz können mit dem RBT-95 z.B. auch hochwertige Breitbandsysteme noch erheblich bereichert werden.
Verwendet im Monacor Bausatz: CIRRUS
 HiFi-Selbstbau, Online-Magazin 2008
„Der preiswerteste Magnetostat auf dem deutschen Markt. Ab 5 kHz eingesetzt überzeugt er mit einem hohem Wirkungsgrad von 93dB und einem geringen Klirrfaktor bei mindestens 12dB/Oktave steiler Trennung.”
 Klang+Ton 06/2006
„Sehr attraktiver Preis und verblüffend gute Messwerte ... vollkommen ohne Tadel."

Technische Daten:
Belastbarkeit: 30 W-RMS / 60 W-Max*
Impedanz: 8 Ohm
Schalldruck: 98 dB
Frequenzbereich: *5-22 kHz
Resonanzfrequenz: 4500 Hz

Einbaumaße:
Außendurchmesser: ø 95 mm
Einbauabmessungen: 80x45 mm
Einbautiefe (mit Front): 17 mm
Frontplattendicke: 8 mm (zu den Seiten auf 3mm abflachend)
Lochabstand: 56 mm
Gewicht: 120 g

Number One of Monacor RBT-95SQ**

Stück
10.5120
:   kg
!

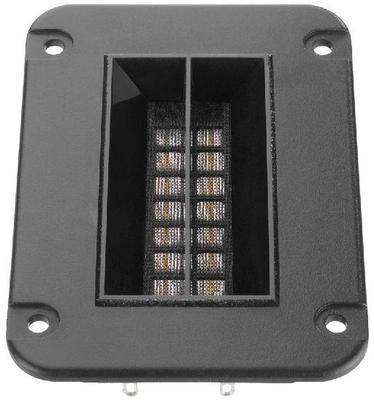

Monacor RBT-95SQ
Bändchen-Hochtöner (Magnetostat)

Dieser Magnetostat erreicht mit einem außergewöhnlich hohen Wirkungsgrad eine perfekt feindynamische Wiedergabe im Hochton- und Brillanzbereich. Die System-Belastbarkeit lässt sich durch Spannungsteiler (Pegelabsenkungen, die den RBT-95 auf das Niveau normaler HiFi-Systeme bringen) und evtl. höhere Trennfrequenzen deutlich steigern. Im Einsatzbereich ab 5kHz leistet dieser Hochtöner eine sehr luftige und verzerrungsarme Wiedergabe, die gerade auch die Räumlichkeit des Klanges verbessert, als Zusatz-Superhochtöner oberhalb 8-10kHz können mit dem RBT-95 z.B. auch hochwertige Breitbandsysteme noch erheblich bereichert werden.
Verwendet im Monacor Bausatz: CIRRUS
**Nicht mehr lieferbar. Als Ersatz bitte elektrisch baugleichen RBT-95 verwenden!
 HiFi-Selbstbau, Online-Magazin 2008
„Der preiswerteste Magnetostat auf dem deutschen Markt. Ab 5 kHz eingesetzt überzeugt er mit einem hohem Wirkungsgrad von 93dB und einem geringen Klirrfaktor bei mindestens 12dB/Oktave steiler Trennung.”
 Klang+Ton 06/2006
„Sehr attraktiver Preis und verblüffend gute Messwerte ... vollkommen ohne Tadel."

Technische Daten:
Belastbarkeit: 30 W-RMS / 60 W-Max*
Impedanz: 8 Ohm
Schalldruck: 98 dB
Frequenzbereich: *5-22 kHz
Resonanzfrequenz: 4500 Hz

Einbaumaße:
Außenabmessungen HxB: 95x68 mm
Einbauabmessungen HxB: 80x45 mm
Einbautiefe (mit Front): 17 mm
Frontplattendicke: 3 mm
Lochabstand HxB: 70x56 mm
Gewicht: 130 g

Number One of Monacor RBT-95SR

Stück
10.3790
:   kg
!
Number One of Monacor RBT-95SR
Bändchen-Hochtöner (Magnetostat)

Magnetostat mit Hornvorsatz. Gegenüber RBT-95 und RBT-95SQ gesteigerte Belastbarkeit. Neodym-Magnetsystem. Brillante, feinzeichnende Hochtonwiedergabe, hoher Wirkungsgrad. Ideal für 3-, 4-Wege-Boxen oder Hochtonergänzung von Breitbandlautsprechern. Längsgeriffelte, leicht gewölbte Frontplatte aus Kunststoff.
Dieser Magnetostat erreicht mit einem außergewöhnlich hohen Wirkungsgrad eine perfekt feindynamische Wiedergabe im Hochton- und Brillanzbereich. Die System-Belastbarkeit lässt sich durch Spannungsteiler (Pegelabsenkungen, die den RBT-95SR auf das Niveau normaler HiFi-Systeme bringen) und evtl. höhere Trennfrequenzen deutlich steigern. Im Einsatzbereich ab 5kHz leistet dieser Hochtöner eine sehr luftige und verzerrungsarme Wiedergabe, die gerade auch die Räumlichkeit des Klanges verbessert, als Zusatz-Superhochtöner oberhalb 8-10kHz können mit dem RBT-95SR z.B. auch hochwertige Breitbandsysteme noch erheblich bereichert werden.
Klang+Ton 02/2013
SPH-10M, MSH-115HQ, RBT-95SR und SAM-2 im Bausatz 2DOT1.

„Ein sehr schön anzuschauendes System, das ebenso schön spielt ... die Anpassungsfähigkeit des Bausatzes ist sagenhaft und die Einstellungsmöglichkeiten nahezu unendlich ... unglaublich alltagstauglich, kommt mit jeder Art von Musik zurecht und ist Heimkinotauglich. In unserem Hörraum staunten wir nicht schlecht, als wir das System auf die Probe stellten. Die kleinen Speaker wirkten dort, als würden sie den ganzen Tieftonanteil wiedergeben. Der Subwoofer war einfach nicht zu orten. Die Taktik mit den Fliesen geht voll auf ... es wackelt nichts, obwohl ein kräftiger, druckvoller Bass im Raum ist. Die Satelliten ihrerseits spielen mit einer gehörigen Portion Luftigkeit und Feinauflösung.”

Auch verwendet im Bausatz "COBBRA-HORN RBT" aus HH 5/2015

Technische Daten:
Belastbarkeit: > 40 W-RMS / 70 W-Max*
Impedanz: 8 Ohm
Schalldruck: 98 dB
Frequenzbereich: *5-22 kHz
Resonanzfrequenz: 3500 Hz

Einbaumaße:
Außenabmessungen HxB: 95 x 68 mm
Einbauabmessungen HxB: 82 x 47 mm
Einbautiefe (mit Frontplatte): 38 mm
Frontplattenstärke: 3 mm
Lochabstand HxB: 70 x 56 mm
Befestigungslöcher: 4x 4 mm
Gewicht: 160 g

Number One of Monacor DT-350NF

Stück
10.5680
:   kg
!
Number One of Monacor DT-350NF
25mm Alu-Magnesium-Hochtonkalotte
25-mm-Metallkalotte (1") mit feinstem Auflösungsvermögen des Hochtonbereichs. Kein Ferrofluid im Luftspalt des Antriebssystems. Spezial-Leichtmetalllegierung ohne metalltypisches Resonanzverhalten. Doppelmagnetsystem mit durchbohrtem Polkern. Bedämpftes Koppelvolumen für tiefliegende Resonanzfrequenz. Einsetzbar ab einer Trennfrequenz von 1500 Hz über 18-dB-Filter. Sehr großer Übertragungsbereich bis über 25 kHz.
Ideal für die Kombination mit hochwertigen Tiefmitteltönern wie z.B. Monacor SPH-165KEP oder Monacor SPH-200KE.
Auch als Ersatz für Hochtöner (Aluplatte 110mm) aus I.Q. 5180 AT verwendbar.
Auch verbaut in der Monacor XRAY aus K+T 1/2015 und der Monacor GT6 aus K+T 1/2014.

01/2013
"Monacor liefert mit dem DT-350NF einen in allen Belangen vorzüglichen Hochtöner mit Leichtmetallmembran und Highend-Qualitäten zu einem erfreulich günstigen Preis."
Monacor DT-350NFTechnische Daten:
Nennbelastbarkeit: 80 W-RMS
Max. Belastbarkeit: 150 W-Max
Impedanz: 8 Ohm
Schalldruck: 92 dB
Frequenzbereich: 1.5-25 kHzMonacor DT-350NF
Empf. Trennfrequenz: 2 kHz/12 dB
oder 1.5 kHz/18 dB
Resonanzfrequenz: 800 Hz
Spulendurchmesser: 25 mm
Maße:
Außendurchmesser: 110 mm
Einbaudurchmesser: 74 mm
Einbautiefe (mit Front): 42 mm
Frontplattenstärke: 2 mm (Alu)
Magnetdurchmesser: 72 mm
Gewicht: 0,80 kg
Empf. Weichenbauteile für HP 1,5 kHz(18dB/Okt.):
C1= 6,8µF Mundorf MCap400
C2= 22µF Mundorf MCap400
L1 = 0,82mH Mundorf L100

ACHTUNG Anschlusshinweis:
Durch die Metallfrontplatte ist der sehr dünne Spulendraht an jeweils einer Anschlussfahne angelötet. An dieser Stelle darf kein weiteres Kabel angelötet werden. Diese Fahnen sollten auch nicht umgebogen werden, da der Spulendraht sonst abreißen könnte. Das Anschlusskabel sollte nicht größer als 1,5mm² sein und nicht zu heiß oder zu lange gelötet werden. Ansonsten könnte sich der Spulendraht ablösen. Dieser Fall ist kein Garantiefall.

Number One of Monacor DT-300

Stück
10.3860
:   kg
!
Monacor DT-300
Monacor DT-300
30mm Gewebe-Hochtonkalotte

Beschichtete Seidenmembran, ankekoppeltes Volumen, hervorragendes Dynamikverhalten und große Stabilität auch bei tiefen Trennungen. Hochflüssiges Ferrofluid für ein feines Brillanzverhalten. Besonders geeignet für Hochleistungsanwendungen und D'Appolito-Anordnungen im Top-HiFi-Bereich.
Passendes Wave-Guide Monacor WG-300 zur Schalldruck- und Abstrahlungssteigerung, Z.B. für den Einsatz im PA- und Studio-Bereich erhältlich.
Verwendet im Klang+Ton Bausatz "Momo" (K+T 6/2009) und "Triple Play" (K+T 4/2012) sowie "Triple Play MK2".
 HiFi-Selbstbau, Online-Magazin 2008

„Der DT-300 ist aufgrund seines großen Kalottendurchmessers von 30mm und des hohen Wirkungsgrades von 92dB/2,83V/m prädestiniert für höhere Schalldruckpegel und tiefere Einsatzfrequenzen. Für laute 2-Wege-Systeme mit einer Trennfrequenz von > 2,1 kHz ist er optimal geeignet und konkurrenzlos günstig.”
DT-300 + WG-300
„Der DT-300 mit Waveguide ist der bessere DT-300: das Waveguide ermöglicht noch höhere bzw. noch verzerrungsfreiere (K3) Schalldruckpegel. Das Waveguide ist äußerst preiswert.”

Technische Daten:

Belastbarkeit: 50 W-RMS / 100 W-Max*
Impedanz: 8 Ohm
Schalldruck: 93 dB
Frequenzbereich: *2-20 kHz
Resonanzfrequenz: 750 Hz
Abmessungen:
Außendurchmesser: 116 mm
Einbaudurchmesser: 88 mm
Einbautiefe (mit Front): 52 mm
Frontplattendicke: 5 mm
Gewicht: 0,7 kg

Monacor WG-300

Stück
11.0110
:   kg
!
Monacor WG-300
Hochton-Hornvorsatz (Wave Guide) für Number One DT-300
Durch die Verwendung dieses Hornvorsatzes wird der Schalldruck und die Abstrahlcharkteristik des DT-300 so verändert, das er sich auch für PA-Anwendungen einsetzen lässt.
Verwendet im Klang+Ton Bausatz "Momo" (K+T 6/2009)
Link zum Bausatz "Momo"
Mit erheblich schalldrucksteigernder und die Abstrahlung verstetigender Wirkung (optimal angepasst für den Kalottenhochtöner DT-300). Das Rundstrahlverhalten im unteren Hochtonbereich wird dabei gezielt eingeschränkt, um z.B. Reflektionen an nahen Wänden zu vermeiden oder um gezielt bestimmte Raumsegmente zu beschallen.
(DT-300 und Befestigungsschrauben nicht im Lieferumfang.)
Abmessungen:
Außendurchmesser: 169,0 mm
Einbaudurchmesser: 116,0 mm
Einbautiefe mit DT-300 incl. Frontplatte: 78,0 mm
Frontplattenhöhe: 5,0 mm
Gewindebuchsen: 4x M4

Number One of Monacor DT-254

Stück
10.2780
:   kg
!
Monacor DT-254
Monacor DT-254
25mm High-End Gewebe-Hochtonkalotte

Beschichtete Membran, ohne Ferrofluid, Schutzgitter, sehr linearer Frequenzverlauf, tief ankoppelbar, hoch belastbar, Frontplattengestaltung zur Optimierung der Schallabstrahlung, feinzeichnender Klang, für High-End-Anwendungen geeignet.

Verwendet im Bausatz "Bodega" aus HH 4/2016

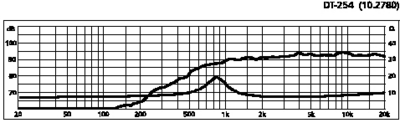

Monacor DT-254 Frequenzverlauf Klang&Ton 4/00
"Eine Überraschung im Testfeld!"

 Hobby HiFi 5/00
"Welcher Hochtöner kann da noch mithalten?"

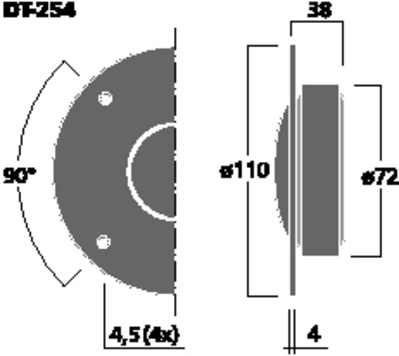

Monacor DT-254 Einbaumaße
Technische Daten:
Belastbarkeit: 90 W-RMS / 150 W-Max*
Impedanz: 8 Ohm
Schalldruck: 92 dB
Frequenzbereich: *2-22 kHz
Resonanzfrequenz: 900 Hz
Spulendurchmesser: 25 mm

Maße:
Außendurchmesser: 110 mm
Einbaudurchmesser: 85 mm
Einbautiefe (mit Front): 38 mm
Frontplattendicke: 4 mm
Magnetdurchmesser: 72 mm
Gewicht: 0,53 kg

Number One of Monacor DT-250

Stück
10.0090
:   kg
!
Monacor DT-250
Monacor DT-250

25mm Titan-Hochtonkalotte

Titan-Leichtmetall-Legierung, mit Ferrofluid, Schutgitter, durch Gummisicke perfekte Dämpfung ohne metalltypische Resonanzen, feinzeichnendes, angenehmes Klangbild, durch die klassische Rechteckform für viele Einsatzzwecke im HiFi-Bereich empfehlenswert.

Technische Daten:
Belastbarkeit: 50 W-RMS / 100 W-Max*
Impedanz: 8 Ohm
Schalldruck: 90 dB
Frequenzbereich: *3-25 kHz
Resonanzfrequenz: 1700 Hz
Abmessungen:
Außenmaße BxH: 116x86 mm
Einbaudurchmesser: 74 mm
Einbautiefe (mit Front): 26 mm
Frontplattendicke: 2 mm
Gewicht: 0,55 kg
ACHTUNG Anschlusshinweis:
Durch die Metallfrontplatte ist der sehr dünne Spulendraht an jeweils einer Anschlussfahne angelötet. An dieser Stelle darf kein weiteres Kabel angelötet werden. Das Anschlusskabel sollte nicht größer als 1,5mm² sein und nicht zu heiß oder zu lange gelötet werden. Ansonsten könnte sich der Spulendraht ablösen. Dieser Fall ist kein Garantiefall.

Number One of Monacor DT-140

Stück
10.5670
:   kg
!
Number One of Monacor DT-140
25mm Gewebe-Hochtonkalotte
25-mm-Hochtöner (1") mit Seidenkalotte. Durch Waveguide konstantes Bündelungsverhalten in Kombination mit 5- bis 6,5-Zoll-Tiefmitteltönern.
Z.B. Monacor SPH-5M oder Monacor SPH-6M. Neodym-Magnetsystem mit Kühlkörper. Sehr geringes magnetisches Streufeld.
01/2014
"Mit dem DT-140 erweitert Monacor sein Lieferprogramm um einen ausgezeichneten preisgünstigen Kalottenhochtöner mit einwandfreien Messdaten."
Monacor DT-350NFTechnische Daten:
Nennbelastbarkeit: 90 W-RMS
Max. Belastbarkeit: 150 W-Max
Impedanz: 4 Ohm
Schalldruck: 90 dB
Frequenzbereich: 2.5-20 kHzMonacor DT-350NF
Resonanzfrequenz: 1200 Hz
Spulendurchmesser: 25 mm

Maße:
Außendurchmesser: 103 mm
Einbaudurchmesser: 72 mm
Einbautiefe (mit Front): 31 mm
Frontplattenstärke: 4 mm
(nach Außen abfallend)
Magnetdurchmesser: 30 mm
Gewicht: 94 g

Number One of Monacor DT-100

Stück
10.0040
:   kg
!
Number One of Monacor DT-100
Number One of Monacor DT-100
25mm Gewebe-Hochtonkalotte

Beschichtete Membran, mit Ferrofluid, Metallfrontplatte, durch das Frontplattendesign ideal für D´Appolito-Anordnungen, für HiFi und High-End.
Auch als Ersatz für Peerless KO-10/8* verwendbar.
*Aus klanglichen Gründen sollten immer beide Hochtöner getauscht werden!
Technische Daten:
Belastbarkeit: 30 W-RMS / 60 W-Max*
Impedanz: 8 Ohm
Schalldruck: 92 dB
Frequenzbereich: *2,5-20 kHz
Resonanzfrequenz: 1500 Hz
Abmessungen:
Außenmaße BxH: 116x80 mm
Einbaudurchmesser: 72 mm
Einbautiefe (mit Front): 26 mm
Frontplattenstärke: 2 mm
Gewicht: 0,58 kg
ACHTUNG Anschlusshinweis:
Durch die Metallfrontplatte ist der sehr dünne Spulendraht an jeweils einer Anschlussfahne angelötet. An dieser Stelle darf kein weiteres Kabel angelötet werden. Das Anschlusskabel sollte nicht größer als 1,5mm² sein und nicht zu heiß oder zu lange gelötet werden. Ansonsten könnte sich der Spulendraht ablösen. Dieser Fall ist kein Garantiefall.

Number One of Monacor DT-101SK

Stück
10.0060
:   kg
!
Monacor DT-101SK
Monacor DT-101SK
25mm Gewebe-Hochtonkalotte

Beschichtete Seidenmembran, mit Ferrofluid, angekoppeltes Volumen, sehr lineares und hochauflösendes Klangbild.
Seiden-Dome mit optimaler Dämpfung, angekoppeltes, bedämpftes Volumen, hohe Linearität bis in den Brillanzbereich bei sehr gutem Wirkungsgrad, hochauflösendes Klangbild. Ein sehr guter Tweeter für alle anspruchsvollen HiFi-Anwendungen.
Auch Ersatz für Monacor DT-101*
*Aus klanglichen Gründen sollten immer beide Hochtöner getauscht werden!
Technische Daten:
Belastbarkeit: 30 W-RMS / 50 W-Max*
Impedanz: 8 Ohm
Schalldruck: 92 dB
Frequenzbereich: *2-22 kHz
Resonanzfrequenz: 900 Hz
Abmessungen:
Außendurchmesser: 100 mm
Einbaudurchmesser: 80 mm
Einbautiefe (mit Front): 45 mm
Frontplattenstärke: 3 mm
Gewicht: 0,5 kg

Number One of Monacor DT-105

Stück
10.0050
:   kg
!
Monacor DT-105
Monacor DT-105
25mm Gewebe-Hochtonkalotte

Beschichtete Membran, mit Ferrofluid, linearer Frequenzverlauf bis in den Brillanzbereich, besonders sanfte Hochtonwiedergabe.
Technische Daten:
Belastbarkeit: 30 W-RMS / 50 W-Max*
Impedanz: 8 Ohm
Schalldruck: 92 dB
Frequenzbereich: *2.5-20 kHz
Resonanzfrequenz: 1500 Hz
Abmessungen:
Außendurchmesser: 100 mm
Einbaudurchmesser: 80 mm
Einbautiefe (mit Front): 30 mm
Frontplattenstärke: 3,5 mm
Gewicht: 0,5 kg

Number One of Monacor DT-107

Stück
10.2640
:   kg
!
Monacor DT-107
Monacor DT-107

25mm Gewebe-Hochtonkalotte

Beschichtete Membran, mit Ferrofluid, höchst lineares und seidiges, brillantes Klangbild.
Verwendet im Monacor Bausatz: STRAIGHT

 ILMAG 11/01
„... eine Hochtonkalotte mit weit hinaufreichendem Frequenzgang, gutem Rundstrahlverhalten und hoher Belastbarkeit ...”
Technische Daten:
Belastbarkeit: 80 W-RMS / 130 W-Max*
Impedanz: 8 Ohm
Schalldruck: 89 dB
Frequenzbereich: *3-22 kHz
Resonanzfrequenz: 1200 Hz
Abmessungen:
Außendurchmesser: 96,5 mm
Einbaudurchmesser: 71 mm
Einbautiefe (mit Front): 23 mm
Frontplattendicke: 3 mm
Gewicht: 0,3 kg

Number One of Monacor DT-109

Stück
10.3840
:   kg
!
Monacor DT-109
Monacor DT-109
25mm Titan-Hochtonkalotte

Hochtöner mit aufwendiger titanbeschichteter Seidenmembran in besonders eleganter Gestaltung mit schützendem Gitter. Doppelmagnet und Ferrofluidkühlung. Weitreichender Frequenzgang mit günstigem Übergangsbereich zum Mitteltöner. Für alle hochwertigen HiFi-Anwendungen.
ILMAG 11/01
„Er wirkt einfach edel.”

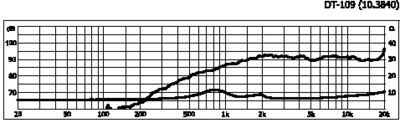

Technische Daten:
Belastbarkeit: 40 W-RMS / 80 W-Max*
Impedanz: 8 Ohm
Schalldruck: 90 dB
Frequenzbereich: *2.5-22 kHz
Resonanzfrequenz: 1200

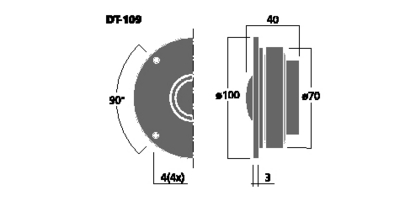

Abmessungen:
Außendurchmesser: 100 mm
Einbaudurchmesser: 72 mm
Einbautiefe (mit Front): 40 mm
Frontplattendicke: 3 mm
Magnetdurchmesser: 70 mm
Gewicht: 0,61 kg

Number One of Monacor DT-19SU

Stück
10.1970
:   kg
!
Monacor DT-19SU
Monacor DT-19SU
4007754045772

19mm Gewebe-Hochtonkalotte

Laminierte Membran, mit Ferrofluid, Doppelmagnet, linearer Frequenzverlauf, geringes Membrangewicht, optimales Brillanzverhalten, für anspruchsvolle HiFi-Anwendungen vor allem in 3-Wege-Systemen.

Technische Daten:
Belastbarkeit: 50 W-RMS / 80 W-Max*
Impedanz: 8 Ohm
Schalldruck: 91 dB
Frequenzbereich: *3-20 kHz
Resonanzfrequenz: 1500 Hz
Abmessungen:
Außendurchmesser: 100 mm
Einbaudurchmesser: 60 mm
Einbautiefe (mit Front): 33 mm
Frontplattendicke: 2 mm
Gewicht: 0,45 kg

Carpower of Monacor DT-284 "The Dome"

1 Paar
13.1410
:   kg
!
Carpower DT-284 "The Dome"
28mm Gewebe-Hochtonkalotte

Beschichtete Seidenmembran, Aluminium-Schwingspule, Neodymantrieb, Schutzgitter, High-Quality-ABS-Gehäuse mit 8-Loch-Befestigung.
Passende Schrauben (16 Stk. für 1 Paar): MZF-8614
Für den Betrieb ist eine Frequenzweiche erforderlich!  Zum Beispiel: CHP 3000
Nur dieser CARPOWER Dome-Tweeter ist "The DOME''.
Perfekter Klang mit extrem niedrigen Verzerrungen, höchste Pegelfestigkeit auch durch eine außergewöhnliche Langhubigkeit, ein einzigartiges aber trotzdem noch praktisches Design und nicht zuletzt ein verblüffend niedriger Preis machen diese Hochtonkalotte geradezu zum Allheilmittel auf der Suche nach hochwertigem Sound. Nicht nur im Auto, aber gerade dort.
 Autohifi 05/2005
„Wer den besten Hochton sucht, wird hier fündig. Der DT-284 klingt erstklassig.”
Car&HiFi 06/2004

„Der absolute Geheimtipp. Empfiehlt sich absolut für hochklassige Einbauten.”
 Klang+Ton 05/2003
„Selbst mehrfach teurere Tweeter können es meist nicht besser, wenn überhaupt.”


Technische Daten (Stück):
Belastbarkeit: 60 W-RMS / 100 W-Max*
Impedanz: 4 Ohm
Schalldruck: 91 dB
Frequenzbereich: *2-20 kHz
Resonanzfrequenz: 1300 Hz
Einbaumaße:
Außendurchmesser: 60 mm
Einbaudurchmesser: 45mm
Einbautiefe (mit Front): 21 mm
Gewicht: 170 g
Passende Schrauben (16 Stk. für 1 Paar): MZF-8614
Lieferung Paarweise !

Number One of Monacor DT-28N

Stück
10.4020
:   kg
!
Monacor DT-28N
Monacor DT-28N
28mm Gewebe-Hochtonkalotte

Beschichtete Seidenmembran, Neodymantrieb, Streufeldarm, optimal kleine Frontplatte für kleinstmögliche Hochleistungs-Boxen. Das Klangbild ist eine perfekte Synthese aus Dynamik und Feinzeichnung.
Ideal für Centerspeaker oder D´Appolito-Anordnungen!
 Klang+Ton 4/01
„Ein geradezu sensationell günstiges Angebot.”

 HiFi-Selbstbau, Online-Magazin 2008
„Ein extrem kompakter, pfiffig gemachter Hochtöner. Der DT-28N verrichtet seit 5 Jahren in unserem kleinen Studiomonitor seine Dienste und fällt besonders dadurch auf das er nicht auffällt. Auch wenn man 5 Stunden am Stück Musik hört geht dieser Hochtöner niemals auf den Nerv und bleibt immer angenehm.”

Technische Daten:
Belastbarkeit: 50 W-RMS / 100 W-Max*
Impedanz: 8 Ohm
Schalldruck: 94 dB
Frequenzbereich: *2-20 kHz
Resonanzfrequenz: 1200 Hz
Abmessungen:
Abmessungen: 55x55 mm
Einbaudurchmesser: 46 mm
Einbautiefe (mit Front): 20 mm
Frontplattendicke: 3,3 mm
Gewicht: 0,07 kg

Number One of Monacor DT-25N

Stück
10.4010
:   kg
!
Monacor DT-25N
Monacor DT-25N
25mm Gewebe-Hochtonkalotte

Beschichtete Seidenmembran, Neodymantrieb, Streufeldarm.
Ideal für Centerspeaker oder D´Appolito-Anordnungen!
Ein Hochtöner in besonders eleganter Optik. Durch die Verwendung eines Hochleistungs-Neodym-Magneten magnetisch streufeldarm und mechanisch sehr kompakt. Optimal geeignet für den Aufbau von kleineren Boxen aller Art aber auch für die Verwendung in HiFi-Standlautsprechern hoher Qualität beispielsweise in D´Appolito-Anordnungen. Sehr feinzeichnendes und natürliches Klangbild.
 Hobby HiFi 01/2008
„Nicht nur überzeugend ausgewogen und linear, überdies auch überraschend breitbandig. Makellos!”

 HiFi-Selbstbau, Online-Magazin 2008
„Der DT-25N ist ein kleiner, pfiffig gemachter Hochtöner. Der Frequenzgang ist tadellos. Auch der günstige Preis spricht für ihn.”


Technische Daten:

Belastbarkeit: 40 W-RMS / 80 W-Max*
Impedanz: 8 Ohm
Schalldruck: 95 dB
Frequenzbereich: *2,5-20 kHz
Resonanzfrequenz: 1600 Hz
Abmessungen:
Außendurchmesser: 66 mm
Einbaudurchmesser: 46 mm
Einbautiefe (mit Front): 21 mm
Frontplattendicke: 3,3 mm
Gewicht: 0,07 kg

Monacor DTM-104/8

Stück
10.5330
:   kg
!
Monacor DTM-104/8
25mm Kalottenhochtöner
Textilkalotte mit Kaptonschwingspulenträger. Günstiges Abstrahlverhalten durch Schallführung (Waveguide). Sehr gut geeignet als Ersatz für wertige HiFi-Lautsprecher.
Auch Ersatz* für Westra WDT-/XDT-25-xx8, TVM ARV-104-xx/8, IT GDT-104/8, Analogis BHT 1008 und weitere.
*Aus klanglichen Gründen sollten immer beide Hochtöner getauscht werden!

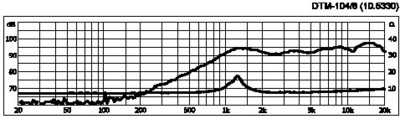

Monacor DTM-104/8Technische Daten:
Belastbarkeit: 45 W-RMS / 100 W-Max*
Impedanz: 8 Ohm
Schalldruck: 92 dB
Frequenzbereich: *2,5-19 kHz
Resonanzfrequenz: 1200 Hz
Monacor DTM-104/8

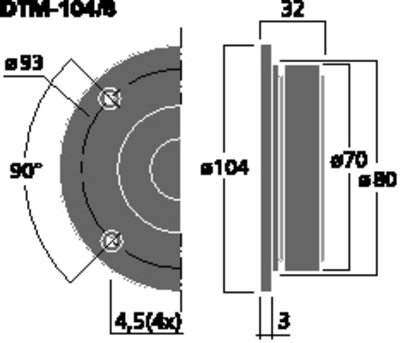

Abmessungen:

Außendurchmesser: 104 mm
Einbaudurchmesser: 80 mm
Einbautiefe (mit Frontplatte): 32 mm
Frontplattendicke: 3 mm
Magnetdurchmesser: 70 mm
Spulendurchmesser: 25 mm
Befestigungslochkreis: 93 mm
Gewicht: 0,54 kg

Die Anschlussfahnen sind mittig gegenüberliegend wie bei Westra.

Monacor DTM-104/4

Stück
10.5320
:   kg
!

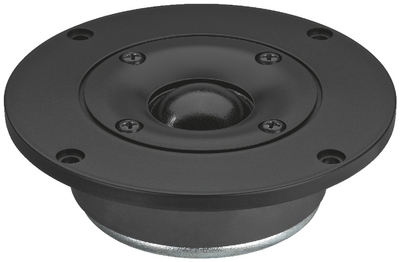

Monacor DTM-104/4
25mm Kalottenhochtöner
Textilkalotte mit Kaptonschwingspulenträger. Günstiges Abstrahlverhalten durch Schallführung (Waveguide). Sehr gut geeignet als Ersatz für wertige HiFi-Lautsprecher.
Auch Ersatz* für Westra WDT-/XDT-25-xx4, TVM ARV-104-xx/4 und weitere.
*Aus klanglichen Gründen sollten immer beide Hochtöner getauscht werden!

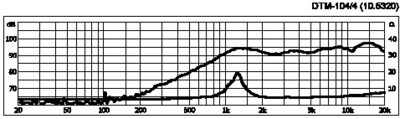

Monacor DTM-104/4Technische Daten:
Belastbarkeit: 45 W-RMS / 100 W-Max*
Impedanz: 4 Ohm
Schalldruck: 92 dB
Frequenzbereich: *2,5-19 kHz
Resonanzfrequenz: 1200 Hz
Monacor DTM-104/4
Abmessungen:

Außendurchmesser: 104 mm
Einbaudurchmesser: 80 mm
Einbautiefe (mit Frontplatte): 32 mm
Frontplattendicke: 3 mm
Magnetdurchmesser: 70 mm
Spulendurchmesser: 25 mm
Befestigungslochkreis: 93 mm
Gewicht: 0,54 kg

Die Anschlussfahnen sind mittig gegenüberliegend wie bei Westra.

Number One of Monacor DT-75/8

Stück
10.1300
:   kg
!
Monacor DT-75/8
Monacor DT-75/8
25mm Gewebe-Hochtonkalotte

Beschichtete Membran, mit Ferrofluid, universell einsetzbar.
Technische Daten:
Belastbarkeit: 25 W-RMS / 50 W-Max*
Impedanz: 8 Ohm
Schalldruck: 90 dB
Frequenzbereich: *3-20 kHz
Resonanzfrequenz: 2000 Hz
Abmessungen:
Außenmaße BxH: 93 x 69 mm
Einbaudurchmesser:ø 62 x 70 mm (incl. Anschlussfahnen)
Einbautiefe (mit Front): 28 mm
Frontplattendicke: 6 mm
Gewicht: 0,4 kg

Monacor DT-74/8

Stück
10.2070
:   kg
!
Monacor DT-74/8
Monacor DT-74/8
11mm Kunststoff-Hochtonkalotte

Polycarbonat-Membran mit Diffusor, Ferrofluid, universell einsetzbar, extrem hoher Wirkungsgrad, sehr brillantes Klangbild ähnlich einigen Bändchen-Tweetern, für HiFi und Public Address.
Technische Daten:
Belastbarkeit: 15 W-RMS / 30 W-Max*
Impedanz: 8 Ohm
Schalldruck: 98 dB
Frequenzbereich: *5-18 kHz
Resonanzfrequenz: 2000 Hz
Abmessungen:
Außendurchmesser: 74 mm
Einbaudurchmesser: 50 mm
Einbautiefe (mit Front): 24 mm
Frontplattendicke: 6 mm
Gewicht: 0,115 kg

Monacor HT-88

Stück
10.3170
:   kg
!
Monacor HT-88
Monacor HT-88
PA und HiFi-Hornhochtöner

Kurzes Kunststoffhorn, Gute Linearität, guter Wirkungsgrad, für viele DJ-Anwendungen geeignet, mit Ferrofluid.
Technische Daten:
Belastbarkeit: 50 W-RMS / 100 W-Max*
Impedanz: 8 Ohm
Schalldruck: 99 dB
Frequenzbereich: *4-18 kHz
Abstrahlwinkel: 60°/60°
Resonanzfrequenz: 2,5 kHz
Maße:
Außendurchmesser: 87x87 mm
Einbaudurchmesser: 82 mm
Einbautiefe (incl.Front): 75 mm
Frontplattenstärke: 5,6 mm
Magnetdurchmesser: 80 mm
Spulendurchmesser: 25 mm
Gewicht: 0,65 kg

Monacor HT-30

Stück
10.0190
:   kg
!
Monacor HT-30
Monacor HT-30
Mini-Hornhochtöner

Gute Linearität, guter Wirkungsgrad, mit Ferrofluid, sehr kleine Bauform.
Ideal für Mini-Beschallungssysteme und Power-HiFi.
Technische Daten:
Belastbarkeit: 50 W-RMS / 100 W-Max*
Impedanz: 8 Ohm
Schalldruck: 98 dB
Frequenzbereich: *5-20 kHz
Abstrahlwinkel: 60°/60°
Resonanzfrequenz: 2,0 kHz
Maße:
Außendurchmesser: 67x67 mm
Einbaudurchmesser: 59 mm
Einbautiefe (incl.Front): 47 mm
Frontplattenstärke: 2 mm
Magnetdurchmesser: 50 mm
Gewicht: 0,19 kg

img / Monacor MRD-34PA

Stück
10.5300
:   kg
!
img / Monacor MRD-34PA
25mm/1" PA-Hochton-Horntreiber
Mit Standard-35-mm-Gewinde (1  3/8 "), Bestückung der Lautsprecher PAB-108MK2, PAB-110MK2 und PAB-112MK2 sowie der entsprechenden PAKs. Die angegebenen akustischen Werte resultieren aus der Kombination mit dem Horn MRH-83. Eine Ersatzschwingspule (PAB-128/VC) ist erhältlich.
Verwendet im K+T Projekt "10-34" aus Klang+Ton 3/2011 kombiniert mit dem Monacor Horn MRH-83. Sehr gut auch in kombination mit Dayton H08RW einseztbar.
Technische Daten:
Belastbarkeit: 35 W-RMS / 70 W-Max
Impedanz: 8 Ohm
Schalldruck: 104 dB
Frequenzbereich: 4.0-20 kHz
Resonanzfrequenz (fs): 1200 Hz
Abstrahlwinkel: je nach Horn
Mundöffnung: 25 mm / 1"
Maße:
Abmessungen ØxH: 90 x 63 mm / 47mm
Einbauöffnung: je nach Horn
Einbautiefe: je nach Horn
Schwingspulendurchmesser: 34,5 mm
Magnetdurchmesser: 90 mm
Schraubgewinde: 35 mm / 1 3/8"
Gewicht: 1,1 kg

img / Monacor MRD-44PA

Stück
10.5310
:   kg
!
img / Monacor MRD-44PA
25mm/1" PA-Hochton-Horntreiber
Mit Standard-35-mm-Gewinde (1  3/8 "), Bestückung der Lautsprecher Monacor PAB-115MK2 und Monacor PAK-115MK2. Die angegebenen akustischen Werte resultieren aus der Kombination mit dem Horn MRH-83. Eine Ersatzschwingspule (PAB-115/VC) ist erhältlich.
Verwendet im K+T Bausatz CT 250  aus Klang+Ton 5/2010 kombiniert mit dem Horn Dayton H12RW12.
Technische Daten:
Belastbarkeit: 45 W-RMS / 90 W-Max
Impedanz: 8 Ohm
Schalldruck: 105 dB
Frequenzbereich: 3.5-20 kHz
Resonanzfrequenz (fs): 2000 Hz
Abstrahlwinkel: je nach Horn
Mundöffnung: 25 mm / 1"
Maße:
Abmessungen ØxH: 116 x 70 mm / 52mm
Einbauöffnung: je nach Horn
Einbautiefe: je nach Horn
Schwingspulendurchmesser: 44,5 mm
Magnetdurchmesser: 110 mm
Schraubgewinde: 35 mm / 1 3/8"
Gewicht: 1,6 kg

img / Monacor PAB-115/VC

Stück
11.1310
:   kg
!
Monacor PAB-115/VC
Ersatzschwingspule für Hochtontreiber
Passend für die Hochtontreiber der Monacor Lautsprecherboxen:
PAB-115MK2 und PAK-115MK2.
Sowie für den Hochtontreiber MRD-44PA.

img / Monacor PAB-128/VC

Stück
11.1320
:   kg
!
Monacor PAB-128/VC
Ersatzschwingspule für Hochtontreiber
Passend für die Hochtontreiber der Monacor Lautsprecherboxen:
PAB-108MK2, PAB-110MK2, PAB-112MK2 und PAK-108MK2, PAK-110MK2, PAK-112MK2.
Sowie für den Hochtontreiber MRD-34PA.
