Zur Zeit in der Fertigung:

 KW 30/2010  Status:    Gehäusebau

2-Wege High-End Regalbox mit Vifa XT 200/K4 und 14 NE 240/4.

Sehr kompakte Box mit hochwertiger Lautsprecherbestückung von Vifa und Weichenbauteilen von Mundorf.

Lautsprecher:
Vifa XT 200/K4, 19mm Hochton-Ringstrahler
Vifa 14 NE 240/4, 14cm High-End Neodym-Tiefmitteltöner mit Holzfaser-Papiermembran, Alu-Gusskorb

Technische Daten:
Belastbarkeit: 80 W-RMS / 120 W-Max
Impedanz: 4 Ohm
Schalldruck: 85,5 dB (1W/1m)
Frequenzbereich: 60-50.000 Hz (-3 dB)

Frequenzweiche:
Trennfrequenz: ? kHz
Filtersteilheit: 12 dB/Okt. für Hoch- und Tiefpass.
MKP Folienkondensator und Backlack-Luftspule für den Hochtöner, sowie MOX-Widerstände für die Pegelanpassung.
Große Backlack-Luftspule mit geringem Widerstand, MKP-Kondensator und RC-Schaltung mit MKP-Kondensator und MOX-Widerstand.für den Tiefmitteltöner.
Aufgebaut auf jeweils hochwertiger FR4 Platine (Hochpass und Tiefpass getrennt).

Bassreflexabstimmung:
Rohr mit 48mm Durchmesser, ca. 23cm lang. Innen gewinkelt. Ausgang strömungsoptimiert gerundet.

Maße:
Abmessungen (BxHxT): ca. 18 x 28 x 24 cm

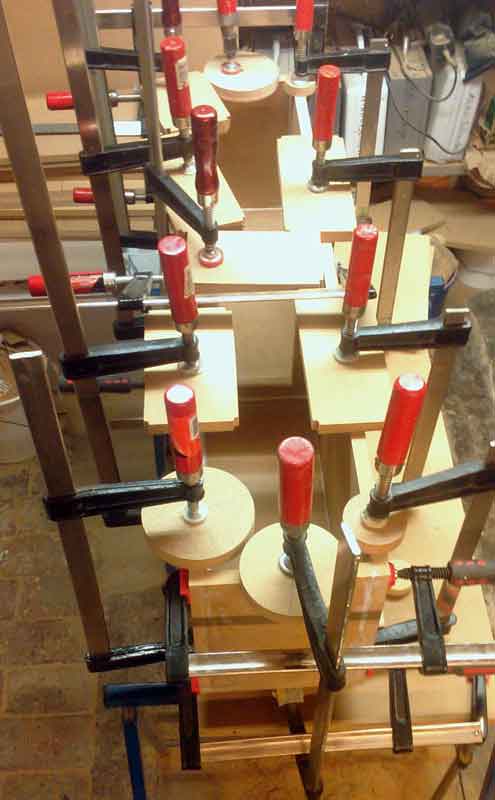

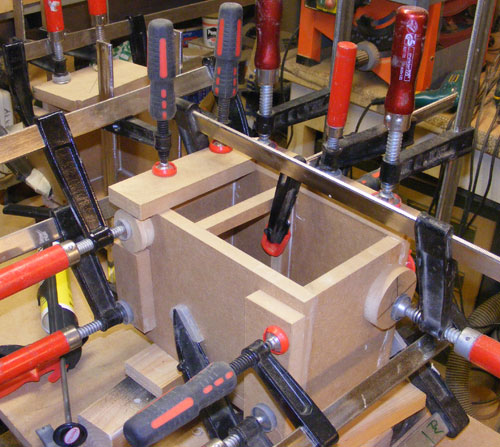

Gehäuse:

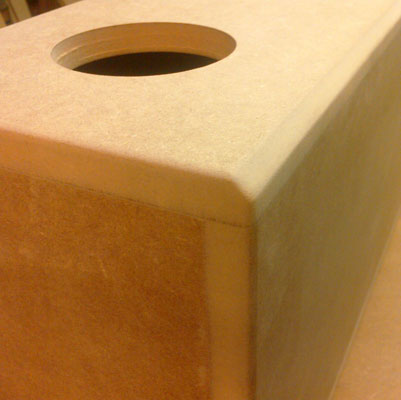

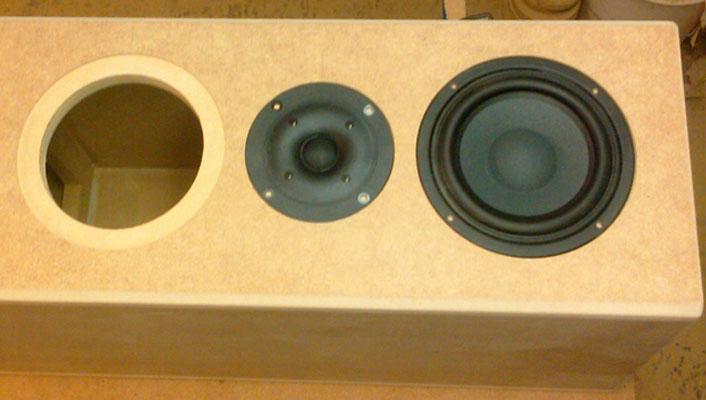

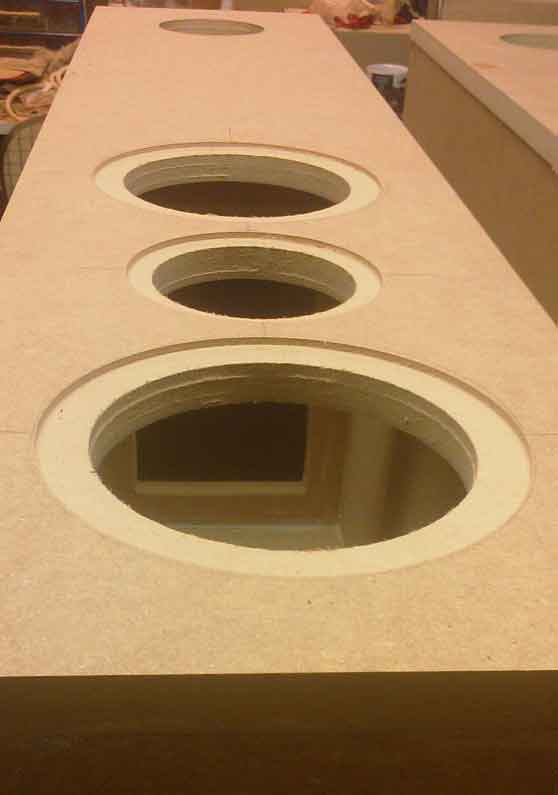

19mm MDF mit Versteifungsring. Doppelte Frontplatte (38mm) mit nach oben breiter werdenden seitlichen Schrägen zur besseren Schallabstrahlung. Chassis sind bündig in die Front eingelassen. Alle anderen Kanten sind leicht gerundet.

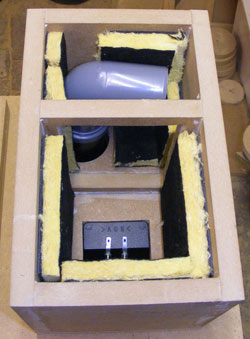

Dämmung/Dämpfung:
Bawotumex (4mm Bitumen mit 12mm Baumwollauflage) zur Dämpfung der Gehäuseresonanzen.
MDM-3 (Schafwolle-Polyester-Flies) zur Dämmung der inneren Gehäusereflexionen.

Klangbeschreibung:
Erfolgt nach Fertigstellung und Anpassung der Weiche.
