Mivoc Subwoofer
Mivoc Subwoofer
Subwoofer mit PP- und beschichteter Papiermembran. Alu-Gusskorb. Alle Chassis verfügen über sehr gute technische Ausstattung für einen optimalen Klang zu einem sehr günstigen Preis.

Mivoc SWM 68

Stück
11800680
:   kg
!
Mivoc SWM 68
16cm Tieftöner/Subwoofer
Sehr steife luftgetrocknete Papiermembran, Gummisicke, belüfteter Korb, , Polkernbohrung, Kapton Spulenträger, sehr hohe Belastbarkeit. Einsatz in sehr kompakten Gehäusen möglich.
Gehäuseempfehlung: Bassreflex 14-18 L fb 42-35 Hz, GHP 6 L mit 330µF.

 Datenblatt
Technische Daten:
Belastbarkeit: 120 W-RMS / 200 W-Max
Impedanz: 8 Ohm
Schalldruck: 86 dB
Frequenzbereich: 35- 1500 Hz
Resonanzfrequenz: 47 Hz
Gleichstromwiderstand Re: 6,6 Ohm
Membranfläche SD: 124,7 cm²
Gesamtgüte Qts: 0,41
Äquivalentvolumen Vas: 11,5 l
Spuleninduktivität Le: 0,65 mH
Abmessungen:
Außendurchmesser: 160 mm
Einbaudurchmesser: 132 mm
Einbautiefe (incl. Korbrand): 85 mm
Korbrandstärke: 7 mm
Schwingspulendurchmesser: 38 mm
Schwingspulenhöhe: 18,5 mm
Lineare Auslenkung Xmax: ± 6,3 mm
Magnetdurchmesser:  mm
Lochkreisdurchmesser: 149 mm
Befestigungslöcher: 4x 5,0 mm

Mivoc AW 2000

Stück
11802000
:   kg
!
Mivoc AW 2000
20cm Tieftöner
Hochwertig beschichtete Membran, massiver Alu-Gusskorb, belüftetes Magnetsystem, Langhub-Gummisicke, verchromte Polplatte und Schraubterminals.
Gehäuseempfehlung: Bassreflex 18-30 l, geschlossen ca. 15 l
 Datenblatt
Auch verwendbar als Ersatz für WESTRA XW-200-2114.

Technische Daten:
Belastbarkeit: 120 W-RMS / 300 W-Max
Impedanz: 4 Ohm
Schalldruck: 88 dB
Frequenzbereich: 30-500 Hz
Resonanzfrequenz: 30 Hz
Gleichstromwiderstand Re: 3 Ohm
Membranfläche SD: 214 cm²
Gesamtgüte Qts: 0,29
Äquivalentvolumen Vas: 37 l
Spuleninduktivität Le: 1,1 mH

Abmessungen:
Außendurchmesser: 209 mm
Einbaudurchmesser: 183 mm
Einbautiefe (incl. Korbrand): 109 mm
Korbrandstärke: 13 mm
Schwingspulendurchmesser: 38 mm
Schwingspulenhöhe: 19 mm
Lineare Auslenkung Xmax: ± 6,5 mm
Magnetdurchmesser: - mm
Lochkreisdurchmesser: 196 mm
Befestigungslöcher: 4x 6 mm

Mivoc AW 3000

Stück
11803000
:   kg
!
Mivoc AW 3000
30cm Tieftöner
Hochwertig beschichtete Membran, massiver Alu-Gusskorb, belüftetes Magnetsystem, Langhub-Gummisicke, verchromte Polplatte und Schraubterminals.
Gehäuseempfehlung: Bassreflex 60-100 l, geschlossen ca. 40-55 l
 Datenblatt

Technische Daten:
Belastbarkeit: 180 W-RMS / 450 W-Max
Impedanz: 4 Ohm
Schalldruck: 93 dB
Frequenzbereich: 25-800 Hz
Resonanzfrequenz: 27 Hz
Gleichstromwiderstand Re: 3 Ohm
Membranfläche SD: 507 cm²
Gesamtgüte Qts: 0,31
Äquivalentvolumen Vas: 97 l
Spuleninduktivität Le: 1,4 mH

Abmessungen:
Außendurchmesser: 315 mm
Einbaudurchmesser: 284 mm
Einbautiefe (incl. Korbrand): 138 mm
Korbrandstärke: 14 mm
Schwingspulendurchmesser: 63 mm
Schwingspulenhöhe: 19 mm
Lineare Auslenkung Xmax: ± 6,5 mm
Magnetdurchmesser: - mm
Lochkreisdurchmesser: 300 mm
Befestigungslöcher: 8x 6 mm

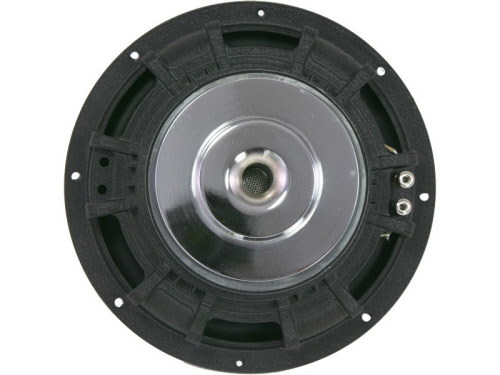

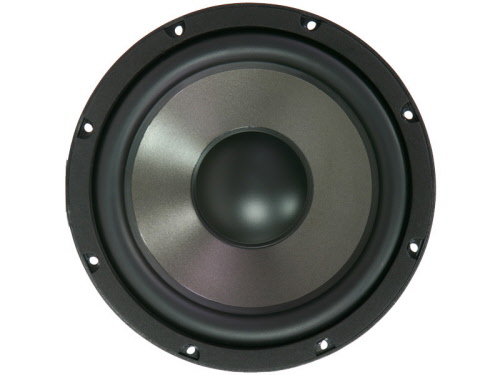

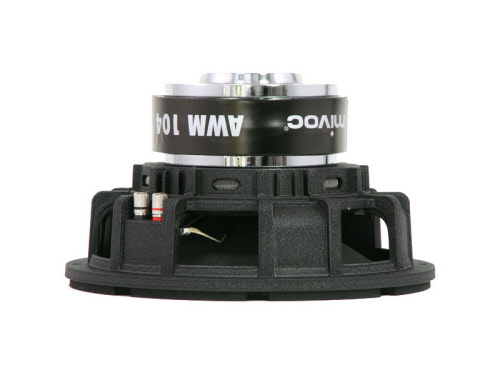

Mivoc AWM 104

Stück
11801040
:   kg
!

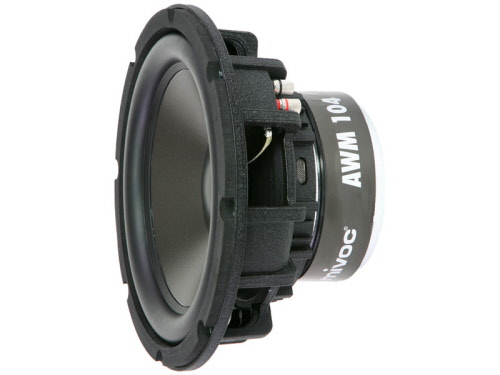

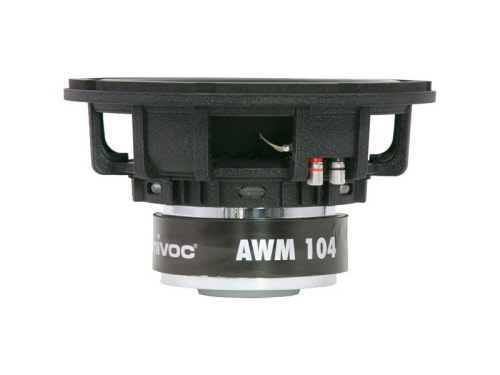

Mivoc AWM 104
25cm Subwoofer
Hochdämpfende beschichtete Membran, Alu-Gusskorb, 28 mm breite Langhub-Gummisicke, Doppelmagnet, belüftete Doppelzentrierung, Polkernbohrung, verchromte Polplatten und Schraubterminal.
In kleinen Bassreflexgehäusen einsetzbar.
Gehäuseempfehlung: Bassreflex ca. 24-30 l
Passendes Verstärkermodul für den Einsatz als aktiver Subwoofer: Mivoc AM 80 oder Mivoc AM 120
 Datenblatt Mivoc AWM 104
Technische Daten:
Belastbarkeit: 200 W-RMS / 500 W-Max
Impedanz: 4 Ohm
Schalldruck: 88 dB
Frequenzbereich: fs-300 Hz
Resonanzfrequenz: 31 Hz
Gleichstromwiderstand Re: 3,1 Ohm
Membranfläche SD: 346 cm²
Gesamtgüte Qts: 0,26
Äquivalentvolumen Vas: 37,0 l
Spuleninduktivität Le: 2.3 mH
Abmessungen:
Außendurchmesser: 270 mm
Einbaudurchmesser: 236 mm
Einbautiefe (incl. Korbrand): 156 mm
Korbrandstärke: 14 mm
Schwingspulendurchmesser: 50 mm
Schwingspulenhöhe: 28 mm
Lineare Auslenkung Xmax: ± 9 mm
Magnetdurchmesser/Höhe: 140 x 40 mm
Befestigungslochkreis: - mm
Befestigungslöcher: 8x 6 mm
Empfohlene Befestigungsschrauben: 8 Stück IKS 30

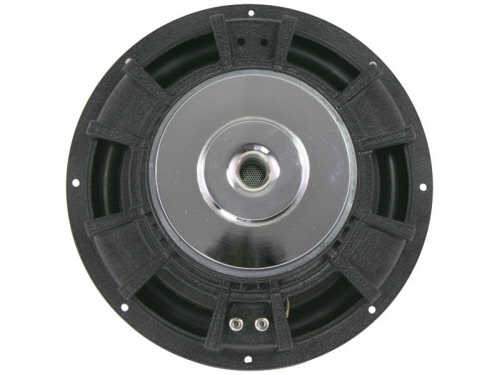

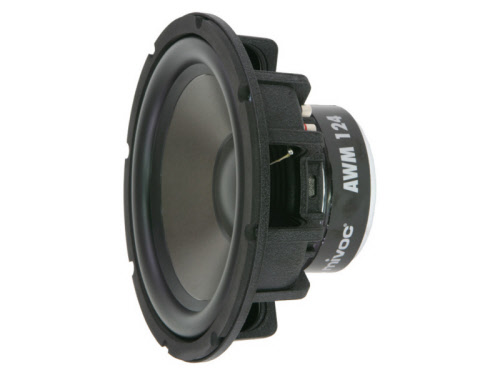

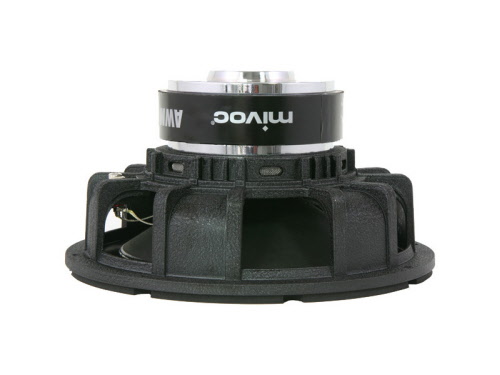

Mivoc AWM 124

Stück
11801240
:   kg
!

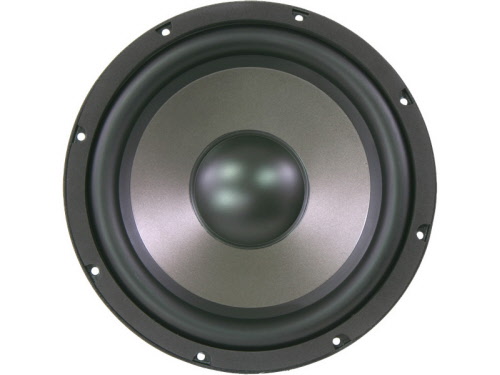

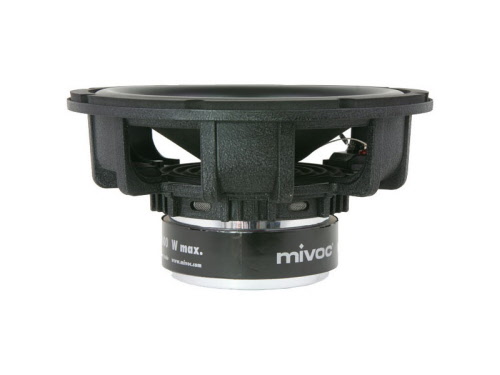

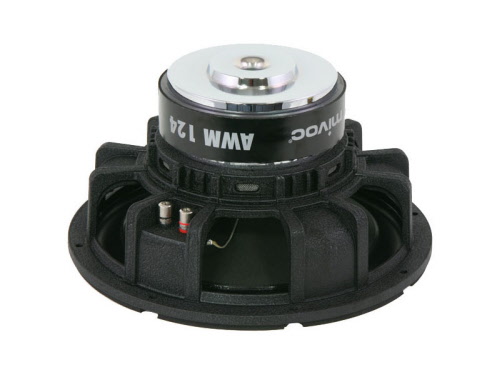

Mivoc AWM 124
30cm Subwoofer
Hochdämpfende beschichtete Membran, Alu-Gusskorb, 28 mm breite Langhub-Gummisicke, Doppelmagnet, belüftete Doppelzentrierung, Polkernbohrung, verchromte Polplatten und Schraubterminal.
In kleinen Bassreflexgehäusen einsetzbar.
Gehäuseempfehlung: Bassreflex ca. 35-45 l
Passendes Verstärkermodul für den Einsatz als aktiver Subwoofer: Mivoc AM 120
 Datenblatt Mivoc AWM 124 (PDF 150 kB)
Technische Daten:
Belastbarkeit: 220 W-RMS / 600 W-Max
Impedanz: 4 Ohm
Schalldruck: 91 dB
Frequenzbereich: fs-300 Hz
Resonanzfrequenz: 30 Hz
Gleichstromwiderstand Re: 3,1 Ohm
Membranfläche SD: 507 cm²
Gesamtgüte Qts: 0,25
Äquivalentvolumen Vas: 68,0 l
Spuleninduktivität Le: 2,3 mH
Abmessungen:
Außendurchmesser: 320 mm
Einbaudurchmesser: 286 mm
Einbautiefe (incl. Korbrand): 171 mm
Korbrandstärke: 14 mm
Schwingspulendurchmesser: 50 mm
Schwingspulenhöhe: 28 mm
Lineare Auslenkung Xmax: ± 9 mm
Magnetdurchmesser/Höhe: 140 x 40 mm
Befestigungslochkreis: 305 mm
Befestigungslöcher: 8x 6 mm
Empfohlene Befestigungsschrauben: 8 Stück IKS 30
