Westra/HKM Hochtöner
WESTRA/HKM Hochtöner mit Papierkonus, Kunststoff- und Gewebekalotten von 13-25 mm sowie Hochtonhörner. Als Ersatz für ältere Boxen und Neuentwicklungen. Mit sehr gutem Preis-/Leistungsverhältnis und exzellenten Klang.
Lautsprecher mit ** sind nicht mehr lieferbar. / Speakers with ** are no longer available.

Westra OT-57-218

Stück
01570218_
:   kg
!
Westra OT-57-218
Westra OT-57-218
50mm Konushochtöner
Beschichtete Papiermembran, geschlossener Stahlkorb.
Ersatz für div. Westra ST, BT, OT-57-xx8 Hochtöner.

 Technische Daten:
  • Belastbarkeit: 80 W-RMS / 100 W-Max*
  • Impedanz: 8 Ohm
  • Schalldruck: 88 dB
  • Frequenzbereich: *6-20 kHz
  • Resonanzfrequenz: 1250 Hz
  •  Einbaumaße:
  • Außendurchmesser: 58,5 x 58,5 mm
  • Einbaudurchmesser: 52 mm
  • Einbautiefe: 27,5 mm
  • Frontstärke: 0,6 mm
  • Gewicht: 0,1 kg
  • * Leistungsangaben gemessen mit Frequenzweiche 12dB/Okt.

    Westra WDT-13-138

    Stück
    01813138
    :   kg
    !
    Westra WDT-13-138
    13mm Kalottenhochtöner
    Mylar-Membran, mechanischer Equalizer, Ferrofluid.
    Ideal für Miniboxen und Surroundlautsprecher.
    Passend für die Kombination mit: HKM XW-87-604 und -608
    Jetzt wieder lieferbar !
     Technische Daten:
  • Belastbarkeit: 60 W-RMS / 100 W-Max*
  • Impedanz: 8 Ohm
  • Schalldruck: 92 dB
  • Frequenzbereich: *6-22 kHz
  • Resonanzfrequenz: 2000 Hz
  •  Einbaumaße:
  • Außendurchmesser: 78 mm
  • Einbaudurchmesser: 50 mm
  • Einbautiefe: 24 mm
  • Frontstärke: 3,5 mm
  • Gewicht: 0,1 kg
  • * Leistungsangaben gemessen mit Frequenzweiche 12dB/Okt.

    Westra XDT-13-108**

    01813108
    :   kg
    !
    Größeres Bild
    13mm Kalottenhochtöner
    Mylar-Membran, mechanischer Equalizer, Ferrofluid.
    Ideal für Miniboxen und Surroundlautsprecher.
    ** Nicht mehr lieferbar / No longer available !
    Alternativ bitte als Ersatz:
    LP 50/MG oder WDT-13-138 verwenden.
     Technische Daten:
  • Belastbarkeit: 50 W-RMS / 100 W-Max*
  • Impedanz: 8 Ohm
  • Schalldruck: 94 dB
  • Frequenzbereich: *6-22 kHz
  • Resonanzfrequenz: 2600 Hz
  •  Einbaumaße:
  • Außenmaße: 51,5x51,5 mm
  • Einbaudurchmesser: 42 mm
  • Einbautiefe: 21 mm
  • Frontstärke: 3 mm
  • Gewicht: 0,1 kg
  • * Leistungsangaben gemessen mit Frequenzweiche 12dB/Okt.

    Westra ODT-19-6**

    01988006
    :   kg
    !
    Größeres Bild
    19mm Kalottenhochtöner

    Novofol-Membran, mechanischer Equalizer.
    Verwendet z.B. in: I.Q Labor 3
    ** Nicht mehr lieferbar / No longer available !
    Ersatztyp:
    Visaton DT-94/8 Ohm
    Bitte beachten: Aussendurchmesser ist rund Ø 94mm!

    Technische Daten:
    Belastbarkeit: 80 W-RMS / 100 W-Max*
    Impedanz: 6 Ohm
    Schalldruck: 91 dB
    Frequenzbereich: *3.5-20 kHz
    Resonanzfrequenz: 960 Hz
    Einbaumaße:
    Außendurchmesser: 83x83 mm
    Einbaudurchmesser: 72 mm
    Magnetdurchmesser: 60 mm
    Einbautiefe (incl.Front): 32 mm
    Frontplattenstärke: 5 mm
    * Leistungsangaben gemessen mit Frequenzweiche 12dB/Okt.

    Westra XDT-19-508**

    !
    Größeres Bild
    19mm Kalottenhochtöner

    Beschichtete Gewebemembran.
    ** Nicht mehr lieferbar / No longer available !
    Ersatztyp:
    Visaton DT-94/8 Ohm
    Bitte beachten: Aussendurchmesser ist 1mm größer!
    Technische Daten:
    Belastbarkeit: 80 W-RMS / 150 W-Max*
    Impedanz: 8 Ohm
    Schalldruck: 89 dB
    Frequenzbereich: *3.5-20 kHz
    Resonanzfrequenz: 1050 Hz
    Einbaumaße:
    Außendurchmesser: 93 mm
    Einbaudurchmesser: 82 mm
    Einbautiefe (incl.Front): 24 mm
    Frontplattenstärke: 3 mm
    * Leistungsangaben gemessen mit Frequenzweiche 12dB/Okt.

    Westra/HKM XDT-25-924**

    01925924
    :   kg
    !
    Größeres Bild
    25mm Kalottenhochtöner
    Beschichtete Seidenmembran, Equalizer-Schutgitter.
    Ersatz für XDT-25-904, WDT-25-804 sowie weitere xDT-25-xx4 Modelle !
    ** Nicht mehr lieferbar / No longer available !
    Bitte Monacor DTM-104/4 verwenden.

     Datenblatt.pdf
     (134 kB)
     Technische Daten:
  • Belastbarkeit: 100 W-RMS/200 W-Max*
  • Impedanz: 4 Ohm
  • Schalldruck (1W/1m): 92 dB
  • Frequenzbereich (-3 dB): 3.0-22 kHz
  • Resonanzfrequenz fs: 1100 Hz
  •  Einbaumaße:
  • Außendurchmesser: 104 mm
  • Einbaudurchmesser: 71 mm (ohne Anschlussfahne)
  • Einbautiefe (incl. Front): 28 mm
  • Frontplattenhöhe: 3 mm
  • Magnetdurchmesser: 70 mm
  • * Leistungsangaben gemessen mit Frequenzweiche ab 4 kHz mit 12dB/Okt.

    Westra/HKM XDT-25-928**

    Stück
    01924928
    :   kg
    !
    Größeres Bild
    25mm Kalottenhochtöner
    Beschichtete Seidenmembran, Equalizer-Schutgitter.
    Ersatz für XDT-25-908, WDT-25-808 sowie weitere xDT-25-xx8 Modelle !
    ** Nicht mehr lieferbar / No longer available !
    Ersatz:
    Monacor DTM-104/8
     Datenblatt.pdf
     (134 kB)
     Technische Daten:
  • Belastbarkeit: 100 W-RMS/200 W-Max*
  • Impedanz: 8 Ohm
  • Schalldruck (1W/1m): 92 dB
  • Frequenzbereich (-3 dB): 3.0-22 kHz
  • Resonanzfrequenz fs: 1100 Hz
  •  Einbaumaße:
  • Außendurchmesser: 104 mm
  • Einbaudurchmesser: 71 mm (ohne Anschlussfahne)
  • Einbautiefe (incl. Front): 28 mm
  • Frontplattenhöhe: 3 mm
  • Magnetdurchmesser: 70 mm
  • * Leistungsangaben gemessen mit Frequenzweiche ab 4 kHz mit 12dB/Okt.

    Westra/HKM XDT-25-974**

    01924974
    :   kg
    !
    Größeres Bild
    25mm Kalottenhochtöner
    Beschichtete Seidenmembran, optimierte Schallführung.
    Ersatz für XDT-25-904, sowie WDT-25-/XDT-25- 4 Ohm Modelle !
    ** Nicht mehr lieferbar / No longer available !
    Als Ersatz bitte Monacor DTM-104/4
    verwenden.
     Technische Daten:
  • Belastbarkeit: 100 W-RMS / 200-W Max*
  • Impedanz: 4 Ohm
  • Schalldruck: 90 dB
  • Frequenzbereich: 3-20 kHz
  • Resonanzfrequenz: 950 Hz
  •  Einbaumaße:
  • Außendurchmesser: 103 mm
  • Einbaudurchmesser: 82 mm
  • Einbautiefe (incl. Front): 34 mm
  • Frontplattenhöhe: 3 mm
  • Magnetdurchmesser: 70 mm
  • * Leistungsangaben gemessen mit Frequenzweiche ab 4 kHz mit 12dB/Okt.

    Westra/HKM XDT-25-978**

    01924978
    :   kg
    !
    Größeres Bild
    25mm Kalottenhochtöner
    Beschichtete Seidenmembran, optimierte Schallführung.
    Ersatz für XDT-25-908, WDT-25-808 sowie weitere WDT-25-/XDT-25- Modelle !
    ** Nicht mehr lieferbar / No longer available !
    Als Ersatz bitte Monacor DTM-104/8 verwenden.
     Technische Daten:
  • Belastbarkeit: 100 W-RMS / 200-W Max*
  • Impedanz: 8 Ohm
  • Schalldruck: 90 dB
  • Frequenzbereich: 3-20 kHz
  • Resonanzfrequenz: 950 Hz
  •  Einbaumaße:
  • Außendurchmesser: 103 mm
  • Einbaudurchmesser: 82 mm
  • Einbautiefe (incl. Front): 34 mm
  • Frontplattenhöhe: 3 mm
  • Magnetdurchmesser: 70 mm
  • * Leistungsangaben gemessen mit Frequenzweiche ab 4 kHz mit 12dB/Okt.

    Westra XDT-25-888**

    09192688
    :   kg
    !
    Größeres Bild
    25mm Kalottenhochtöner

    Beschichtete Seidenmembran, magnetisch geschirmt.
    ** Nicht mehr lieferbar / No longer available !
    Als Ersatz bitte GDT-104R/TV verwenden.
    Technische Daten:
    Belastbarkeit: 100 W-RMS*
    Impedanz: 8 Ohm
    Schalldruck: 90 dB
    Frequenzbereich: *3.5-20 kHz
    Resonanzfrequenz: 1150 Hz
    Einbaumaße:
    Außendurchmesser: 104 mm
    Einbaudurchmesser: 82
    Einbautiefe (incl. Front): 45 mm
    Frontplattenhöhe: 3 mm
    * Leistungsangaben gemessen mit Frequenzweiche ab 4 kHz mit 12dB/Okt.

    Westra SH-25-608**

    01925608
    :   kg
    !
    Westra SH-25-608
    25mm Kalottenhochtonhorn

    Laminierte Membran, NOMEX Spulenträger, hoher Schalldruck, kurzes Kunststoffhorn.
    ** Nicht mehr lieferbar / No longer available !
    Ersatztyp: Monacor HT-88
     Datenblatt.pdf (282 kB)
    Technische Daten:
    Belastbarkeit: 100 W-RMS / 200 W-Max*
    Impedanz: 8 Ohm
    Schalldruck: 102 dB
    Frequenzbereich: 5-19 kHz
    Resonanzfrequenz: 1530 Hz
    Gleichstromwiderstand Re: 6.2 Ohm
    Spulendurchmesser: 26 mm
    Einbaumaße:
    Außendurchmesser: 98 mm
    Einbaudurchmesser: 72 mm
    Einbautiefe (incl. Front): 66 mm
    Frontplattenhöhe: 4 mm
    Magnetdurchmesser: 71 mm
    * Leistungsangaben gemessen mit Frequenzweiche ab 5 kHz mit 12dB/Okt.

    Westra/HKM XH-25-408**

    01250408
    :   kg
    !
    Größeres Bild
    25mm Kalottenhochtonhorn
    Laminierte Membran, kurzes Kunststoffhorn, HiFi geeignet.
    ** Nicht mehr lieferbar / No longer available !
    Ersatztyp:
    Monacor HT-88
    Technische Daten:
    Belastbarkeit: 100 W-RMS/200 W-MAX*
    Impedanz: 8 Ohm
    Schalldruck: 100 dB (1W/1m)
    Frequenzbereich: 5-18 kHz
    Resonanzfrequenz: 1500 Hz
    Einbaumaße:
    Außendurchmesser: 87x87 mm
    Einbaudurchmesser: 68 mm
    Einbautiefe (incl. Front): 69 mm
    Frontplattenhöhe: 3 mm
    Gewicht: 0,39 kg
    * Leistungsangaben gemessen mit Frequenzweiche ab 5 kHz mit 12dB/Okt.

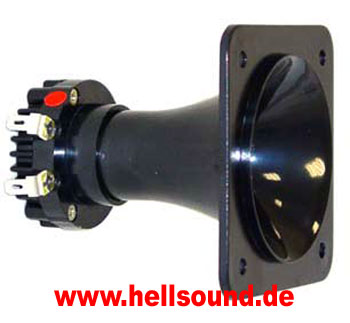

    HKM XH-25-268**

    0102526
    :   kg
    !
    Größeres Bild
    25mm PA-Hochtonhorn
    Laminierte Membran, ABS Kunststoffhorn, Neodym Magnetsystem, hoher Schalldruck.
    Ersatz für Westra XH-25-908 und HKM XH-25-408.
    ** Nicht mehr lieferbar / No longer available !
    Ersatztyp:
    Monacor HT-88
    Technische Daten:
    Belastbarkeit: 100 W-RMS/200 W-Max*
    Impedanz: 8 Ohm
    Schalldruck: 101 dB
    Frequenzbereich: 5-16 kHz
    Resonanzfrequenz: 1500 Hz
    Einbaumaße:
    Außendurchmesser: 86x86 mm
    Einbaudurchmesser: 65 mm
    Einbautiefe (incl. Front): 83 mm
    Frontplattenhöhe: 3 mm
    Magnetdurchmesser (Kühlkörper): 50 mm
    Gewicht: 0,2 kg
    * Leistungsangaben gemessen mit Frequenzweiche ab 5 kHz mit 12dB/Okt.
