Mivoc Tiefmitteltöner
Mivoc Tiefmittel- und Tieftöner
Tiefmittel- und Tieftöner mit Alu-, Papier-, PP-, Mehrschicht- und beschichteter Titanmembran. Teils mit Alu-Gusskorb. Alle Chassis verfügen über sehr gute technische Ausstattung für einen optimalen Klang zu einem sehr günstigen Preis.

Mivoc FR 358 N

Stück
11803580
:   kg
!
Mivoc FR 358 N
86mm Breitbänder
Optimierter Aluminium Korb mit sehr guter Belüftung und innenliegendem Neodym-Magnetsystem. Speziell für dieses Chassis entwickelte Papiermembran und Sicke.
Fullrange Chassis mit glattem, ausgedehntem Frequenzgang bis 20 kHz und sehr gutem Wirkungsgrad. Einsatz ab ca. 80 Hz möglich, ab 150 Hz (FAST) sehr hoher Maximalschalldruck (>105 dB).
Gehäuseempfehlungen: Geschlossen 1,2 L, GHP 0,6 L mit 200µF, Bassreflex 1,6 L fB 85 Hz.


 Datenblatt
Technische Daten:
Belastbarkeit: 50 W-RMS / 80 W-Max
Impedanz: 8 Ohm
Schalldruck: 89 dB
Frequenzbereich: 80 - 20000 Hz
Resonanzfrequenz: 88 Hz
Gleichstromwiderstand Re: 7,3 Ohm
Membranfläche SD: 36,3 cm²
Gesamtgüte Qts: 0,32
Äquivalentvolumen Vas: 2,5 l
Spuleninduktion Le: 0,23 mH
Abmessungen:
Außendurchmesser: 86 x 86 mm
Einbaudurchmesser: 77 mm
Einbautiefe (incl. Korbrand): 51 mm
Korbrandstärke: 4 mm
Schwingspulendurchmesser: 25 mm
Schwingspulenhöhe: 10 mm
Lineare Auslenkung Xmax: ± 3 mm
Magnetdurchmesser: - mm
Lochkreisdurchmesser: 99 mm
Befestigungslöcher: 4x 5,0 mm

Mivoc SWM 68

Stück
11800680
:   kg
!
Mivoc SWM 68
16cm Tieftöner/Subwoofer
Sehr steife luftgetrocknete Papiermembran, Gummisicke, belüfteter Korb, , Polkernbohrung, Kapton Spulenträger, sehr hohe Belastbarkeit. Einsatz in sehr kompakten Gehäusen möglich.
Gehäuseempfehlung: Bassreflex 14-18 L fb 42-35 Hz, GHP 6 L mit 330µF.

 Datenblatt
Technische Daten:
Belastbarkeit: 120 W-RMS / 200 W-Max
Impedanz: 8 Ohm
Schalldruck: 86 dB
Frequenzbereich: 35- 1500 Hz
Resonanzfrequenz: 47 Hz
Gleichstromwiderstand Re: 6,6 Ohm
Membranfläche SD: 124,7 cm²
Gesamtgüte Qts: 0,41
Äquivalentvolumen Vas: 11,5 l
Spuleninduktivität Le: 0,65 mH
Abmessungen:
Außendurchmesser: 160 mm
Einbaudurchmesser: 132 mm
Einbautiefe (incl. Korbrand): 85 mm
Korbrandstärke: 7 mm
Schwingspulendurchmesser: 38 mm
Schwingspulenhöhe: 18,5 mm
Lineare Auslenkung Xmax: ± 6,3 mm
Magnetdurchmesser:  mm
Lochkreisdurchmesser: 149 mm
Befestigungslöcher: 4x 5,0 mm

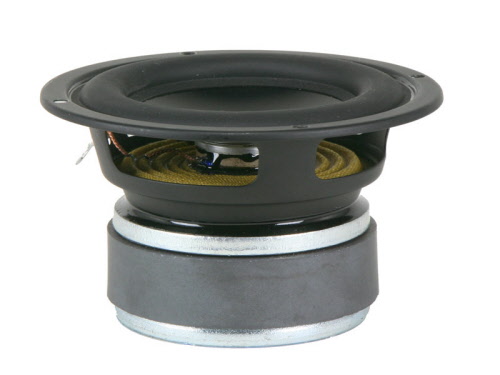

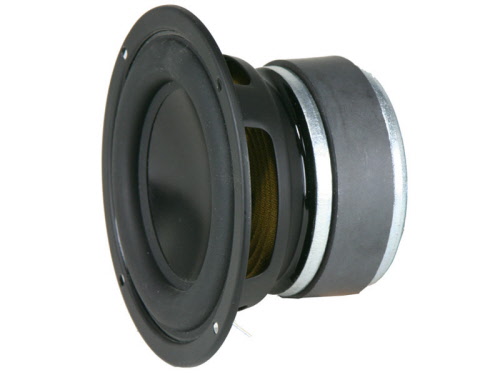

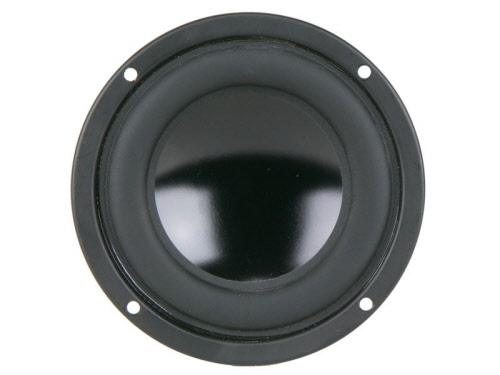

Mivoc WAL 416

Stück
11804160
:   kg
!
Mivoc WAL 416, weitere Bilder >>>
10cm Tiefmitteltöner
Inverse Aluminium-Membran, Kapton Spulenträger, Langhub-Gummisicke, großes Magnetsystem.
- unkomplizierte Montage ohne Einfräsung möglich
- sehr präzise und druckvolle Basswiedergabe
- ideale Bestückung für schlanke HiFi Lautsprecherboxen
- Empfehlenswerte Bestückung pro Box:
  4 Stück WAL 416 (parallel) + Folien-Hochtöner KFT 130 M
Verwendet im Bausatz: SIXTEEN

Datenblatt Mivoc WAL 416 (PDF 247 kB)
Technische Daten:
Belastbarkeit: 60 W-RMS / 150 W-Max
Impedanz: 16 Ohm
Schalldruck: 83 dB
Frequenzbereich: fs- 3000 Hz
Resonanzfrequenz: 61 Hz
Gleichstromwiderstand Re: 11,2 Ohm
Membranfläche SD: 53 cm²
Gesamtgüte Qts: 0,55
Äquivalentvolumen Vas: 4,0 l
Spuleninduktion Le: 0,9 mH
Abmessungen:
Außendurchmesser: 116 mm
Einbaudurchmesser: 94 mm
Einbautiefe (incl. Korbrand): 68 mm
Korbrandstärke: 3 mm
Schwingspulendurchmesser: 25 mm
Schwingspulenhöhe: 16 mm
Lineare Auslenkung Xmax: ± 5 mm
Magnetdurchmesser: - mm
Lochkreisdurchmesser: - mm
Befestigungslöcher: 4x 4,0 mm

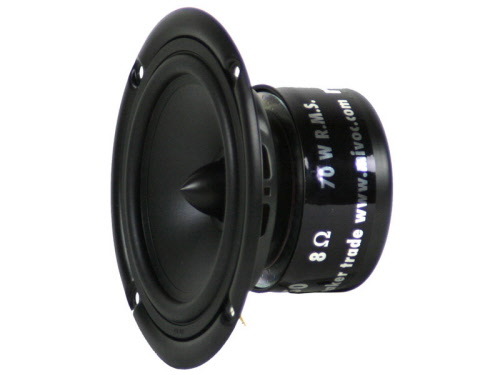

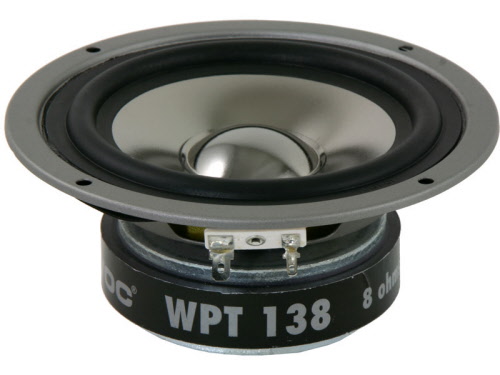

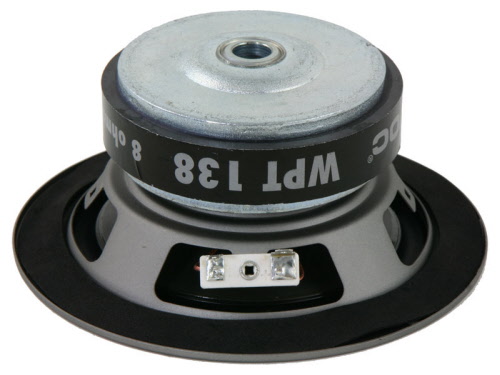

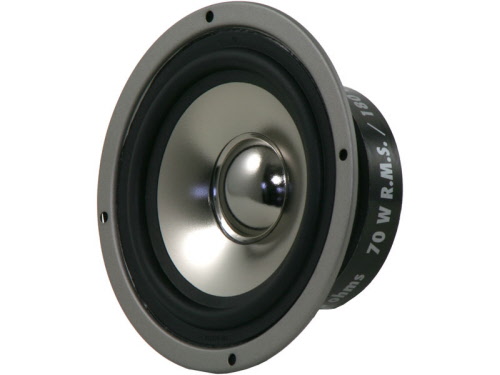

Mivoc WPT 138

Stück
11801380
:   kg
!
Mivoc WPT 138, weitere Bilder >>>
13cm Tiefmitteltöner
Titanbeschichtete, hochdämpfende PP-Membran, Kapton Spulenträger, Langhub-Gummisicke, universelle Parameter, linearer Frequenzgang.
Sehr gut kombinierbar mit Mivoc Hochtöner HG 258 G Titan oder HGH 258 FN-II Titan.
 Datenblatt Mivoc WPT 138 (PDF 193 kB)
Technische Daten:
Belastbarkeit: 70 W-RMS / 180 W-Max
Impedanz: 8 Ohm
Schalldruck: 87 dB
Frequenzbereich: fs- 3500 Hz
Resonanzfrequenz: 51 Hz
Gleichstromwiderstand Re: 6,3 Ohm
Membranfläche SD: 82 cm²
Gesamtgüte Qts: 0,45
Äquivalentvolumen Vas: 11,6 l
Spuleninduktivität Le: 0,5 mH
Abmessungen:
Außendurchmesser: 145 mm
Einbaudurchmesser: 110 mm
Einbautiefe (incl. Korbrand): 62 mm
Korbrandstärke: 3 mm
Schwingspulendurchmesser: 25 mm
Schwingspulenhöhe: 13 mm
Lineare Auslenkung Xmax: ± 3,5 mm
Magnetdurchmesser: - mm
Lochkreisdurchmesser: - mm
Befestigungslöcher: 4x 4,0 mm

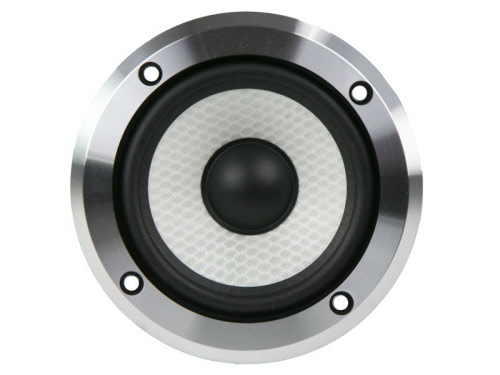

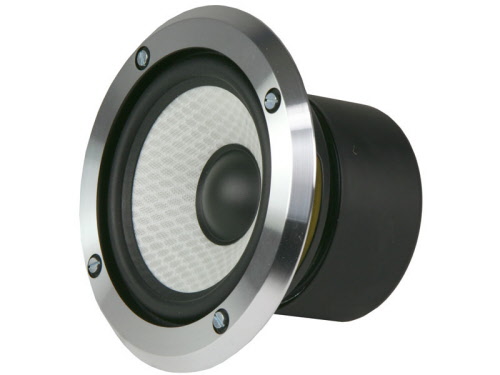

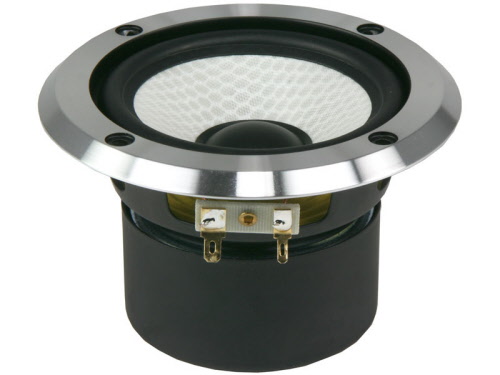

Mivoc XAW 110 HC-II

Stück
11801102
:   kg
!
Mivoc XAW 110 HC-II
10cm Tiefmitteltöner
3-Schichten Honeycomb Membran, Kapton Spulenträger, Neodym-Magnetsystem, Langhub-Gummisicke, massiver gedrehter Alu-Montagering, sehr linearer Frequenzgang. Sehr gut kombinierbar mit Mivoc Hochtöner XGH 258 Alu.
 Datenblatt Mivoc XAW 110 HC-II
Dieser Lautsprecher wird durch das Nachfolgemodell XAW 110 HC II ersetzt.
Technische Daten:
Belastbarkeit: 60 W-RMS / 150 W-Max
Impedanz: 8 Ohm
Schalldruck: 86 dB
Frequenzbereich: 50-3500 Hz
Resonanzfrequenz: 50 Hz
Gleichstromwiderstand Re: 6,2 Ohm
Membranfläche SD: 54,1 cm²
Gesamtgüte Qts: 0,31
Äquivalentvolumen Vas: 5,8 l
Spuleninduktion Le: 0,4 mH
Abmessungen:
Außendurchmesser: 124 mm
Einbaudurchmesser: 92 mm
Einbautiefe (incl. Korbrand): 64 mm
Korbrandstärke: 8 mm
Schwingspulendurchmesser: 25 mm
Schwingspulenhöhe: 10 mm
Lineare Auslenkung Xmax: ± 3 mm
Magnetdurchmesser: - mm
Lochkreisdurchmesser: - mm
Befestigungslöcher: 4

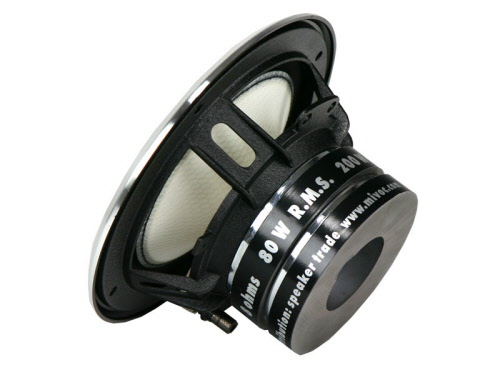

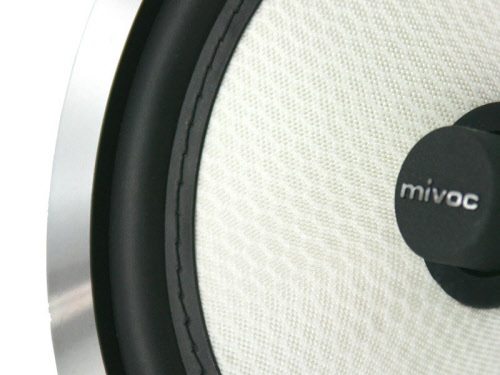

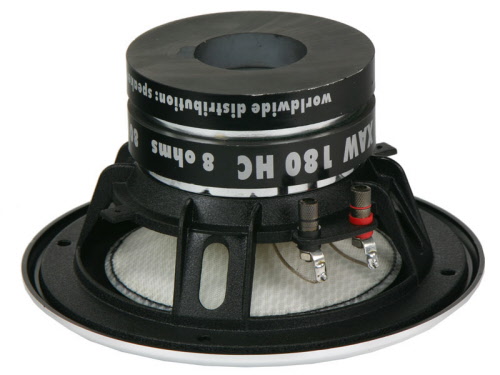

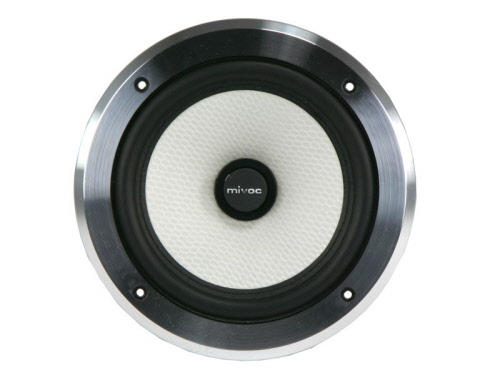

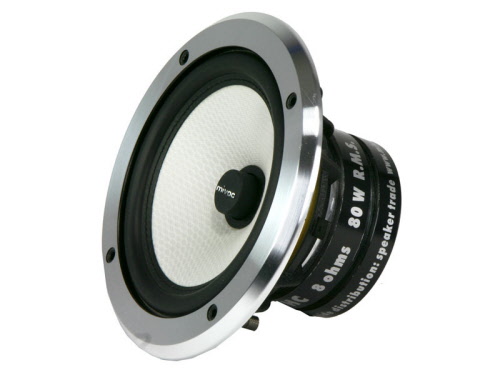

Mivoc XAW 180 HC

Stück
11801800
:   kg
!
Mivoc XAW 180 HC, weitere Bilder >>>
17cm Tiefmitteltöner
3-Schichten Honeycomb Membran, Phase-Plug, Alu-Gusskorb, Kapton Spulenträger, magnetisch kompensiertes Magnetsystem, vernähte Gummisicke, massiver gedrehter Alu-Montagering, sehr linearer Frequenzgang. Sehr gut kombinierbar mit Mivoc Hochtöner XGH 258 Alu.
Gehäuseempfehlung: Bassreflex ca. 20-30 l, geschlossen 16 l
 Datenblatt Mivoc XAW 180 HC (PDF 199 kB)
Technische Daten:
Belastbarkeit: 80 W-RMS / 200 W-Max
Impedanz: 8 Ohm
Schalldruck: 87,5 dB
Frequenzbereich: fs- 3000 Hz
Resonanzfrequenz: 35 Hz
Gleichstromwiderstand Re: 5,6 Ohm
Membranfläche SD: 132 cm²
Gesamtgüte Qts: 0,38
Äquivalentvolumen Vas: 33,5 l
Spuleninduktion Le: 0,5 mH
Abmessungen:
Außendurchmesser: 187 mm
Einbaudurchmesser: 145 mm
Einbautiefe (incl. Korbrand): 98 mm
Korbrandstärke: 6 mm
Schwingspulendurchmesser: 25 mm
Schwingspulenhöhe: 14,4 mm
Lineare Auslenkung Xmax: ± 4,2 mm
Magnetdurchmesser: - mm
Lochkreisdurchmesser: - mm
Befestigungslöcher: 4

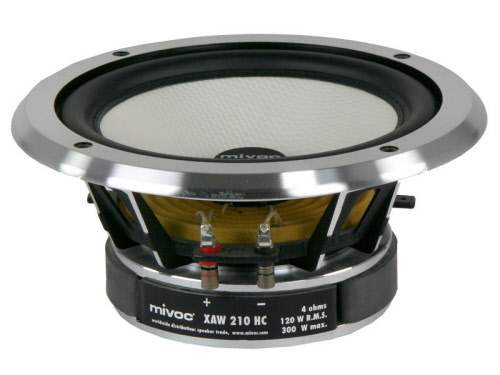

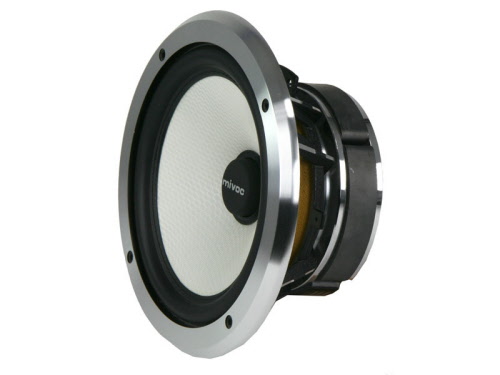

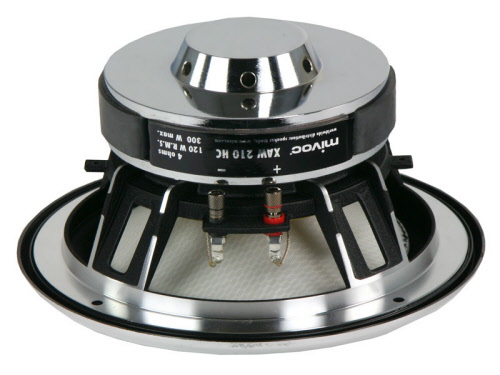

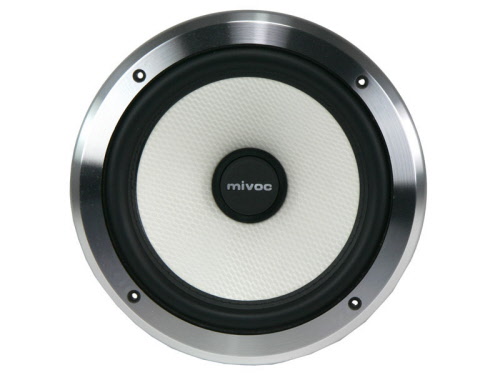

Mivoc XAW 208 HC

Stück
11802080
:   kg
!
Mivoc XAW 2108HC
20cm Tiefmitteltöner
3-Schichten Honeycomb Membran, Phase-Plug, Alu-Gusskorb, Kapton Spulenträger, vernähte Gummisicke, massiver gedrehter Alu-Montagering, sehr linearer Frequenzgang.
Gehäuseempfehlung: Bassreflex ca. 25-35 l, GHP 12-14 l.
 Datenblatt Mivoc XAW 208 HC
Technische Daten:
Belastbarkeit: 120 W-RMS / 300 W-Max
Impedanz: 8 Ohm
Schalldruck: 89,5 dB
Frequenzbereich: 35-2000 Hz
Resonanzfrequenz: 40 Hz
Gleichstromwiderstand Re: 6,1 Ohm
Membranfläche SD: 201 cm²
Gesamtgüte Qts: 0,38
Äquivalentvolumen Vas: 34,7 l
Spuleninduktion Le: 0,6 mH
Abmessungen:
Außendurchmesser: 225 mm
Einbaudurchmesser: 183 mm
Einbautiefe (incl. Korbrand): 116 mm
Korbrandstärke: 10 mm
Schwingspulendurchmesser: 37 mm
Schwingspulenhöhe: 15 mm
Lineare Auslenkung Xmax: ± 4,5 mm
Magnetdurchmesser: - mm
Lochkreisdurchmesser: - mm
Befestigungslöcher: 4

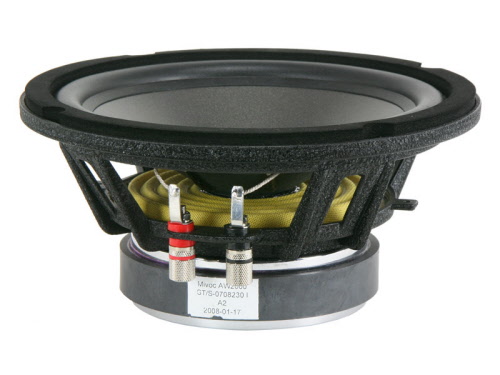

Mivoc AW 2000

Stück
11802000
:   kg
!
Mivoc AW 2000
20cm Tieftöner
Hochwertig beschichtete Membran, massiver Alu-Gusskorb, belüftetes Magnetsystem, Langhub-Gummisicke, verchromte Polplatte und Schraubterminals.
Gehäuseempfehlung: Bassreflex 18-30 l, geschlossen ca. 15 l
 Datenblatt
Auch verwendbar als Ersatz für WESTRA XW-200-2114.

Technische Daten:
Belastbarkeit: 120 W-RMS / 300 W-Max
Impedanz: 4 Ohm
Schalldruck: 88 dB
Frequenzbereich: 30-500 Hz
Resonanzfrequenz: 30 Hz
Gleichstromwiderstand Re: 3 Ohm
Membranfläche SD: 214 cm²
Gesamtgüte Qts: 0,29
Äquivalentvolumen Vas: 37 l
Spuleninduktivität Le: 1,1 mH

Abmessungen:
Außendurchmesser: 209 mm
Einbaudurchmesser: 183 mm
Einbautiefe (incl. Korbrand): 109 mm
Korbrandstärke: 13 mm
Schwingspulendurchmesser: 38 mm
Schwingspulenhöhe: 19 mm
Lineare Auslenkung Xmax: ± 6,5 mm
Magnetdurchmesser: - mm
Lochkreisdurchmesser: 196 mm
Befestigungslöcher: 4x 6 mm

Mivoc AW 3000

Stück
11803000
:   kg
!
Mivoc AW 3000
30cm Tieftöner
Hochwertig beschichtete Membran, massiver Alu-Gusskorb, belüftetes Magnetsystem, Langhub-Gummisicke, verchromte Polplatte und Schraubterminals.
Gehäuseempfehlung: Bassreflex 60-100 l, geschlossen ca. 40-55 l
 Datenblatt

Technische Daten:
Belastbarkeit: 180 W-RMS / 450 W-Max
Impedanz: 4 Ohm
Schalldruck: 93 dB
Frequenzbereich: 25-800 Hz
Resonanzfrequenz: 27 Hz
Gleichstromwiderstand Re: 3 Ohm
Membranfläche SD: 507 cm²
Gesamtgüte Qts: 0,31
Äquivalentvolumen Vas: 97 l
Spuleninduktivität Le: 1,4 mH

Abmessungen:
Außendurchmesser: 315 mm
Einbaudurchmesser: 284 mm
Einbautiefe (incl. Korbrand): 138 mm
Korbrandstärke: 14 mm
Schwingspulendurchmesser: 63 mm
Schwingspulenhöhe: 19 mm
Lineare Auslenkung Xmax: ± 6,5 mm
Magnetdurchmesser: - mm
Lochkreisdurchmesser: 300 mm
Befestigungslöcher: 8x 6 mm
