vifa-classic_HT
Vifa Hoch- und Mitteltöner
Vifa Hochtöner mit kompromissloser, teils einzigartiger Technik für überragenden Klang von Premium-HiFi bis High-End. Z.B.:  Vifa XT 200 K/4, Vifa XT 300 K/4 oder XT25SC-90-04.
Die Lautsprecher der BC25TG und D27TG Serie wurden vorwiegend in Fertigboxen namenhafter Hersteller verbaut. Wie I.Q., Arcus, T+A, Hans Deutsch, ATL und vielen weiteren.
Weitere Daten finden Sie auf der Homepage von Tymphany.
Der Tymphany-Konzern wird den Markennamen "Vifa" nicht weiterführen. Alle Vifa Lautsprecher werden zukünftig unter "Peerless" geführt. Die alten Vifa Bezeichnungen (Typennamen) bleiben aber erhalten.

Peerless (Vifa) DX20BF00-08

Stück
DX20BF00-08
:   kg
!
Peerless/Vifa DX20BF00-08
19mm Hochtonkalotte
Beschichtete Seidenmembran mit breiter Sicke, sehr resonanzarm, doppelter Magnetring und Zusatzmagnet, dünnflüssiges Ferrofluid, Frontplatte mit Kurzhorn und versenkte Schraubenlöchern.
 Datenblatt
Technische Daten:
Belastbarkeit: 60 W-RMS / 100 W-RMS* (*Filter 2.5 kHz/12dB)
Impedanz: 8 Ohm
Schalldruck 1W/1m: 85.8 dB
Frequenzbereich: 2-30 kHz
Resonanzfrequenz fs: 810 Hz
Gleichstromwiderstand Re: 7.5 Ohm
Spulendurchmesser: 19.3 mm
Einbaumaße:
Außendurchmesser: 66,3 mm
Einbaudurchmesser: 42 mm
Magnetdurchmesser: 40 mm
Einbautiefe (incl. Frontplatte): 37,6 mm
Frontplattenstärke: 2,1 mm
Lochkreisdurchmesser: 55 mm
Befestigungslöcher: 3x 4,2 / 7,5 mm

Peerless (Vifa) DX20BF00-04

Stück
DX20BF00-04
:   kg
!
Peerless/Vifa DX20BF00-04
19mm Hochtonkalotte
Beschichtete Seidenmembran mit breiter Sicke, sehr resonanzarm, doppelter Magnetring und Zusatzmagnet, dünnflüssiges Ferrofluid, Frontplatte mit Kurzhorn und versenkten Schraubenlöchern.
 Datenblatt
Technische Daten:
Belastbarkeit: 60 W-RMS / 100 W-RMS* (*Filter 2.5 kHz/12dB)
Impedanz: 4 Ohm
Schalldruck 1W/1m: 85.6 dB
Frequenzbereich: 2-30 kHz
Resonanzfrequenz fs: 809 Hz
Gleichstromwiderstand Re: 2.9 Ohm
Spulendurchmesser: 19.3 mm
Einbaumaße:
Außendurchmesser: 66,3 mm
Einbaudurchmesser: 42 mm
Magnetdurchmesser: 40 mm
Einbautiefe (incl. Frontplatte): 37,6 mm
Frontplattenstärke: 2,1 mm
Lochkreisdurchmesser: 55 mm
Befestigungslöcher: 3x 4,2 / 7,5 mm

Peerless BC25TG-15-04 / Vifa HT 250 F/4

Stück
BC25TG15-04
:   kg
!
Peerless BC25TG-15-04 / Vifa HT 250 F/4
25mm Hochtonkalotte
Beschichtete Gewebemembran, sehr resonanzarm, dünnflüssiges Ferrofluid, niedrige Resonanzfrequenz.
 Datenblatt: BC25TG-15-04
Passender Bausatz: StartAirKit 1R, StartAirKit 2S, StartAirKit 3R und StartAirKit 4C
Technische Daten:
Belastbarkeit: 80 W-RMS / 200 W-RMS*
Impedanz: 4 Ohm
Schalldruck: 92 dB
Frequenzbereich: *2.5-30 kHz
Resonanzfrequenz fs: 1100 Hz
Gleichstromwiderstand Re: 3.0 Ohm
Einbaumaße:
Außendurchmesser: 104 mm
Einbaudurchmesser: 74 mm
Magnetdurchmesser: 70 mm
Einbautiefe (incl. Frontplatte): 31 mm
Frontplattenstärke: 4,2 mm

Peerless DX25TG09-04 (vorher Vifa XD 270F/4)**

Stück
21102762n
:   kg
!
Peerless DX25TG09-04 (vorher Vifa XD 270 F/4 )
25mm Hochton-Gewebekalotte

25 mm Gewebe-Hochtonkalotte mit breiter, linearer Aufhängung, sehr niedrige Resonanzfrequenz, hohe Belastbarkeit, niedrigviskoses Fluid im Magnetsystem, Kupferring im Polkern, glasfaserverstärkte Kunststoff-Frontplatte.
Einsatz schon ab ca. 2,0 kHz in sehr hochwertigen Lautsprecherkombinationen.
** DX25TG09-04 ist nicht mehr Lieferbar. Nachfolgemodell DX25-TG59-04 bald lieferbar !
 Datenblatt
Technische Daten:
Belastbarkeit: 140 W-RMS / 400 W-Max* (*ab 3 kHz/12 dB/Okt.)
Impedanz: 4 Ohm
Schalldruck (1W/1m): 90.5 dB
Frequenzbereich: 1.5-40 kHz
Resonanzfrequenz: 700 Hz
Gleichstromwiderstand Re: 3,0 Ohm
Abmessungen:
Außendurchmesser: 104 mm
Einbaudurchmesser: 75 mm
Einbautiefe (incl. Frontplatte): 32 mm
Frontplattenstärke: 5 mm
Magnetdurchmesser: 73,5 mm
Lochkreisdurchmesser: 93 mm
Befestigungslöcher: 5x 4,5 mm

Vifa D27TG-35-06

Stück
25102663
:   kg
!
Vifa D27TG-35-06
25mm Hochtonkalotte
Beschichtete Gewebemembran, hohe Belastbarkeit durch dünnflüssiges, magnetisches Fluid im Luftspalt, einsetzbar ab 2 kHz durch angekoppeltes Zusatzvolumen. Passend als Ersatz für fast alle runden Vifa D25TG-xx, D26TG-xx und D27TG-xx Modelle. Bei nicht passender Frontplatte, kann diese eventuell umgeschraubt werden.
Als Ersatzhochtöner für folgende Lautsprecher verwendbar:
- Vifa D25TG-05-06 aus I.Q. TED 4, T+A TMR 100, Arcus TS500, Heybrook HB.8
- Vifa D25TG-55-06 aus Avance Concrete 170
- Vifa D25TG-85-06 aus BNS Sound Column III
- Vifa D26TG-38-06 aus Phonar A506 und weiteren Phonar Modellen
- Vifa D26TG-20-06 aus I.Q. 3140 AT

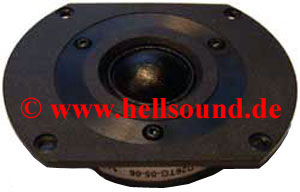

- Vifa D26TG-05-06 aus I.Q. 4180 AT und Heybrook HB1
- Vifa D26TG-05(35)-06 aus T+A TMR 70, T+A TMR 100, Magnat Viva 7
- Vifa D26TG-07-06 aus T+A TMR 60 und TMR 220
- Vifa D27TG-07-06 aus T+A TB 100*, TB 120*, TB 140*, TB 160*, T 110 E*, T 130 E*, T 160 E* (*Kunststoffring um Kalotte lösen und Frontplatte umschrauben.)
- Vifa D27TG-19-06 aus T+A TAL 130*
(*Frontplatte hat nur einen Durchmesser von 100mm)
- Vifa D27TG-10-06 und D27TG-19-06 aus T+A Criterion TAL 160.

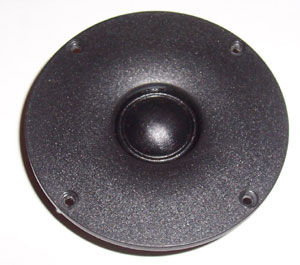

- Vifa TC25TG-05-06 und TC26TG05-06 aus IQ TED3 Lautsprecherbox
*Bei nicht passender Frontplatte kann diese umgeschraubt werden, sofern die 3 Befestigungsschrauben in der Frontplatte vorhanden sind.
Bei Verwendung als Ersatz sollten aus klanglichen Gründen immer beide Hochtöner (Stereogleich) getauscht werden!
Ein guter Reparaturbericht für die TMR 70 befindet Sie im HiFi-Forum unter: http://www.hifi-forum.de/viewthread-84-20569.html

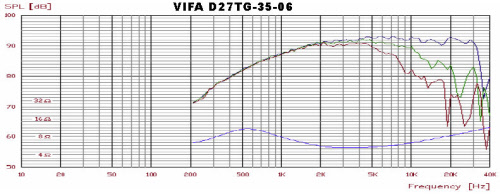

Vifa D27TG-35-06Technische Daten:
Belastbarkeit: 100 W-RMS / 200 W-Max*
*mit Weiche ab 2,3 kHz/12dB Okt.
Impedanz: 6 Ohm
Schalldruck: 91 dB
Frequenzbereich: 1.5-30 kHz
Resonanzfrequenz fs: 650 Hz
Gleichstromwiderstand Re: 4,6 Ohm

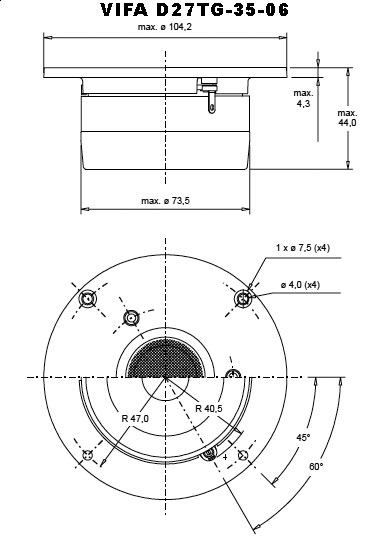

Einbaumaße:
Außendurchmesser: 104 mm
Einbaudurchmesser (incl. Anschl.Fahne): 75 (81) mm
Einbautiefe (incl.Frontplatte): 38,8 (44) mm
Frontplattenstärke: 4,2 mm
Magnetdurchmesser: 73.5 mm
Lochkreisbefestigung: 94  mm

Vifa D27TG-35-06

Vifa D27TG-37-06 (Arcus/T+A)

Stück
25102663A
:   kg
!
Vifa D27TG-37-06 Arcus/T+A Bild zeigt das Modell ohne Volumenkappe.
25mm Hochtonkalotte
Beschichtete Gewebemembran, hohe Belastbarkeit durch dünnflüssiges, magnetisches Fluid im Luftspalt, angekoppeltes Zusatzvolumen. Frontplatte mit "abgeschnittenen" Kanten. Auch Ideal für den Einsatz in D´Appolito-Anwendungen.
Hinweis: Um Verwechslungen zu vermeiden, wurde der D27TG-35-06 Arcus+/T+A in den D27TG-37-06 umbenannt.

Als Ersatzhochtöner für folgende Lautsprecher verwendbar:
Vifa D25TG-01 aus Arcus TS 15, TS 45, TS 100, TS 300, TS 400, TS 450
und
Arcus TM 69*, TM 89* und TM 99*
*Bei nicht passender Frontplatte, kann diese umgeschraubt werden.

Auch passend als Ersatz für folgende Vifa Hochtöner aus:
Arcus TM 66, TM 86, TM 96, sowie Arcus TM 68, TM 88, TM 98 und weitere.
Arcus TS 25, TM 55, TM 65, TM 85 und TM 95 als Ersatz für Seas H 174 einsetzbar.

Bei der Arcus TL-Serie (TL 1000, TL 500, TL 300 und TL 200) muss aufgrund der geringen Einbautiefe die Volumenkappe entfernt und die Bohrung abgedichtet werden! Die Einbautiefe incl. Frontplatte beträgt dann 31,5 mm.
Für diese Variante bitte VIFA D27TG-07-06 (ARCUS TL) verwenden
!

Achtung:
* Einige Lautsprecherbaureihen von T+A und Arcus haben Frontplatten mit anderen Abmessungen verwendet. Bitte vergleichen Sie vorher die Abmessungen mit den Hochtönern in Ihrer Box.
Bei Verwendung als Ersatz sollten aus klanglichen Gründen immer beide Hochtöner (Stereogleich) getauscht werden!
Technische Daten:
Belastbarkeit: 100 W-RMS / 200 W-Max*
*mit Weiche ab 2,3 kHz/12dB Okt.
Impedanz: 6 Ohm
Schalldruck: 91 dB
Frequenzbereich: 1.5-30 kHz
Resonanzfrequenz: 650 Hz
Gleichstromwiderstand Re: 4,6 Ohm
Einbaumaße:
Außendurchmesser x Höhe: ø104 x 82 mm
Einbaudurchmesser (incl. Anschl.Fahne): 75 / 81 mm
Einbautiefe (incl.Frontplatte): 38,8 (44) mm
Frontplattenstärke: 4,2 mm
Magnetdurchmesser: 73.5 mm
Lochkreisbefestigung: 94 mm
Vifa D27TG-35-06

Vifa D27TG-07-06 (Arcus TL)

Stück
25102663-TL
:   kg
!
Vifa D27TG-07-06 Arcus TL Bild zeigt das Modell ohne Volumenkappe.
25mm Hochtonkalotte
Beschichtete Gewebemembran, hohe Belastbarkeit durch dünnflüssiges, magnetisches Fluid im Luftspalt, Frontplatte mit "abgeschnittenen" Kanten. Auch Ideal für den Einsatz in D´Appolito-Anwendungen.
Speziell als Ersatzhochtöner für den VIFA D26TG/D27TG und SEAS H174 aus den ARCUS TL Lautsprecherboxen verwendbar:
Arcus TL 1000 MK II, TL 1000, TL 500, TL 300, TL 220, TL 200, TL 180, TL 160 und TL 155.

Bei der Arcus TL - Serie muss aufgrund der geringen Einbautiefe die Volumenkappe des D27TG-37-06 entfernt und die Bohrung abgedichtet werden! Die Einbautiefe incl. Frontplatte beträgt dann 31,5 mm.

Bei Verwendung als Ersatz sollten aus klanglichen Gründen immer beide Hochtöner (Stereogleich) getauscht werden!
Technische Daten:
Belastbarkeit: 100 W-RMS / 200 W-Max*
*mit Weiche ab 2,5 kHz/12dB Okt.
Impedanz: 6 Ohm
Schalldruck: 91 dB
Frequenzbereich: 2.5-30 kHz
Resonanzfrequenz: 1000 Hz
Gleichstromwiderstand Re: 4,6 Ohm
Einbaumaße:
Außendurchmesser x Höhe: ø104 x 82 mm
Einbaudurchmesser (incl. Anschl.Fahne): 75 / 81 mm
Einbautiefe (incl.Frontplatte): 31,5 mm
Frontplattenstärke: 4,2 mm
Magnetdurchmesser: 73.5 mm
Lochkreisbefestigung: 94 mm

Peerless H26TG-35-06 (vorher Vifa HT 260H VF/6)

Stück
H26TG-35-06
:   kg
!
Vifa/Peerless H26TG-35-06
25mm Hochtonkalotte mit Hornvorsatz
Beschichtete Gewebemembran, hohe Belastbarkeit durch dünnflüssiges, magnetisches Fluid im Luftspalt, einsetzbar ab 2 kHz durch angekoppeltes Zusatzvolumen.
Auch Ersatz für VIFA H26TG-05-06 und Peerless PHH-25/8.
Bei Verwendung als Ersatz sollten aus klanglichen Gründen immer beide Hochtöner (Stereogleich) getauscht werden!
 Datenblatt

Technische Daten:
Belastbarkeit: 100 W-RMS / 200 W-Max*
*mit Weiche ab 2,5 kHz/12dB Okt.
Impedanz: 6 Ohm
Schalldruck 2,83V: 94,9 dB (91,7dB bei 1W/1m)
Frequenzbereich: 1.5-19 kHz (-3dB/Okt.)
Resonanzfrequenz fs: 832 Hz
Gleichstromwiderstand Re: 3,9 Ohm
Einbaumaße:
Außendurchmesser: 104 mm
Einbaudurchmesser (incl. Anschl.Fahne): 74 (80) mm
Einbautiefe incl.Frontplatte: 56,7 mm
Frontplattenstärke: 4,0 mm
Magnetdurchmesser: 72 mm
Lochkreisbefestigung: 95 mm

Vifa (Tymphany) DA25BG08-08

Stück
DA25BG08-08
:   kg
!
Vifa (Tymphany) DA25BG08-08
25mm Alu-Hochtonkalotte
Aluminiummembran, hohe Belastbarkeit durch dünnflüssiges, magnetisches Fluid im Luftspalt, mechanischer Equalizer, angekoppeltes Volumen.

 Datenblatt




Technische Daten:
Belastbarkeit: 100 W-RMS / 200 W-Max*
Impedanz: 8 Ohm
Schalldruck: 91,9 dB (2,83V/1m) 92,2 dB (1W/1m)
Frequenzbereich: *2.0-32 kHz
Resonanzfrequenz: 795 Hz
Gleichstromwiderstand Re: 6,7 Ohm

Einbaumaße:
Außendurchmesser: 104 mm
Einbaudurchmesser: 86,7 mm
Einbautiefe incl. Frontplatte: 44,9 mm
Frontplattenstärke: 4,5 mm
Lochkreisbefestigung: 90 mm
Magnetdurchmesser: 72 und 68 mm
Gewicht: 0,68 kg

Vifa (Tymphany) DA25BG08-06

Stück
DA25BG08-06
:   kg
!
Vifa (Tymphany) DA25BG08-06
25mm Alu-Hochtonkalotte
Aluminiummembran, hohe Belastbarkeit durch dünnflüssiges, magnetisches Fluid im Luftspalt, mechanischer Equalizer, angekoppeltes Volumen.
 Datenblatt
Als Ersatz für folgende Hochtöner verwendbar:

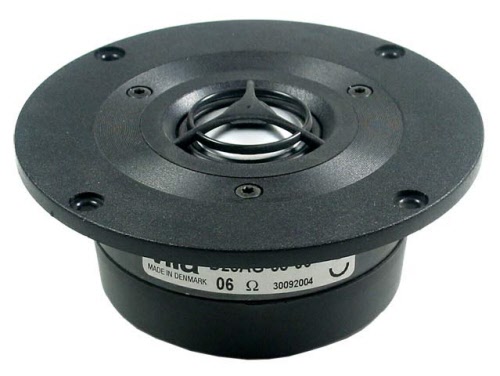

- Vifa D25AG-05-06 und Vifa D25AG-35-06.
- Vifa HT300 VF/6 aus Vifa Bausatz "Filigran"
- Vifa D25AG-xx-06  aus I.Q. 5180 AT MKII
- Vifa D25AG-17 6 Ohm aus Sony Boxen.
Bei Verwendung als Ersatz sollten aus klanglichen Gründen immer beide Hochtöner (Stereogleich) getauscht werden!
Eventuell sind auch Vorwiderstände zur Pegelanpassung nötig!
Technische Daten:
Belastbarkeit: 100 W-RMS / 200 W-Max*
Impedanz: 6 Ohm
Schalldruck: 94,2 dB (2,83V/1m) 93,5 dB (1W/1m)
Frequenzbereich: *2.0-32 kHz
Resonanzfrequenz: 721 Hz
Gleichstromwiderstand Re: 5,2 Ohm

Einbaumaße:
Außendurchmesser: 104 mm
Einbaudurchmesser: 86,7 mm
Einbautiefe incl. Frontplatte: 44,9 mm
Frontplattenstärke: 4,5 mm
Lochkreisbefestigung: 90 mm
Magnetdurchmesser: 72 und 68 mm
Gewicht: 0,68 kg

Peerless/Vifa D26NC56-06

Stück
D26NC56-06
:   kg
!
Peerless/Vifa D26NC56-06
25mm Hochtonkalotte mit schmaler Front
Beschichtete Seidenmembran, NEODYM-Magnetsystem mit Kühlkörper, sehr resonanzarm, dünnflüssiges Ferrofluid, Frontplatte mit Kurzhorn, guter Wirkungsgrad, Aufrund der Bauform perfekt für D'Appolito-Anwendungen.
Als Ersatz für viele VIFA D26NCxx-06 verwendbar !
 Datenblatt: D26NC56-06
Technische Daten:
Belastbarkeit: 100 W-RMS*
Impedanz: 6 Ohm
Schalldruck 2,83V: 90,7 dB
Schalldruck 1W/1m: 88,4 dB
Frequenzbereich: *2,5-30 kHz
Resonanzfrequenz fs: 1620 Hz
Gleichstromwiderstand Re: 4.7 Ohm
Einbaumaße:
Außendurchmesser: 70 mm
Frontplattenbreite: 54 mm
Einbaudurchmesser: 44 mm
Magnetdurchmesser: - mm
Einbautiefe (incl. Frontplatte): 32,5 mm
Frontplattenstärke: 4,1 mm
Lochkreisdurchmesser: 66 mm
Befestigungslöcher: 4x 4/7,5 mm

Peerless XT19NC30-04 / Vifa XT19NEO/4

Stück
XT19NC30-04
:   kg
!
Vifa/Peerless XT19NC-30-04
19mm Hochton-Ringstrahler
Niedrige Resonanzfrequenz, hohe Belastbarkeit, kein Ferrofluid im Magnetsystem, Frontplatte mit geringem Durchmesser und Hornansatz, NdFeB Neodym-Antrieb. Metallhaube für rückwärtiges Volumen für niedrige Resonanzfrequenz und Kühlung.
Auch ideal für die Car-HiFi-Anwendung.
Einsatz schon ab ca. 2,5 kHz in hochwertigen Lautsprecherkombinationen.
 Datenblatt: XT19NC30-04
Peerless XT19NC30-04 / Vifa XT19NEO/4Technische Daten:
Belastbarkeit: 80 W-RMS / 160 W-Max*
Impedanz: 4 Ohm
Schalldruck (2,83V/1m): 89,4 dB
Frequenzbereich: 1000-30.000 Hz
Resonanzfrequenz: 973 Hz
Gleichstromwiderstand Re: 3,1 Ohm
* mit Hochpassfilter ab 2,5 kHz (12dB/Okt.)
Einbaumaße:
Außendurchmesser: 66,0 mm
Einbaudurchmesser: 38,6 mm
Einbautiefe incl. Fronplatte: 25,7 mm
Frontplattenstärke: 2,7 mm
Lochkreisdurchmesser: 55,0 mm
Befestigungslöcher: 3x 4,2 mm
Absenkung der Löcher: ø 8,2 mm

Peerless XT25SC-90-04

Stück
XT25SC90-04
:   kg
!
Vifa/Peerless XT25SC-90-04
25mm Hochton-Ringstrahler
Sehr niedrige Resonanzfrequenz, hohe Belastbarkeit, kein Ferrofluid im Magnetsystem, Frontplatte mit geringem Durchmesser und leichtem Hornansatz, Neodym-Antrieb.
Auch ideal für die Car-HiFi-Anwendung.
Einsatz schon ab ca. 2 kHz in höchstwertigen Lautsprecherkombinationen.
 Datenblatt: XT25SC90-04
Technische Daten:
Belastbarkeit: 100 W-RMS / 200 W-Max*
Impedanz: 4 Ohm
Schalldruck: 90,1 dB
Frequenzbereich: 1000-40.000 Hz
Resonanzfrequenz: 825 Hz
* mit Hochpassfilter ab 2 kHz (12dB/Okt.)
Einbaumaße:
Außendurchmesser: 65,0 mm
Einbaudurchmesser: 46,6 mm
Einbautiefe incl. Fronplatte: 25,5 mm
Frontplattenstärke: 4,2 mm
Lochkreisdurchmesser: 53,0 mm
Befestigungslöcher: 3x 4,5 mm
Absenkung der Löcher: ø8 mm

Peerless XT19TD00-04 (vorher Vifa XT 200 K/4)

Stück
22101969n
:   kg
!
Vifa XT 200 K/4
19mm Hochton-Ringstrahler
PREMIUM LINE
Mit angekoppeltem Volumen. Extrem niedrige Resonanzfrequenz. Hohe Belastbarkeit. Kein Ferrofluid im Magnetsystem. Glasfaserverstärkte Kunststoff-Frontplatte.
Einsatz schon ab 2,5 kHz in sehr hochwertigen Lautsprecherkombinationen.
Technische Daten:
Belastbarkeit: 80 W-RMS / 200 W-Max*
Impedanz: 4 Ohm
Schalldruck: 86.5 dB (1W/1m) 89 dB bei 2,83 V
Frequenzbereich: *2.0-50 kHz
Resonanzfrequenz: 690 Hz
Einbaumaße:
Außendurchmesser: 94 mm
Einbaudurchmesser: 64 mm (ohne Anschlussfahnen)
Magnetdurchmesser: 60 mm
Einbautiefe incl. Frontplatte: 40 mm
Frontplattenstärke: 4.5 mm

Peerless XT25TG-30-04 (vorher Vifa XT 300 K/4)

Stück
22102469
:   kg
!
Vifa XT 300 K/4
25mm Hochton-Ringstrahler
PREMIUM LINE
Mit angekoppeltem Volumen. Extrem niedrige Resonanzfrequenz. Hohe Belastbarkeit. Kein Ferrofluid im Magnetsystem. Glasfaserverstärkte Kunststoff-Frontplatte.
Einsatz schon ab ca. 1,5 kHz in höchstwertigen Lautsprecherkombinationen.
Passender Bausatz: MPR 3 NE-XT
Technische Daten:
Belastbarkeit: 140 W-RMS / 400 W-Max*
Impedanz: 4 Ohm
Schalldruck: 88.5 dB
Frequenzbereich: *1.5-40 kHz
Resonanzfrequenz: 500 Hz
Einbaumaße:
Außendurchmesser: 104 mm
Einbaudurchmesser: 72 mm
Einbautiefe:  46 mm
Frontstärke: 5 mm

Peerless OC25SC65-04

Stück
OC25SC65-04
:   kg
!
Vifa/Peerless OC25SC65-04
Vifa/Peerless OC25SC65-04
25mm Hochton-Gewebekalotte
Sehr kleine Bauform ohne Frontplatte, hoher Schalldruck, niedrige Resonanzfrequenz, Ferrofluid, Neodym-Antrieb.
Auch Ideal für die Car-HiFi-Anwendung.
Einsatz ab ca. 3 kHz in hochwertigen Lautsprecherkombinationen.
Bei Verwendung als Ersatz sollten aus klanglichen Gründen immer beide Hochtöner (Stereogleich) getauscht werden!
 Datenblatt: OC25SC65-04
Technische Daten:
Belastbarkeit: 50 W-RMS / 100 W-Max*
Impedanz: 4 Ohm
Schalldruck: 94 dB
Frequenzbereich: 1.3-20 kHz
Resonanzfrequenz: 1380 Hz
* mit Hochpassfilter ab 3 kHz (12dB/Okt.)
Einbaumaße:
Außendurchmesser: 41,3 mm
Einbaudurchmesser: 38,0 mm
Einbautiefe: 10,0 mm
Frontplattenstärke: - mm
Lochkreisdurchmesser: - mm
Befestigungslöcher: - mm

Peerless OX20SC00-04

Stück
OX20SC00-04
:   kg
!
Vifa/Peerless OX20SC00-04
Vifa/Peerless OX20SC00-04
19mm Hochton-Gewebekalotte
Sehr kleine Bauform ohne Frontplatte, hoher Schalldruck, niedrige Resonanzfrequenz, Ferrofluid, Neodym-Antrieb,  Metallhaube für rückwärtiges Volumen für niedrige Resonanzfrequenz und Kühlung.
Auch als Ringstrahler-Version OT19NC00-04 erhältlich.

Bei Verwendung als Ersatz sollten aus klanglichen Gründen immer beide Hochtöner (Stereogleich) getauscht werden!


Ideal für den Eigenbau und für den Einsatz in Car-HiFi-Anwendungen. Z.B. Spiegeldreieck.

Einsatz ab ca. 2,5 kHz in hochwertigen Lautsprecherkombinationen.

 Datenblatt: OX20SC00-04
Technische Daten:
Belastbarkeit: 80 W-RMS / 160 W-Max*
Impedanz: 4 Ohm
Schalldruck: 91 dB
Frequenzbereich: 1.5-30 kHz
Resonanzfrequenz: 1110 Hz
* mit Hochpassfilter ab 2,5 kHz (12dB/Okt.)
Einbaumaße:
Außendurchmesser: 33,4 mm
Einbaudurchmesser: 30,8 mm
Einbautiefe bis Kragen: 13,7 mm
Frontplattenstärke: - mm
Lochkreisdurchmesser: - mm
Befestigungslöcher: - mm

Scan Speak D7608/920010 (Vifa D75MX-41-08)

Stück
2T307668
:   kg
!
Vifa D75MX-41-08 / ScanSpeak D7608/920010
75mm Mitteltonkalotte
(Baugleich mit Vifa D75MX-41-08) Gefertigt bei Scan Speak
Beschichtete Gewebemembran, rückseitig geschlossen, mit Ausgleichsöffnungen.
Ausgezeichneter Mitteltöner mit sehr gutem Wirkungsgrad und optimalem Rundstrahlverhalten. Einsatz in 3- bis 4-Wege Systemen.
Ersatz für:
Seas 76 MF (H 304) aus Onyx Boxen*, Pilot CD 500 MK3* und Pilot CD 1001*.
Vifa D75MX-30-08 bzw. D75MX-31-08 aus I.Q. 4180 AT und 5180 AT.
Vifa DMR 380 (50mm Kalotte) aus T+A 220 TMR*.
(*Nacharbeit am Gehäuse erforderlich)
Bei Verwendung als Ersatz sollten aus klanglichen Gründen immer beide Mitteltöner (Stereogleich) getauscht werden!
 Datenblatt
Vifa D75MX-41-08 / ScanSpeak D7608/920010
Technische Daten:
Belastbarkeit: 80 W-RMS / 200 W-Max*
Impedanz: 8 Ohm
Schalldruck: 92 dB
Frequenzbereich: *500-6000 Hz
Resonanzfrequenz fs: 300 Hz
Schwingspulendurchmesser: 76 mm

Einbaumaße:
Außendurchmesser: 152 mm
Einbaudurchmesser: 121 mm
Einbautiefe (incl. Frontplatte): 29,6 mm
Frontplattenstärke: 4,0 mm
Befestigungslochkreis: 134 mm
Befestigungslöcher: 4x 4,0 mm

Nicht mehr lieferbare Vifa Lautsprecher: (mit **gekennzeichnet)

!

Vifa HT 270 VF/6**

Stück
21102663n
:   kg
!
Vifa HT 270 VF/6
25mm Hochton-Gewebekalotte

Mit angekoppeltem Volumen. Sehr niedrige Resonanzfrequenz. Hohe Belastbarkeit durch dünnflüssiges, magnetisches Fluid im Luftspalt.
Einsatz schon ab ca. 2,3 kHz in sehr hochwertigen Lautsprecherkombinationen.
** Nicht mehr im Angebot.
Bitte baugleichen
Vifa D27TG-35-06 verwenden.
Technische Daten:
Belastbarkeit: 100 W-RMS / 225 W-Max* (*ab 2,3 kHz 12dB/Okt.)
Impedanz: 6 Ohm
Schalldruck: 90 dB
Frequenzbereich: 1.5-30 kHz
Resonanzfrequenz: 650 Hz
Gleichstromwiderstand Re: 4,6 Ohm
Einbaumaße:
Außendurchmesser: 104 mm
Einbaudurchmesser (incl. Anschl.Fahne): 75 (81) mm
Einbautiefe (incl.Frontplatte): 38,8 (44) mm
Frontplattenstärke: 4,2 mm
Magnetdurchmesser: 73.5 mm
Lochkreisbefestigung: 94 mm

Vifa P13WH-00-08**

P13WH-00-08
:   kg
!
Vifa P13WH-00-08
14cm Tief-Mitteltöner
Polypropylenmembran, Gummisicke, Alu/Magnesium-Gusskorb.
Als P13MH-00-08 auch verwendet in der I.Q. 5180AT MK2 und ARCUS AS 95.
Ersatztyp für P13MH: Seas MCA15RCY (H1262)
Ersatztyp für P13WH: Seas CA15RLY (H1216)
Achtung: Korb der Seas ist 6mm größer!
Technische Daten:
Belastbarkeit: - W-RMS / - W-Max
Impedanz: 8 Ohm
Schalldruck: 88 dB (1W/1m)
Frequenzbereich: 80-4000 Hz
Resonanzfrequenz fs: 60 Hz
Gesamtgüte Qts: 0,33
Äquivalentvolumen Vas: 10 l
Einbaumaße:
Außendurchmesser: 140 mm
Einbaudurchmesser: 113 mm
Magnetdurchmesser: 90 mm
Einbautiefe (incl. Korb): 61,6 mm
Korbrandstärke: 4,2 mm

Vifa D19TD-05-08**

25101961
:   kg
!
Größeres Bild

19mm Hochtonkalotte
Kunststoffmembran, hohe Belastbarkeit durch dünnflüssiges, magnetisches Fluid im Luftspalt.
Dieser Hochtöner ist verbaut in der T+A PP 120.
Auch Ersatz für Nokia LPKH 97/19/145 aus I.Q. Mini Lady.

** Nicht mehr lieferbar!
Verwendbarer Ersatz: Visaton G 20 SC

Technische Daten:
Belastbarkeit: 100 W-RMS / 200 W-Max*
Impedanz: 8 Ohm
Schalldruck: 89 dB
Frequenzbereich: *4-20 kHz
Resonanzfrequenz: 1700 Hz

Einbaumaße:
Außendurchmesser: 94 mm
Einbaudurchmesser: 68 mm
Einbautiefe incl. Frontplatte: 23,3 mm
Frontplattenstärke: 3 mm
Befestigungslochkreis: 85 mm

Vifa D20TD-05-06**

25102061
:   kg
!
Größeres Bild
20mm Hochtonkalotte
Beschichtete Gewebemembran, hohe Belastbarkeit durch dünnflüssiges, magnetisches Fluid im Luftspalt.
Als Ersatz für Vifa D20TD-01 6 Ohm aus T+A TMR 80*, TMR 120* und TMR 160 MK2* und Vifa D20TD-05 aus TMR 160* einsetzbar.
** Nicht mehr lieferbar!
Verwendbarer Ersatz: Visaton G 20 SC oder Scan Speak D2008/851200
Technische Daten:
Belastbarkeit: 100 W-RMS / 200 W-Max*
Impedanz: 6 Ohm
Schalldruck: 89 dB
Frequenzbereich: *3-30 kHz
Resonanzfrequenz: 1700 Hz
Gleichstromwiderstand Rdc: 4,2 Ohm

Einbaumaße:
Außendurchmesser: 94 mm
Einbaudurchmesser: 68 mm
Einbautiefe incl. Frontplatte: 23,3 mm
Frontplattenstärke: 3 mm
Befestigungslochkreis: 85 mm

Vifa D25AG-05-06**

25102542
:   kg
!
Vifa D25AG-05-06
25mm Hochtonkalotte
Aluminiummembran, hohe Belastbarkeit durch dünnflüssiges, magnetisches Fluid im Luftspalt, mechanischer Equalizer.
Ersatz für Hochtöner aus I.Q. 4280 AT und Hochtöner aus Castle Harlech. Alu-Hochtonkalotte aus I.Q. 5180 AT MKII
Verwendbarer Ersatz: Vifa DA25BG08-06
Technische Daten:
Belastbarkeit: 100 W-RMS / 200 W-Max*
Impedanz: 6 Ohm
Schalldruck: 91 dB
Frequenzbereich: *2.5-35 kHz
Resonanzfrequenz: 1500 Hz

Einbaumaße:
Außendurchmesser: 104 mm
Einbaudurchmesser: 83 mm
Einbautiefe incl. Frontplatte: 28,5 mm
Frontplattenstärke: 4,5 mm
Lochkreisbefestigung: 94 mm
Magnetdurchmesser: 73,5 mm

Vifa D25AG-35-06**

25102543
:   kg
!
Vifa D25AG-35-06
25mm Hochtonkalotte
Aluminiummembran, hohe Belastbarkeit durch dünnflüssiges, magnetisches Fluid im Luftspalt, mechanischer Equalizer, angekoppeltes Volumen.
Ersatz für folgende Hochtöner:
- Vifa HT300 VF/6 aus Vifa Bausatz "Filigran"
- Vifa D25AG-17 6 Ohm aus Sony Boxen.
Verwendbarer Ersatz: Vifa DA25BG08-06
Technische Daten:
Belastbarkeit: 100 W-RMS / 200 W-Max*
Impedanz: 6 Ohm
Schalldruck: 90 dB
Frequenzbereich: *2.0-35 kHz
Resonanzfrequenz: 850 Hz

Einbaumaße:
Außendurchmesser: 104 mm
Einbaudurchmesser: 83 mm
Einbautiefe incl. Frontplatte: 40,5 mm
Frontplattenstärke: 4,5 mm
Lochkreisbefestigung: 94 mm
Magnetdurchmesser: 73,5 mm

Vifa D26TG-05-06**

25102661
:   kg
!
Größeres Bild
25mm Hochtonkalotte
Beschichtete Gewebemembran, hohe Belastbarkeit durch dünnflüssiges, magnetisches Fluid im Luftspalt.
Ersatz für D25TG-05-06 aus I.Q. TED4 und D26TG-07.
**Nicht mehr lieferbar. Ersatztyp:  Vifa D27TG-35-06
Technische Daten:
Belastbarkeit: 100 W-RMS / 200 W-Max*
Impedanz: 6 Ohm
Schalldruck: 91 dB
Frequenzbereich: *3-30 kHz
Resonanzfrequenz: 1500 Hz

Einbaumaße:
Außendurchmesser: 104 mm
Einbaudurchmesser: 86 mm
Einbautiefe (incl.Frontplatte): 26 mm
Frontplattenstärke: 3 mm
Magnetdurchmesser: 72 mm

Vifa D26TG-05-06 (Arcus)**

25102662A
:   kg
!
Größeres Bild
25mm Hochtonkalotte
Beschichtete Gewebemembran, hohe Belastbarkeit durch dünnflüssiges, magnetisches Fluid im Luftspalt. Die obere und untere Seite ist passend für Arcus Lautsprecherboxen gekürzt worden.
Ersatzchassis für Arcus TL 200, TL 500, TM 66, TM 68 und weitere Lautsprecherboxen.
Auch für Arcus TM 65, TM 85 und TM 95 als Ersatz für Seas H 174 einsetzbar.

** Nicht mehr lieferbar! Ersatztyp: Vifa D27TG-35-06 Arcus/T+A
Technische Daten:
Belastbarkeit: 100 W-RMS / 200 W-Max*
Impedanz: 6 Ohm
Schalldruck: 91 dB
Frequenzbereich: *3-30 kHz
Resonanzfrequenz: 1500 Hz

Einbaumaße:
Außendurchmesser x Höhe: ø104x80 mm
Einbaudurchmesser: 86x74 mm
Einbautiefe (incl.Front): 26 mm
Frontplattenstärke: 3 mm
Magnetdurchmesser: 72 mm

Vifa D26TG-35-06**

25102660
:   kg
!
Größeres Bild
25mm Hochtonkalotte
Beschichtete Gewebemembran, hohe Belastbarkeit durch dünnflüssiges, magnetisches Fluid im Luftspalt, angekoppeltes Zusatzvolumen.
** Nicht mehr lieferbar! Ersatztyp: Vifa D27TG-35-06
Technische Daten:
Belastbarkeit: 100 W-RMS / 200 W-Max*
Impedanz: 6 Ohm
Schalldruck: 91 dB
Frequenzbereich: *1.8-30 kHz
Resonanzfrequenz: 940 Hz

Einbaumaße:
Außendurchmesser: 104 mm
Einbaudurchmesser: 80 mm
Einbautiefe (incl.Frontplatte): 43.5 mm
Frontplattenstärke: 4.2 mm
Magnetdurchmesser: 74.3 mm

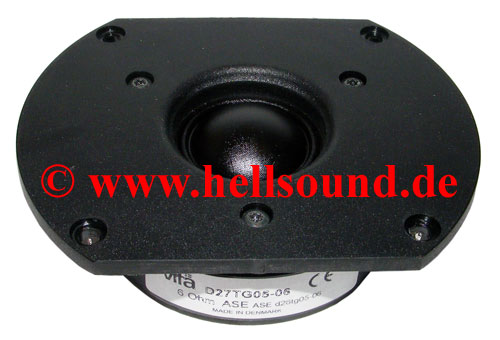

Vifa D27TG-05-06**

25102762
:   kg
!
Größeres Bild

25mm Hochtonkalotte
Beschichtete Gewebemembran, hohe Belastbarkeit durch dünnflüssiges, magnetisches Fluid im Luftspalt.
Ersatzchassis für D27TG-07-06 aus IQ und T+A Lautsprecherboxen.
Auch passend für Vifa TC25TG-05-06 und TC26TG05-06.

Passend für fast alle runden D25TG-xx, D26TG-xx und D27TG-xx Modelle. Bei nicht passender Frontplatte, kann diese aber einfach umgeschraubt werden.
** Nicht mehr lieferbar! Ersatz: Vifa D27TG-35-06

Technische Daten:
Belastbarkeit: 100 W-RMS / 200 W-Max*
Impedanz: 6 Ohm
Schalldruck: 92 dB
Frequenzbereich: *2.5-30 kHz
Resonanzfrequenz: 1000 Hz
Einbaumaße:
Außendurchmesser: 104 mm
Einbaudurchmesser: 81 mm
Einbautiefe (incl.Frontplatte): 31,5 mm
Frontplattenstärke: 4,2 mm
Magnetdurchmesser: 73.5 mm
Lochkreisbefestigung: 94 mm

Vifa D27TG-05-06 Arcus/T+A**

25102762A
:   kg
!
Größeres Bild

25mm Hochtonkalotte
Beschichtete Gewebemembran, hohe Belastbarkeit durch dünnflüssiges, magnetisches Fluid im Luftspalt.
Mit "abgeschnittenen" Kanten für z.B.: T+A Criterion T160 oder TB140, TB160
Auch Ersatz für Vifa D25TG-01
 aus Arcus TS 450.
Auch passend als Ersatzchassis für Arcus TL 200, TL 500, TM 66, TM 68 und weitere Lautsprecherboxen.
Auch für Arcus TM 65, TM 85 und TM 95 als Ersatz für Seas H 174 einsetzbar.

Nicht passend für T+A TB160, dort kann aber einfach die Frontplatte umgeschraubt werden.
** Nicht mehr lieferbar! Ersatz: Vifa D27TG-35-06 Arcus/T+A

Technische Daten:
Belastbarkeit: 100 W-RMS / 200 W-Max*
Impedanz: 6 Ohm
Schalldruck: 92 dB
Frequenzbereich: *2.5-30 kHz
Resonanzfrequenz: 1000 Hz
Einbaumaße:
Außendurchmesser: ø104x80 mm
Einbaudurchmesser: 81 mm
Einbautiefe (incl.Frontplatte): 31,5 mm
Frontplattenstärke: 4,2 mm
Magnetdurchmesser: 73.5 mm
Lochkreisbefestigung: 94 mm

Vifa TC20TG-05-06**

28102061
:   kg
!
Größeres Bild
20mm Hochtonkalotte
Beschichtete Gewebemembran, hohe Belastbarkeit durch dünnflüssiges, magnetisches Fluid im Luftspalt.
** Nicht mehr lieferbar! Ersatz:  Seas 19TFF1 (H0737)

Technische Daten:
Belastbarkeit: 90 W-RMS / 150 W-Max*
Impedanz: 6 Ohm
Schalldruck: 90 dB
Frequenzbereich: *3,5-20 kHz
Resonanzfrequenz: 1400 Hz

Einbaumaße:
Außendurchmesser: 94 mm
Einbaudurchmesser: 72 mm
Einbautiefe incl. Frontplatte: 22 mm
Frontplattenstärke: 3 mm
Magnetdurchmesser: 60 mm

Vifa TC26TG-05-06**

28102662
:   kg
!
Größeres Bild
25mm Hochtonkalotte
Beschichtete Gewebemembran, hohe Belastbarkeit durch dünnflüssiges, magnetisches Fluid im Luftspalt.
Auch Ersatzchassis für Vifa TC25TG-05-06 aus IQ TED3 Lautsprecherbox.
** Nicht mehr lieferbar! Ersatztyp: Vifa D27TG-35-06
Technische Daten:
Belastbarkeit: 90 W-RMS / 200 W-Max*
Impedanz: 6 Ohm
Schalldruck: 92 dB
Frequenzbereich: *3-22 kHz
Resonanzfrequenz: 1150 Hz

Einbaumaße:
Außendurchmesser: 104 mm
Einbaudurchmesser: 75 mm
Einbautiefe: 28 mm
Frontstärke: 4,2 mm
