Gehäusedaten:
Frontplatte: 35mm MDF

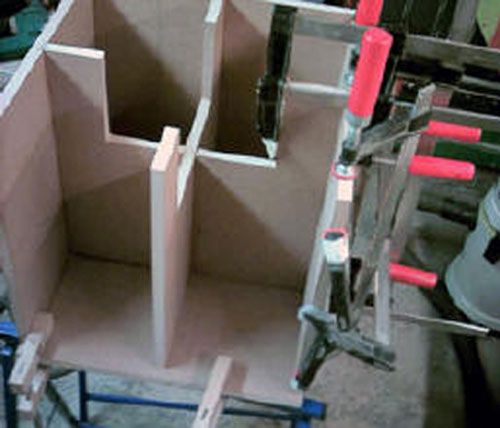

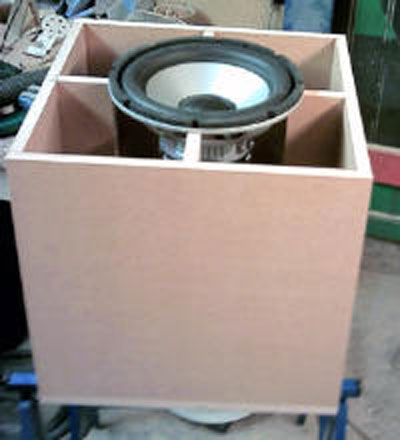

Gehäuse: 19mm MDF mit durchgängiger Kreuzverstrebung

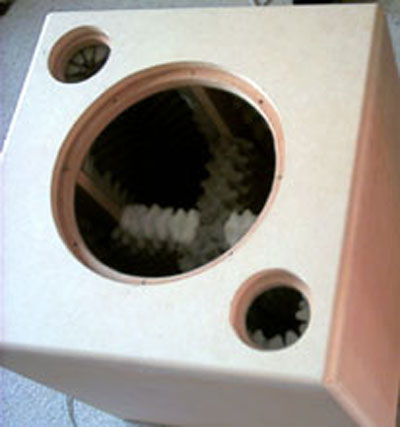

Dämmung: Bitumenplatten und Noppenschaumstoff
Maße BxHxT: 50 x 50 x 51,5 cm
Gewicht: 30 kg !
Passivdaten Lautsprecher:
Carpower Silver-12: 30 cm Baßchassis mit Alu-Gusskorb, Aluminium-Laminat-Membran, Langhub-Gummisicke, 360° Belüftung, Polkernbohrung.
Belastbarkeit: 200 W-RMS / 500 W-Max
Impedanz: 4 Ohm
Schalldruck: 89 dB
Frequenzbereich: 30-500 Hz

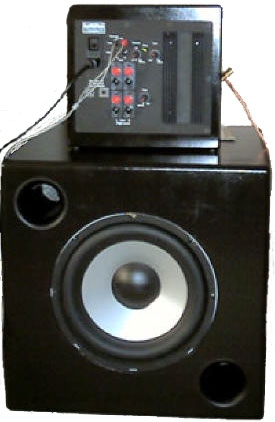

Daten des Verstärkers Monacor SAM-2 (in separatem Gehäuse):
Leistung 4 Ohm: 200 W-RMS / 250 W-Max
Regler und Filter:
Regler Lautstärke
Regler Subwoofertrennfrequenz: 50-150 Hz/18 dB
Regler Satellitentrennfrequenz: 50-150 Hz/12 dB
Regler Phase: 0-180°
Regler Bassanhebungsfrequenz: 30-50 Hz
Regler Bassanhebungsverstärkung: 0-6 dB
Subsonicfilter: 24 dB
Kein Versand möglich!  Lautsprecherboxen können nur abgeholt werden !

Passivdaten Lautsprecherchassis:
20 cm Baßchassis mit gewebter Karbonfasermembran, Alu-Gusskorb, Langhub-Gummisicke, Polkernbohrung.
Belastbarkeit: 2x 60 W-RMS / 2x 120 W-Max
Impedanz: 2x 8 Ohm
Schalldruck: 88 dB (1W/1m)
Frequenzbereich: 34-500 Hz (-3dB)
Betrieb:
Der Subwoofer kann entweder passiv über eine Weiche (optional) an einen Vollverstärker, oder Aktiv mit einem Subwoofer-Verstärker betrieben werden. Z.B.: Monacor SAM-1
Bei aktiviertem Bassboost +3dB bei ca. 31 Hz kann der Tieftonbereich bis unter 30 Hz reichen.
Anschlussfeld:

Einbau-Stahlplatte 2mm, schwarz lackiert.

Vergoldete Messingbolzen für Kabel bis 10mm² und 4 mm Bananenstecker.

Kabel ist direkt im Bolzen verlötet (geringster Übergangswiderstand).

Anschlusskabel 2,5mm² hochflexibel.
Gehäuse:

19mm MDF für das komplette Gehäuse mit Kreuzverstrebung.

Frontplattenstärke 31mm.

Dämpfung: Bitumen mit Schaumstoffplatten.

Dämmung: Polyestervlies.

Breite x Höhe x Tiefe: 40x40x41,2 cm

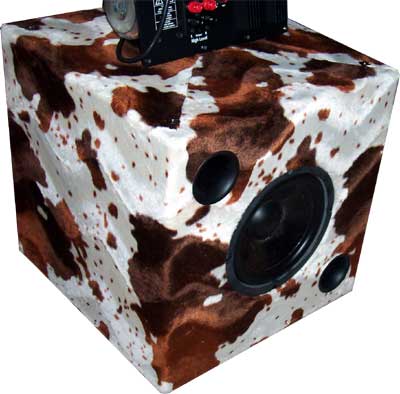

Weitere Felldesigns finden Sie unter www.fellsound.de
Kein Versand möglich!  Lautsprecherboxen können nur abgeholt werden !

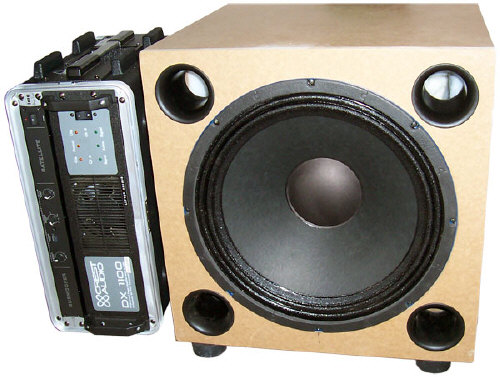

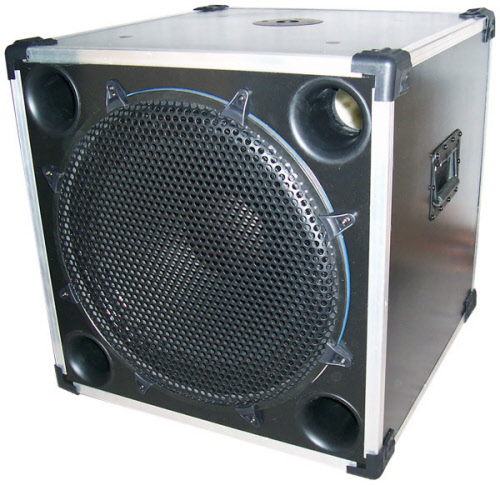

Lautsprecherchassis:
img SP-46/500PA
45cm/18" Baßchassis mit steifer Papiermembran, solider Stahlkorb, getränke Gewebesicke, Polkernbohrung.
Belastbarkeit: 500 W-RMS / 1000 W-Max
Impedanz: 8 Ohm
Schalldruck: 100 dB (1W/1m)
Frequenzbereich: 40-800 Hz (-3dB)
Betrieb:
Der Subwoofer sollte aktiv getrennt und mit einer PA-Endstufe mit mind. 500-600 W-RMS betrieben werden.
Die aktive Trennung sollte bei 80-100 Hz mit mind. 12dB/Okt. liegen.
Emfehlung Weiche und Endstufe: img MCX-200/SW und img STA-800.
Anschlussfeld:

Einbau-Stahlplatte 2mm, schwarz lackiert.

2x Speakon-Anschluss.

Anschlusskabel intern 4mm² hochflexibel.
Gehäuse:

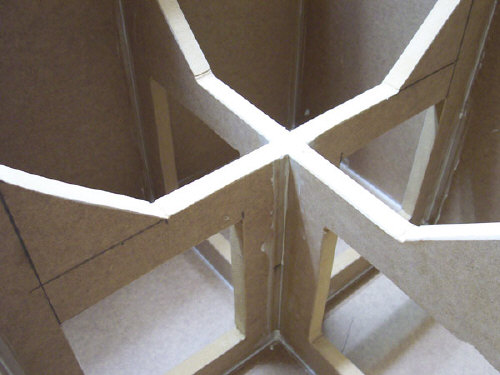

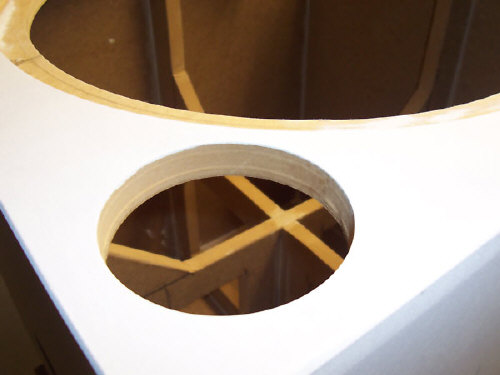

19mm MDF für das komplette Gehäuse mit Kreuzverstrebung. Frontplatte 22mm.

Dämpfung: Noppenschaumstoffplatten.

Dämmung: Polyestervlies

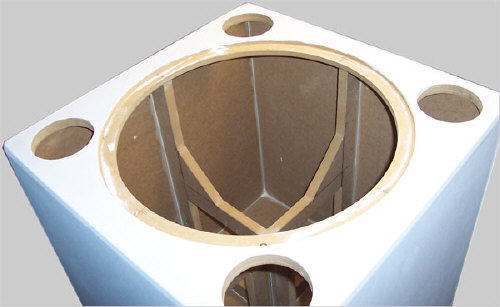

4 BR-Rohre mit abgerundeten Kanten.

Stativhülse (oben) zur Aufnahme von LS-Boxen.

Alu-Kantenschutzleisten

große Kunststoff Schutzecken

Stahl-Schutzgitter mit Hexagon-Lochung

Einlass-Stahl-Klappgriffe

Breite x Höhe x Tiefe: 55x55x55 cm

Gewicht: 35 kg
Kein Versand möglich!  Lautsprecherboxen können nur abgeholt werden !

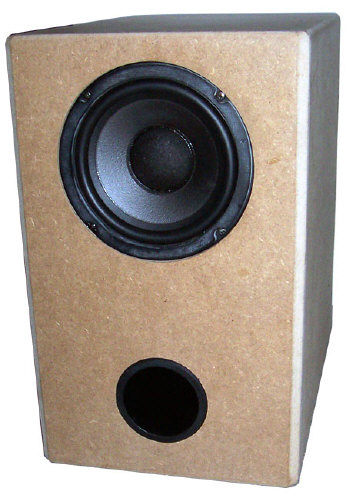

Aufgrund der Bauweise ergeben sich folgende Einsatzmöglichkeiten:

1. Als Passivtieftöner mit Anschluss an einen Stereoverstärker.

2. Als Passivsubwoofer mit integrietem Filter zum Anschluss an einen Stereoverstärker und 2 Satellitenboxen.

3. Als Aktivsubwoofer zum Anschluss an den Vorverstärker von Stereoverstärkern oder an den Subwooferausgang von Surround-Verstärkern.
Empfohlene Subwoofer-Endstufen für den Aktivbetrieb: Monacor SAM-1 oder Mivoc AM-80.
Daten ohne Filter:

Belastbarkeit: 2x40 W-RMS/60 W-Max  oder 1x80 W-RMS/120 W-Max
Impedanz: 2x8 oder 1x4 Ohm

Schalldruck: 88 dB (1W/1m)

Frequenzbereich: 35-3000 Hz (-3 dB)
Daten mit passiven Filter:

Belastbarkeit: 2x40 W-RMS/60 W-Max  oder 1x80 W-RMS/120 W-Max

Impedanz: 2x8 oder 1x4 Ohm

Schalldruck: 87 dB (1W/1m)

Frequenzbereich: 33-80/100/120 Hz (-3 dB)
Abmessungen: BxHxT: 25x40x39 cm
Kein Versand möglich!  Lautsprecherboxen können nur abgeholt werden !
