Visaton Tieftöner 20-40cm
Visaton Tieftöner für Standart bis High-End Anwendungen. Von der einfachen Papiermembran über Zellulose bis zur aufwendigen Glasfaser-Polyester Sandwich-Membran lässt sich hier nichts vermissen.

Visaton W 200, 4 Ohm
Stück
+
:   kg
!
Visaton W 200, 4 Ohm
20cm Tiefmitteltöner, 4 Ohm

Ringversteifte Papiermembran, Schaumstoffsicke, stabiler Stahlkorb.
Ideal als Ersatzlautsprecher für alte Fertigboxen.
Auch Ersatz für Westra SW-200-1304
Technische Daten:
Belastbarkeit: 50 W-RMS / 80 W-Max
Impedanz: 4 Ohm
Schalldruck: 88 dB
Frequenzbereich: 40-6000 Hz
Resonanzfrequenz: 49 Hz
Gesamtgüte Qts: 0,51
Äquivalentvolumen Vas: 45 l
Gleichstromwiderstand Re: 3,2 Ohm
Spuleninduktivität Le: 0,5 mH
Lineare Auslenkung Xmax: ±2 mm		 Einbaumaße:
Außendurchmesser: 206 mm
Einbaudurchmesser: 184 mm
Einbautiefe (incl. Korbrand): 87 mm
Korbrandhöhe: 8 mm
Magnetdurchmesser: 80 mm
Spulendurchmesser: 25 mm
Bef.Lochkreisdurchmesser: 197 mm
Befestigungslöcher: 4x 5 mm
Gewicht: 1,05 kg

Visaton W 200, 8 Ohm
Stück
+
:   kg
!
Visaton W 200, 8 Ohm
20cm Tiefmitteltöner, 8 Ohm

Ringversteifte Papiermembran, Schaumstoffsicke, stabiler Stahlkorb.
Ideal als Ersatzlautsprecher für alte Fertigboxen.
Technische Daten:
Belastbarkeit: 50 W-RMS / 80 W-Max
Impedanz: 8 Ohm
Schalldruck: 88 dB
Frequenzbereich: 40-6000 Hz
Resonanzfrequenz: 46 Hz
Gesamtgüte Qts: 0,62
Äquivalentvolumen Vas: 51 l
Gleichstromwiderstand Re: 6,8 Ohm
Spuleninduktivität Le: 0,9 mH
Lineare Auslenkung Xmax: ±2 mm		 Einbaumaße:
Außendurchmesser: 206 mm
Einbaudurchmesser: 184 mm
Einbautiefe (incl. Korbrand): 87 mm
Korbrandhöhe: 8 mm
Magnetdurchmesser: 80 mm
Spulendurchmesser: 25 mm
Bef.Lochkreisdurchmesser: 197 mm
Befestigungslöcher: 4x 5 mm
Gewicht: 1,05 kg

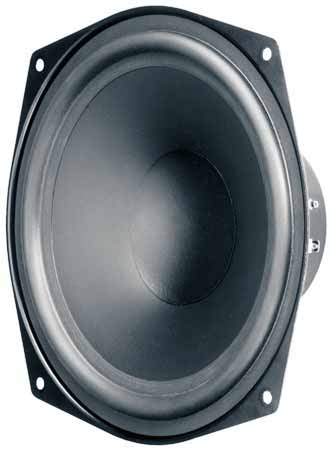

Visaton WS 20 E, 4 Ohm
Stück
+
:   kg
!
Visaton WS 20 E, 4 Ohm
20cm Tiefmitteltöner

Beschichtete Papiermembran, Gummisicke, inverse Staubschutzkalotte, ausgestellte Polplatte, stabiler Stahlkorb, ausgeglichener Frequenzgang. Für 2-Wege-Systeme bis 2 kHz oder als Tiefmitteltöner in 3 bis 4-Wege-Systemen einsetzbar.
Ideal als Ersatzlautsprecher für alte Fertigboxen.
Auch Ersatz für Westra KW-200-1314, KW-200-1324 usw.
Technische Daten:
Belastbarkeit: 80 W-RMS / 120 W-Max
Impedanz: 4 Ohm
Schalldruck: 88 dB
Frequenzbereich: 40-6000 Hz
Resonanzfrequenz: 47 Hz
Gesamtgüte Qts: 1,14
Äquivalentvolumen Vas: 39 l
Gleichstromwiderstand Re: 3,3 Ohm
Spuleninduktivität Le: 0,7 mH
Lineare Auslenkung Xmax: ±3,0 mm		 Einbaumaße:
Außenabmessengen: 207 x 207 mm
Einbaudurchmesser: 185 mm
Einbautiefe (incl. Korbrand): 86 mm
Korbrandhöhe: 0,9 mm
Magnetdurchmesser: 90 mm
Spulendurchmesser: 30 mm
Bef.Lochkreisdurchmesser: 219 mm
Befestigungslöcher: 4x 5 mm
Gewicht: 1,3 kg

Visaton WS 20 E, 8 Ohm
Stück
+
:   kg
!
Visaton WS 20 E, 8 Ohm
20cm Tiefmitteltöner

Beschichtete Papiermembran, Gummisicke, inverse Staubschutzkalotte, ausgestellte Polplatte, stabiler Stahlkorb, ausgeglichener Frequenzgang. Für 2-Wege-Systeme bis 2 kHz oder als Tiefmitteltöner in 3 bis 4-Wege-Systemen einsetzbar.
Ideal als Ersatzlautsprecher für alte Fertigboxen.
Auch Ersatz für Westra KW-200-1318, KW-200-1328 usw.
Technische Daten:
Belastbarkeit: 80 W-RMS / 120 W-Max
Impedanz: 8 Ohm
Schalldruck: 88 dB
Frequenzbereich: 40-6000 Hz
Resonanzfrequenz: 47 Hz
Gesamtgüte Qts: 1,23
Äquivalentvolumen Vas: 44 l
Gleichstromwiderstand Re: 6,8 Ohm
Spuleninduktivität Le: 1,0 mH
Lineare Auslenkung Xmax: ±3,0 mm		 Einbaumaße:
Außenabmessengen: 207 x 207 mm
Einbaudurchmesser: 185 mm
Einbautiefe (incl. Korbrand): 86 mm
Korbrandhöhe: 0,9 mm
Magnetdurchmesser: 90 mm
Spulendurchmesser: 30 mm
Bef.Lochkreisdurchmesser: 219 mm
Befestigungslöcher: 4x 5 mm
Gewicht: 1,3 kg

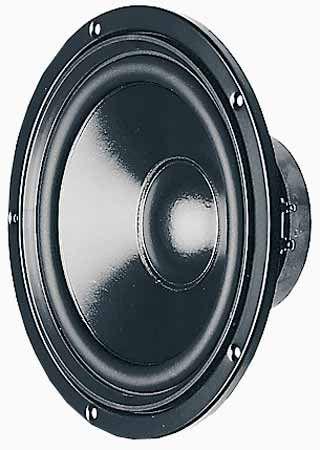

Visaton W 200 S
Stück
+
:   kg
!
Visaton W 200 S
20cm Tiefmitteltöner

Beschichtete Papiermembran, Gummisicke, ausgestellte Polplatte, stabiler Stahlkorb, ausgeglichener Frequenzgang.
Für 2-Wege-Systeme bis 2 kHz, als Tieftöner in 3-Wege-Systemen oder als Subwoofer einsetzbar.
Technische Daten:
Belastbarkeit: 75 W-RMS / 115 W-Max
Impedanz: 4 oder 8 Ohm
Schalldruck: 88 dB
Frequenzbereich: 25-4000 Hz
Resonanzfrequenz: 29 / 30 Hz
Gesamtgüte Qts: 0,35 / 0,33
Äquivalentvolumen Vas: 65 / 70 l
Gleichstromwiderstand Re: 3,4 / 6,0 Ohm
Spuleninduktivität Le: 1,5 / 2,2 mH
Lineare Auslenkung Xmax: 3,5 mm		 Einbaumaße:
Außendurchmesser: 232 mm
Einbaudurchmesser: 182 mm
Einbautiefe (incl. Korbrand): 95 mm
Korbrandhöhe: 7 mm
Magnetdurchmesser: 100 mm
Spulendurchmesser: 35 mm
Bef.Lochkreisdurchmesser: 218 mm
Befestigungslöcher: 5x 5 mm
Gewicht: 1,5 kg

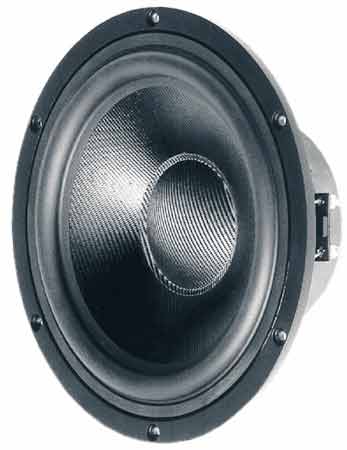

Visaton GF 200
Stück
+
:   kg
!
Visaton GF 200
20cm Tieftöner/Subwoofer

Schwarze Glasfaser-Membran, Langhub-Gummisicke, Alu-Gusskorb, hinterlüftete Zentriermembran, Polkernbohrung, Doppelschwingspule, Kapton-Spulenträger, tiefgezogene Polplatte.
Durch die Doppelschwingspule universelle Anschlussmöglichkeiten.
Gehäuseempfehlung: Bassreflex 30 - 70 l.
Technische Daten:
Belastbarkeit: 120 W-RMS / 180 W-Max
Impedanz: 2x 4 Ohm
Schalldruck: 88 dB
Frequenzbereich: 25-2500 Hz
TSP gemessen mit Spulen in Reihe:
Resonanzfrequenz: 30 Hz
Gesamtgüte Qts: 0,34
Äquivalentvolumen Vas: 68 l
Gleichstromwiderstand Re: 5,8 Ohm
Spuleninduktivität Le: 1,3 mH
Lineare Auslenkung Xmax: ±7 mm		 Einbaumaße:
Außendurchmesser: 222 mm
Einbaudurchmesser: 189 mm
Einbautiefe (incl. Korb): 96 mm
Korbrandhöhe: 6 mm
Magnetdurchmesser: 120 mm
Spulendurchmesser: 38 mm
Lochkreisdurchmesser: 210 mm
Befestigungslöcher: 6x 5/9 mm
Gewicht: 2,5 kg

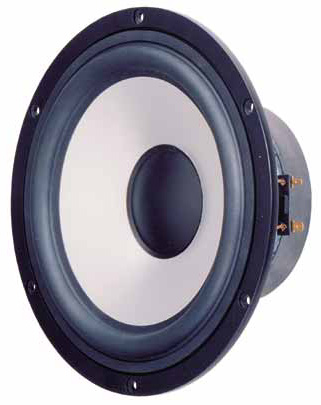

Visaton AL 200
Stück
+
:   kg
!
Visaton AL 200
20cm Tieftöner

Aluminium-Membran, Langhub-Gummisicke, 6-Loch Alu-Gusskorb, hinterlüftete Zentriermembran, Polkernbohrung, ausgestellte Polplatte, Kapton-Spulenträger.
Gehäuseempfehlung: Bassreflex 30 - 70 l.
Technische Daten:
Belastbarkeit: 120 W-RMS / 180 W-Max
Impedanz: 8 Ohm
Schalldruck: 88 dB
Frequenzbereich: 27-8000 Hz
Resonanzfrequenz: 32 Hz
Gesamtgüte Qts: 0,35
Äquivalentvolumen Vas: 77 l
Gleichstromwiderstand Re: 6,6 Ohm
Spuleninduktivität Le: 1,2 mH
Lineare Auslenkung Xmax: ±7 mm		 Einbaumaße:
Außendurchmesser: 222 mm
Einbaudurchmesser: 189 mm
Einbautiefe (incl. Korb): 96 mm
Korbrandhöhe: 6 mm
Magnetdurchmesser: 120 mm
Spulendurchmesser: 38 mm
Lochkreisdurchmesser: 210 mm
Befestigungslöcher: 6x 5/9 mm
Gewicht: 2,5 kg

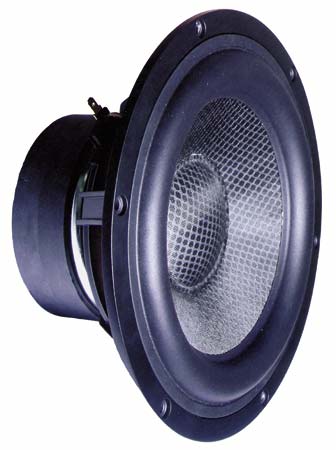

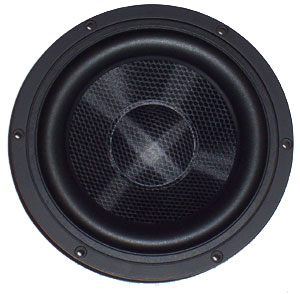

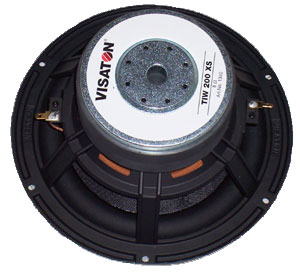

Visaton TIW 200 XS
Stück
+
:   kg
!
Visaton TIW 200 XS
20cm Tieftöner/Subwoofer

Membran ist eine Sandwichkonstruktion aus Glasfaserschichten und Polyestergewebe, Langhub-Gummisicke, 6-Loch Alu-Gusskorb, Doppelmagnet, Langhub-Spule auf Kapton-Spulenträger, hinterlüftete Zentriermembran, Polkernbohrung, Luftspaltbohrungen, vergoldete Polklemmen.
Ideal für kleine, hochwertige Subwoofer im 20-50 l Bassreflex oder 25 l geschlossenem Gehäuse.
Technische Daten:
Belastbarkeit: 120 W-RMS / 180 W-Max
Impedanz: 8 Ohm
Schalldruck: 84 dB
Frequenzbereich: 24-1000 Hz
Resonanzfrequenz: 28 Hz
Gesamtgüte Qts: 0,41
Äquivalentvolumen Vas: 66 l
Gleichstromwiderstand Re: 5,9 Ohm
Spuleninduktivität Le: 1,6 mH
Lineare Auslenkung Xmax: ±11 mm		 Einbaumaße:
Außendurchmesser: 222 mm
Einbaudurchmesser: 189 mm
Einbautiefe (incl. Korb): 114 mm
Korbrandhöhe: 6 mm
Magnetdurchmesser: 115 mm
Spulendurchmesser: 38 mm
Lochkreisdurchmesser: 210 mm
Befestigungslöcher: 6x 5/9 mm
Gewicht: 3,5 kg

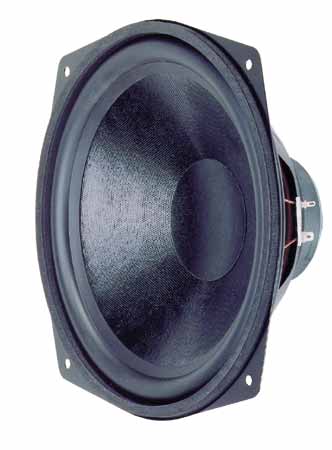

Visaton WS 25 E
Stück
+
:   kg
!
Visaton WS 25 E
25cm Tieftöner

Beschichtete Papiermembran, Gummisicke, inverse Staubschutzkalotte, ausgestellte Polplatte, stabiler Stahlkorb, ausgeglichener Frequenzgang bis 2 kHz. Als Tieftöner in großen 3 bis 4-Wege-Systemen einsetzbar.
Ideal als Ersatzlautsprecher für alte Fertigboxen.
Technische Daten:
Belastbarkeit: 80 W-RMS / 110 W-Max
Impedanz: 8 Ohm
Schalldruck: 88 dB
Frequenzbereich: 35-5000 Hz
Resonanzfrequenz: 34 Hz
Gesamtgüte Qts: 1,43
Äquivalentvolumen Vas: 113 l
Gleichstromwiderstand Re: 5,9 Ohm
Spuleninduktivität Le: 0,8 mH
Lineare Auslenkung Xmax: ±5,5 mm		 Einbaumaße:
Außenabmessengen: 245 x 245 mm
Einbaudurchmesser: 224 mm
Einbautiefe (incl. Korbrand): 107 mm
Korbrandhöhe: 1 mm
Magnetdurchmesser: 80 mm
Spulendurchmesser: 25 mm
Bef.Lochkreisdurchmesser: 262 mm
Befestigungslöcher: 4x 6 mm
Gewicht: 1,25 kg

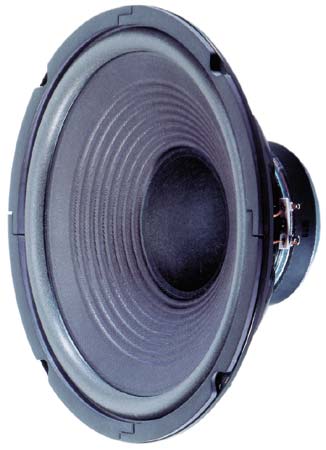

Visaton W 250
Stück
+
:   kg
!
Visaton W 250
25cm Tieftöner

Ringversteifte luftgetrocknete Papiermembran, Schaumstoffsicke, ausgestellte Polplatte, stabiler Stahlkorb.
Ideal als Ersatzlautsprecher für alte Fertigboxen.
Auch Ersatz für WESTRA PW-250-2158 und PW-250-2109 als Verwendung in HiFi-Boxen.
Achtung: Außen- und Einbaudurchmesser ist größer. Nacharbeit des Gehäuses erforderlich!
Technische Daten:
Belastbarkeit: 90 W-RMS / 150 W-Max
Impedanz: 8 Ohm
Schalldruck: 90 dB
Frequenzbereich: 35-4000 Hz
Resonanzfrequenz: 37 Hz
Gesamtgüte Qts: 0,78
Äquivalentvolumen Vas: 135 l
Gleichstromwiderstand Re: 6,8 Ohm
Spuleninduktivität Le: 1,1 mH
Lineare Auslenkung Xmax: ±3 mm		 Einbaumaße:
Außendurchmesser: 255 mm
Einbaudurchmesser: 236 mm
Einbautiefe (incl. Korbrand): 110 mm
Korbrandhöhe: 8 mm
Magnetdurchmesser: 100 mm
Spulendurchmesser: 35 mm
Bef.Lochkreisdurchmesser: 247 mm
Befestigungslöcher: 4x 6 mm
Gewicht: 1,5 kg

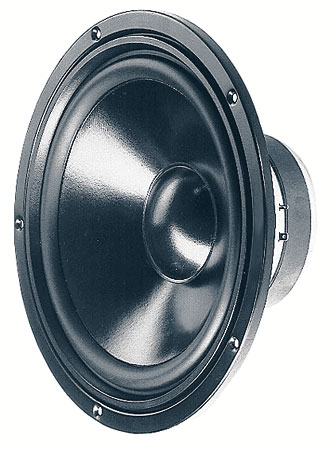

Visaton W 250 S
Stück
+
:   kg
!
Visaton W 250 S
25cm Tieftöner

Beschichtete Papiermembran, Gummisicke, ausgestellte Polplatte, stabiler Stahlkorb, Druckausgleichsöffnungen in der Membran, ausgeglichener Frequenzgang.
Als Tieftöner in 3- bis 4-Wege-Systemen oder als Subwoofer einsetzbar.
Empfohlenes Bassreflexgehäuse: 50-100 l.
Technische Daten:
Belastbarkeit: 100 W-RMS / 150 W-Max
Impedanz: 4 oder 8 Ohm
Schalldruck: 90 dB
Frequenzbereich: 28-5000 Hz
Resonanzfrequenz: 33 / 31 Hz
Gesamtgüte Qts: 0,35 / 0,32
Äquivalentvolumen Vas: 135 / 121 l
Gleichstromwiderstand Re: 3,6 / 6,6 Ohm
Spuleninduktivität Le: 0,93 / 1,5 mH
Lineare Auslenkung Xmax: 5 mm		 Einbaumaße:
Außendurchmesser: 283 mm
Einbaudurchmesser: 231 mm
Einbautiefe (incl. Korbrand): 120 mm
Korbrandhöhe: 8 mm
Magnetdurchmesser: 120 mm
Spulendurchmesser: 38 mm
Bef.Lochkreisdurchmesser: 267 mm
Befestigungslöcher: 5x 4,8 mm
Gewicht: 3,0 kg

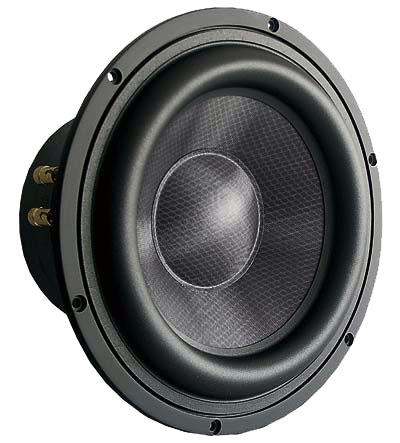

Visaton TIW 250 XS
Stück
+
:   kg
!
Visaton TIW 250 XS

25cm Tieftöner/Subwoofer

Membran ist eine Sandwichkonstruktion aus Glasfaserschichten und Polyestergewebe, Langhub-Gummisicke, 6-Loch Alu-Gusskorb, Doppelmagnet, Langhub-Spule auf Kapton-Spulenträger, hinterlüftete Zentriermembran, Polkernbohrung, Luftspaltbohrungen, vergoldete Polklemmen.
Ideal für hochwertige Subwoofer im 30-70 l Bassreflex oder 20 l geschlossenem Gehäuse.

Technische Daten:
Belastbarkeit: 200 W-RMS / 350 W-Max
Impedanz: 8 Ohm
Schalldruck: 89 dB
Frequenzbereich: 30-1000 Hz
Resonanzfrequenz: 31 Hz
Gesamtgüte Qts: 0,30
Äquivalentvolumen Vas: 73 l
Gleichstromwiderstand Re: 5,7 Ohm
Spuleninduktivität Le: 1,7 mH
Lineare Auslenkung Xmax: ±8,5 mm		 Einbaumaße:
Außendurchmesser: 264 mm
Einbaudurchmesser: 234 mm
Einbautiefe (incl. Korb): 121,2 mm
Korbrandhöhe: 6,2 mm
Magnetdurchmesser: 155 mm
Spulendurchmesser: 50 mm
Lochkreisdurchmesser: 276 mm
Befestigungslöcher: 6x 5,2/9 mm
Gewicht: 4,5 kg

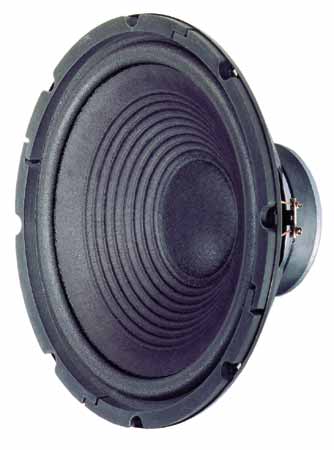

Visaton W 300
Stück
+
:   kg
!
Visaton W 300
30cm Tieftöner

Ringversteifte luftgetrocknete Papiermembran, Schaumstoffsicke, Polkernbohrung, stabiler Stahlkorb.
Ideal als Ersatzlautsprecher für alte Fertigboxen.
Technische Daten:
Belastbarkeit: 120 W-RMS / 180 W-Max
Impedanz: 8 Ohm
Schalldruck: 91 dB
Frequenzbereich: 25-1500 Hz
Resonanzfrequenz: 32 Hz
Gesamtgüte Qts: 0,55
Äquivalentvolumen Vas: 190 l
Gleichstromwiderstand Re: 6,9 Ohm
Spuleninduktivität Le: 1,77 mH
Lineare Auslenkung Xmax: ±5 mm		 Einbaumaße:
Außendurchmesser: 305 mm
Einbaudurchmesser: 279 mm
Einbautiefe (incl. Korbrand): 132 mm
Korbrandhöhe: 12 mm
Magnetdurchmesser: 120 mm
Spulendurchmesser: 50 mm
Bef.Lochkreisdurchmesser: 293 mm
Befestigungslöcher: 8x 5,5 mm
Gewicht: 2,8 kg

Visaton W 300 S
Stück
+
:   kg
!
Visaton W 300 S
30cm Tieftöner

Beschichtete Papiermembran, Langhub-Gummisicke, ausgestellte Polplatte, stabiler Stahlkorb, ausgeglichener Frequenzgang bis 1,5 kHz.
Als Tieftöner in großen 3- bis 4-Wege-Systemen oder als Subwoofer einsetzbar.
Empfohlenes Bassreflexgehäuse: 70-150 l.
Technische Daten:
Belastbarkeit: 150 W-RMS / 200 W-Max
Impedanz: 4 oder 8 Ohm
Schalldruck: 92 dB
Frequenzbereich: 25-3000 Hz
Resonanzfrequenz: 23 Hz
Gesamtgüte Qts: 0,25 / 0,33
Äquivalentvolumen Vas: 300 / 340 l
Gleichstromwiderstand Re: 3,5 / 6,7 Ohm
Spuleninduktivität Le: 1,1 / 1,8 mH
Lineare Auslenkung Xmax: 5,25 mm		 Einbaumaße:
Außendurchmesser: 332 mm
Einbaudurchmesser: 277 mm
Einbautiefe (incl. Korbrand): 144 mm
Korbrandhöhe: 10 mm
Magnetdurchmesser: 157 mm
Spulendurchmesser: 50 mm
Bef.Lochkreisdurchmesser: 314 mm
Befestigungslöcher: 5x 4,8 mm
Gewicht: 4,5 kg

Visaton TIW 300
Stück
+
:   kg
!

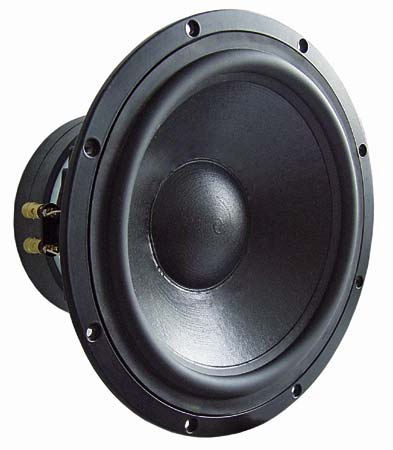

Visaton TIW 300
30cm Tieftöner/Subwoofer

Schwarze Zellulose-Membran, Langhub-Gummisicke, Alu-Gusskorb, Doppelmagnet, hinterlüftete Zentriermembran, Polkernbohrung, Bohrungen in der Polplatte, 65mm Kapton-Spulenträger, vergoldete Polklemmen.
Gehäuseempfehlung: Bassreflex 70 - 100 l.
Technische Daten:
Belastbarkeit: 300 W-RMS / 600 W-Max
Impedanz: 8 Ohm
Schalldruck: 90 dB
Frequenzbereich: 25-1000 Hz
Resonanzfrequenz: 25 Hz
Gesamtgüte Qts: 0,28
Äquivalentvolumen Vas: 160 l
Gleichstromwiderstand Re: 5,4 Ohm
Spuleninduktivität Le: 1,7 mH
Lineare Auslenkung Xmax: ±16 mm		 Einbaumaße:
Außendurchmesser: 329 mm
Einbaudurchmesser: 288 mm
Einbautiefe (incl. Korbrand): 149 mm
Korbrandhöhe: 6 mm
Magnetdurchmesser: 180 mm
Spulendurchmesser: 65 mm
Lochkreisdurchmesser: 312,5 mm
Befestigungslöcher: 8x 6,5 / 11 mm
Gewicht: 7,0 kg

Visaton BGS 40
Stück
+
:   kg
!
Visaton BGS 40
40cm PA-Tieftöner

Stabile Papiermembran, beschichtete Gewebesicke, Polkernbohrung, Alu-Gusskorb, 65mm Spule, vergoldete Polklemmen, hoher Wirkungsgrad.
Für PA-Anlagen, Bühnenmonitore oder Musikerboxen.
Technische Daten:
Belastbarkeit: 200 W-RMS / 300 W-Max
Impedanz: 8 Ohm
Schalldruck: 98 dB
Frequenzbereich: 35-2000 Hz
Resonanzfrequenz: 38 Hz
Gesamtgüte Qts: 0,42
Äquivalentvolumen Vas: 243 l
Gleichstromwiderstand Re: 6,5 Ohm
Spuleninduktivität Le: 1,55 mH
Lineare Auslenkung Xmax: ±2 mm		 Einbaumaße:
Außendurchmesser: 403 mm
Einbaudurchmesser: 359 mm
Einbautiefe (ohne Korbrand): 147 mm
Korbrandhöhe: - mm
Magnetdurchmesser: 157 mm
Spulendurchmesser: 65 mm
Bef.Lochkreisdurchmesser: 382 mm
Befestigungslöcher: 8x 6,3 mm
Gewicht: 5,4 kg
