Westra/HKM Mitteltöner
10cm Mitteltöner mit geschlossenem Korb oder eigenem Volumengehäuse. Vorwiegend als Ersatz für ältere Boxen oder für Neuentwicklungen.

Ersatzchassis für nicht aufgeführte Modelle auf Anfrage.

Westra OM-100-408**
+
:   kg
!
Größeres Bild
10cm Konusmitteltöner

Papiermembran, rückseitig geschlossen, bedämpfte Ausgleichsöffnungen, schwarze Kunststoffblende.
Nicht mehr lieferbar, bitte Westra OM-100-438 bestellen.
 Technische Daten:
  • Belastbarkeit: 60 W-RMS / 100 W-Max*
  • Impedanz: 8 Ohm
  • Schalldruck: 90 dB
  • Frequenzbereich: *1.5-8 kHz
  • Resonanzfrequenz: 850 Hz
    		•   Einbaumaße:
  • Außendurchmesser: 106 mm
  • Einbaudurchmesser: 71 mm
  • Einbautiefe (incl. Korb): 37 mm
  • Korbrandhöhe: 5 mm
    • * Leistungsangaben gemessen mit Frequenzweiche 12dB/Okt.

    Westra OM-100-438
    Stück
    +
    :   kg
    !
    Größeres Bild
    10cm Konusmitteltöner

    Papiermembran, rückseitig geschlossen, bedämpfte Ausgleichsöffnungen, silbergraue Kunststoffblende.
    Bis auf die silberfarbene Blende baugleich mit Westra OM-100-408.
    Technische Daten:
  • Belastbarkeit: 60 W-RMS / 100 W-Max*
  • Impedanz: 8 Ohm
  • Schalldruck: 90 dB
  • Frequenzbereich: *1.5-8 kHz
  • Resonanzfrequenz: 850 Hz
    		•  Einbaumaße:
  • Außendurchmesser: 106 mm
  • Einbaudurchmesser: 71 mm
  • Einbautiefe (incl. Korb): 37 mm
  • Korbrandhöhe: 5 mm
    • * Leistungsangaben gemessen mit Frequenzweiche 12dB/Okt.

    Westra XM-100-414
    Stück
    +
    :   kg
    !
    Größeres Bild
    10cm Konusmitteltöner
    Beschichtete Papiermembran, Schaumstoffsicke, Kunststoff Volumengehäuse, schwarze Kunststoffblende.
    Technische Daten:
    Belastbarkeit: 60 W-RMS / 100 W-Max*
    Impedanz: 4 Ohm
    Schalldruck: 90 dB
    Frequenzbereich: *600-8000 Hz
    Resonanzfrequenz: 390 Hz
    Einbaumaße:
    Außendurchmesser: 106 mm
    Einbaudurchmesser: 82 mm
    Einbautiefe (incl. Korb): 60 mm
    Korbrandhöhe: 5 mm
    * Leistungsangaben gemessen mit Frequenzweiche 12dB/Okt.

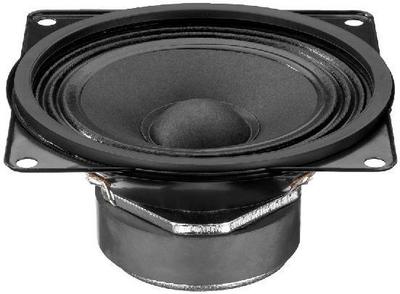

    Westra KM-100-508**
    Stück
    +
    :   kg
    !
    Größeres Bild
    10cm Konusmitteltöner
    Papiermembran, rückseitig geschlossen.
    Baugleich mit TVM ARZ-3608
    ** Nicht mehr lieferbar! Ersatzmodell: KM-100-518A oder  BM-100-318
     Technische Daten:
  • Belastbarkeit: 50 W-RMS / 80 W-Max*
  • Impedanz: 8 Ohm
  • Schalldruck: 87 dB
  • Frequenzbereich: *1.3-6 kHz
  • Resonanzfrequenz: 650 Hz
    		•   Einbaumaße:
  • Außendurchmesser: 100 mm
  • Einbaudurchmesser: 90 mm
  • Einbautiefe (incl. Korb): 49 mm
  • Korbrandhöhe: 5 mm
    • * Leistungsangaben gemessen mit Frequenzweiche 12dB/Okt.

    Westra KM-100-518**
    +
    !
    Größeres Bild
    10cm Konusmitteltöner

    Beschichtete Papiermembran, rückseitig geschlossen
    ** Nicht mehr lieferbar! Ersatzmodell: KM-100-518A oder  BM-100-318
     Technische Daten:
  • Belastbarkeit: 50 W-RMS / 80 W-Max*
  • Impedanz: 8 Ohm
  • Schalldruck: 87 dB
  • Frequenzbereich: *1.3-6 kHz
  • Resonanzfrequenz: 650 Hz
    		•   Einbaumaße:
  • Außendurchmesser: 100 mm
  • Einbaudurchmesser: 90 mm
  • Einbautiefe (incl. Korb): 49 mm
  • Korbrandhöhe: 5 mm
    • * Leistungsangaben gemessen mit Frequenzweiche 12dB/Okt.

    Westra KM-100-534*
    Stück
    +
    :   kg
    !
    Größeres Bild
    10cm Konusmitteltöner, 4 Ohm

    Weiss beschichtete Papiermembran, rückseitig geschlossen.
     Technische Daten:
  • Belastbarkeit: 50 W-RMS / 80 W-Max*
  • Impedanz: 4 Ohm
  • Schalldruck: 87 dB
  • Frequenzbereich: *1.3-6 kHz
  • Resonanzfrequenz: 650 Hz
    		•   Einbaumaße:
  • Außendurchmesser: 100 mm
  • Einbaudurchmesser: 90 mm
  • Einbautiefe (incl. Korb): 49 mm
  • Korbrandhöhe: 5 mm
    • * Leistungsangaben gemessen mit Frequenzweiche 12dB/Okt.

    Westra KM-100-518 A*
    Stück
    +
    :   kg
    !
    Größeres Bild
    10cm Konusmitteltöner

    Beschichtete Papiermembran, rückseitig geschlossen, magnetisch geschirmt.
    Auch Ersatz für WESTRA KM-100-508 und KM-100-518.
    *Wenn nicht mehr lieferbar! Ersatzmodell: BM-100-318
     Technische Daten:
  • Belastbarkeit: 50 W-RMS / 80 W-Max*
  • Impedanz: 8 Ohm
  • Schalldruck: 87 dB
  • Frequenzbereich: *1.3-6 kHz
  • Resonanzfrequenz: 650 Hz
    		•   Einbaumaße:
  • Außendurchmesser: 100 mm
  • Einbaudurchmesser: 90 mm
  • Einbautiefe (incl. Korb): 58 mm
  • Korbrandhöhe: 5 mm
    • * Leistungsangaben gemessen mit Frequenzweiche 12dB/Okt.

    Westra BM-100-308**
    +
    !
    Größeres Bild
    10cm Konusmitteltöner

    Papiermembran, rückseitig geschlossen.
    ** Nicht mehr lieferbar! Nachfolgemodell: BM-100-318
     Technische Daten:
  • Belastbarkeit: 50 W-RMS / 100 W-Max*
  • Impedanz: 8 Ohm
  • Schalldruck: 89 dB
  • Frequenzbereich: *1.4-5.5 kHz
  • Resonanzfrequenz: 700 Hz
    		•   Einbaumaße:
  • Außendurchmesser: 105x105 mm
  • Einbaudurchmesser: 92 mm
  • Einbautiefe (incl. Korb): 42 mm
  • Korbrandhöhe: 4 mm
    • * Leistungsangaben gemessen mit Frequenzweiche 12dB/Okt.

    Westra BM-100-318
    Stück
    +
    :   kg
    !
    Westra BM-100-318
    10cm Konusmitteltöner

    Beschichtete Papiermembran, rückseitig geschlossen.
    Ersatz für SM-100-303, SM-100-304 (8 Ohm) und BM-100-308.
    Auch als Ersatz für KM-100-508 und -518 verwendbar.
     Technische Daten:
  • Belastbarkeit: 50 W-RMS / 100 W-Max*
  • Impedanz: 8 Ohm
  • Schalldruck: 89 dB
  • Frequenzbereich: *1.4-5.5 kHz
  • Resonanzfrequenz: 700 Hz
    		•   Einbaumaße:
  • Außendurchmesser: 105x105 mm
  • Einbaudurchmesser: 92 mm
  • Einbautiefe (incl. Korb): 42 mm
  • Korbrandhöhe: 4 mm
    • * Leistungsangaben gemessen mit Frequenzweiche 12dB/Okt.

    Westra PM-110-528
    Stück
    +
    :   kg
    !
    Westra PM-110-528
    10cm Konusmitteltöner

    Beschichtete Papiermembran, Schaumstoffsicke, rückseitig geschlossen mit bedämften Ausgleichsöffnungen, ohne Kunststoffblende.
    Baugleich mit PM-110-1018, jedoch ohne Abschirmung und Blende.
    Nachfolger des Westra PM-110-518.
    Beim Einsatz als Ersatz kann die alte Blende weiterverwendet werden!
    Technische Daten:
    Belastbarkeit: 60 W-RMS / 100 W-Max*
    Impedanz: 8 Ohm
    Schalldruck: 90 dB
    Frequenzbereich: *600-5000 Hz
    Resonanzfrequenz: 610 Hz    		 Einbaumaße:
    Außendurchmesser: 101 mm
    Einbaudurchmesser: 92 mm
    Einbautiefe (incl. Korbrand): 49 mm
    Korbrandhöhe: 2 mm
    Magnetdurchmesser: 70 mm
    * Leistungsangaben gemessen mit Frequenzweiche 12dB/Okt.

    Westra PM-110-1018**
    Stück
    +
    :   kg
    !
    Größeres Bild
    10cm Konusmitteltöner

    Beschichtete Papiermembran, Schaumstoffsicke, rückseitig geschlossen mit bedämften Ausgleichsöffnungen, magnetisch geschirmt, Kunststoffblende.
    ** Nicht mehr lieferbar!
    Baugleich mit PM-110-528, jedoch mit zusätzlicher Abschirmung.
    Technische Daten:
    Belastbarkeit: 60 W-RMS / 100 W-Max*
    Impedanz: 8 Ohm
    Schalldruck: 90 dB
    Frequenzbereich: *600-5000 Hz
    Resonanzfrequenz: 610 Hz    		 Einbaumaße:
    Außendurchmesser: 112x112 mm (incl. Blende)
    Einbaudurchmesser: 92 mm
    Einbautiefe (incl. Korbrand): 63 mm
    Korbrandhöhe (mit Blende): 2 (4) mm
    * Leistungsangaben gemessen mit Frequenzweiche 12dB/Okt.
