Westra/HKM Tieftöner 20-30cm
Tieftöner von Westra und HKM von 20-30cm. Teilweise geschirmt oder mit Doppelspule. Ideal als Ersatz für ältere Lautsprecher.
Ersatzchassis für nicht aufgeführte Modelle auf Anfrage.

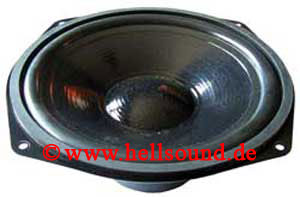

Westra KW-200-1314**
Stück
+
:   kg
!
Westra KW-200-1314
20cm Tieftöner

Beschichtete Papiermembran, Gummisicke.
**Nicht mehr lieferbar,
Ersatztyp:  Visaton WS 20E-4E oder Monacor SPM-205/4
Empfohlen wird der Austausch beider Seiten (rechte und linke Box).
Die Befestigungslöcher sind ca.1mm nach außen versetzt, diese müssen eventuell neu verschraubt werden.
Technische Daten:
Belatbarkeit: 70 W-RMS / 120 W-Max
Impedanz: 4 Ohm
Schalldruck: 86 dB
Freuqenzbereich: 30-2000 Hz
Resonanzfrequenz fs: 30 Hz
Gesamtgüte Qts: 0,58
Äquivalentvolumen Vas: 68 l
Einbaumaße:
Außenmaße BxH: 202x202 mm / ø 200 mm
Einbaudurchmesser: 185 mm
Einbautiefe (incl. Korb): 90 mm
Korbrandhöhe: 8,0 mm (incl. Gummiauflage)
Gewicht: 1,1 kg

Westra KW-200-1318**
Stück
+
:   kg
!
Westra KW-200-1318

20cm Tieftöner

Beschichtete Papiermembran, Gummisicke.
**Nicht mehr lieferbar!
Ersatztyp: Visaton WS 20E-8 Ohm oder Monacor SPM-205/8

Empfohlen wird der Austausch beider Seiten (rechte und linke Box).
Die Befestigungslöcher sind ca.1mm nach außen versetzt, diese müssen eventuell schräg oder neu verschraubt werden.

Technische Daten:
Belatbarkeit: 70 W-RMS / 120 W-Max
Impedanz: 8 Ohm
Schalldruck: 86 dB
Freuqenzbereich: 30-2000 Hz
Resonanzfrequenz fs: 30 Hz
Gesamtgüte Qts: 0,90
Äquivalentvolumen Vas: 70 l
Einbaumaße:
Außenmaße BxH: 202x202 mm / ø 200 mm
Einbaudurchmesser: 185 mm
Einbautiefe (incl. Korb): 90 mm
Korbrandhöhe: 8,0 mm (incl. Gummiauflage)
Gewicht: 1,1 kg

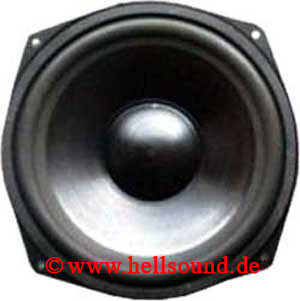

Westra KW-200-1324**
Stück
+
:   kg
!
Westra KW-200-1324
20cm Tieftöner

Beschichtete Papiermembran, Gummisicke, solider Stahlkorb.
** Nicht mehr lieferbar! Ersatztyp: Visaton WS 20E-4 Ohm
Empfohlen wird der Austausch beider Seiten (rechte und linke Box).
Die Befestigungslöcher sind ca.1mm nach außen versetzt, diese müssen eventuell schräg oder neu verschraubt werden.
Technische Daten:
Belatbarkeit: 70 W-RMS / 120 W-Max
Impedanz: 4 Ohm
Schalldruck: 86 dB
Freuqenzbereich: 30-2000 Hz
Resonanzfrequenz fs: 30 Hz
Gesamtgüte Qts: 0,58
Äquivalentvolumen Vas: 68 l
Einbaumaße:
Außenmaße BxH: 202x202 mm / ø 200 mm
Einbaudurchmesser: 185 mm
Einbautiefe (incl. Korb): 90 mm
Korbrandhöhe: 8,0 mm (incl. Gummiauflage)
Gewicht: 1,1 kg

Westra KW-200-1328**
Stück
+
:   kg
!
Westra KW-200-1328
20cm Tieftöner

Beschichtete Papiermembran, Gummisicke, solider Stahlkorb.
** Nicht mehr lieferbar!
Ersatztyp: Visaton WS 20E-8 Ohm oder Monacor SPM-205/8
Empfohlen wird der Austausch beider Seiten (rechte und linke Box).
Die Befestigungslöcher sind ca.1mm nach außen versetzt, diese müssen eventuell schräg oder neu verschraubt werden.
Technische Daten:
Belatbarkeit: 70 W-RMS / 120 W-Max
Impedanz: 8 Ohm
Schalldruck: 86 dB
Freuqenzbereich: 30-2000 Hz
Resonanzfrequenz fs: 30 Hz
Gesamtgüte Qts: 0,90
Äquivalentvolumen Vas: 70 l
Einbaumaße:
Außenmaße BxH: 202x202 mm / ø 200 mm
Einbaudurchmesser: 185 mm
Einbautiefe (incl. Korb): 90 mm
Korbrandhöhe: 8,0 mm (incl. Gummiauflage)
Gewicht: 1,1 kg

Westra KW-200-1334**/ KW-200-1338**
Stück
+
:   kg
!
Westra KW-200-1334 / KW-200-1338

20cm Tieftöner

Papiermembran, Gummisicke, solider Stahlkorb.
** Nicht mehr lieferbar!
Ersatztyp: Visaton WS 20E-4 Ohm , Visaton WS 20E-8 Ohm
Empfohlen wird der Austausch beider Seiten (rechte und linke Box).
Die Befestigungslöcher sind ca.1mm nach außen versetzt, diese müssen eventuell schräg oder neu verschraubt werden.

Technische Daten:
Belatbarkeit: 70 W-RMS / 120 W-Max
Impedanz: 4 / 8 Ohm
Schalldruck: 86 dB
Freuqenzbereich: 30-2000 Hz
Resonanzfrequenz fs: 30 Hz
Gesamtgüte Qts: 0,58 / 0,90
Äquivalentvolumen Vas: 68 l / 70 l
Einbaumaße:
Außenmaße BxH: 202x202 mm / ø 200 mm
Einbaudurchmesser: 185 mm
Einbautiefe (incl. Korb): 90 mm
Korbrandhöhe: 8,0 mm (incl. Gummiauflage)
Gewicht: 1,1 kg

Westra/HKM KW-200-1394*
Stück
+
:   kg
!
Westra/HKM KW-200-1394
20cm Tieftöner

Beschichtete Papiermembran, Gummisicke, runder Stahlkorb.
Technische Daten:
Belastbarkeit: 70 W-RMS / 120 W-Max
Impedanz: 4 Ohm
Schalldruck: 86 dB
Frequenzbereich: 30-2000 Hz
Resonanzfrequenz fs: 30 Hz
Gesamtgüte Qts: 0,56
Äquivalentvolumen Vas: 74 l
Einbaumaße:
Außendurchmesser: 226,5 mm
Einbaudurchmesser: 185 mm
Einbautiefe (incl. Korb): 90 mm
Korbrandhöhe: 6 mm

Westra/HKM KW-200-1398*
Stück
+
:   kg
!
Westra/HKM KW-200-1398
20cm Tieftöner

Beschichtete Papiermembran, Gummisicke, runder Stahlkorb.
Technische Daten:
Belastbarkeit: 70 W-RMS / 120 W-Max
Impedanz: 8 Ohm
Schalldruck: 86 dB
Frequenzbereich: 30-2000 Hz
Resonanzfrequenz fs: 30 Hz
Gesamtgüte Qts: 0,9
Äquivalentvolumen Vas: 71 l
Einbaumaße:
Außendurchmesser: 226,5 mm
Einbaudurchmesser: 185 mm
Einbautiefe (incl. Korb): 90 mm
Korbrandhöhe: 6 mm

Westra PW-200-814**
Stück
+
:   kg
!
Größeres Bild
20cm Tieftöner

Beschichtete Papiermembran, PU-Sicke, stabiler Stahlkorb.
Ideal auch für Heckablagen, Mehrwegsysteme, Subwoofer oder als Ersatzchassis für ältere Typen.
** Nicht mehr lieferbar!
Ersatztyp: Visaton W200 (4 Ohm) oder Monacor SP-202E
(Eventuell muss die Gehäuseöffnung noch etwas vergrößert werden.)
Technische Daten:
Belastbarkeit: 70 W-RMS / 100 W-Max
Impedanz: 4 Ohm
Schalldruck: 87 dB
Frequenzbereich: 45-2000 Hz
Resonanzfrequenz fs: 45 Hz
Gesamtgüte Qts: 0,56
Äquivalentvolumes Vas: 92 l
Schwingspulendurchmesser: 25 mm
Maße:
Außendurchmesser: 205 mm
Einbaudurchmesser: 175 mm
Magnetdurchmesser: 80 mm
Einbautiefe (incl. Korbrand): 89,5 mm
Korbrandhöhe: 10,5 mm
Gewicht: 1,05 kg

Westra PW-200-818**
Stück
+
:   kg
!
Größeres Bild
20cm Tieftöner

Beschichtete Papiermembran, PU-Sicke, stabiler Stahlkorb.
** Nicht mehr lieferbar!
Ersatztyp: Visaton W200 (8 Ohm)
(Eventuell muss die Gehäuseöffnung noch etwas vergrößert werden.)
Technische Daten:
Belastbarkeit: 70 W-RMS / 100 W-Max
Impedanz: 8 Ohm
Schalldruck: 87 dB
Frequenzbereich: 45-2000 Hz
Resonanzfrequenz fs: 48 Hz
Gesamtgüte Qts: 0,83
Äquivalentvolumes Vas: 40 l
Gleichstromwiderstand Re: 6,8 Ohm
Schwingspulendurchmesser: 25 mm
Maße:
Außendurchmesser: 205 mm
Einbaudurchmesser: 175 mm
Magnetdurchmesser: 80 mm
Einbautiefe (incl. Korbrand): 89,5 mm
Korbrandhöhe: 10,5 mm
Gewicht: 1,05 kg

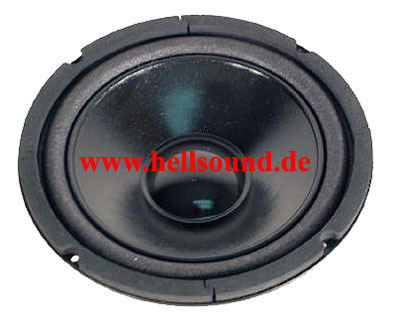

Westra SW-200-1304**
Stück
+
:   kg
!
Westra SW-200-1304

20cm Tieftöner

Papiermembran, PU-Sicke, stabiler Stahlkorb, großes Magnetsystem.
**Nicht mehr lieferbar!
Ersatztyp: Visaton W200 (4 Ohm) oder Monacor SP-202E

Technische Daten:
Belastbarkeit: 80 W-RMS / 120 W-Max
Impedanz: 4 Ohm
Schalldruck: 88 dB
Frequenzbereich: 35-2000 Hz
Resonanzfrequenz fs: 35 Hz
Gesamtgüte Qts: 0,52
Äquivalentvolumes Vas: 40 l
Schwingspulendurchmesser: 38 mm
Maße:
Außendurchmesser: 205 mm
Einbaudurchmesser: 175 mm
Magnetdurchmesser: 89 mm
Einbautiefe (incl. Korbrand): 93,5 mm
Korbrandhöhe: 10,5 mm
Gewicht: 1,25 kg

HKM XW-200-2614*
Stück
+
:   kg
!
HKM XW-200-2614
20cm Tieftöner

Beschichtete Papiermembran, Polkernbohrung, Kapton-Spulenträger, Schaumstoffsicke, stabiler Stahlkorb.
Auch als Subwoofer für Car-HiFi geeignet!
Empfohlenes BR-Gehäuse ca. 20 l
 Datenblatt.pdf (154 kB)
Technische Daten:
Belastbarkeit: 80 W-RMS / 120 W-Max
Impedanz: 4 Ohm
Schalldruck: 90 dB
Frequenzbereich: 40-1000 Hz
Resonanzfrequenz fs: 35 Hz
Gesamtgüte Qts: 0,29
Äquivalentvolumen Vas: 42 l
Schwingspulendurchmesser: 38 mm
Einbaumaße:
Außendurchmesser: 205 mm
Einbaudurchmesser: 185 mm
Magnetdurchmesser: 120 mm
Einbautiefe incl. Korbrand: 102 mm
Korbrandhöhe incl. Auflage: 8,5 mm
Gewicht: 2,15 kg

Westra PW-250-2154**
Stück
+
:   kg
!
Westra PW-250-2154
25cm Tieftöner

Beschichtete Papiermembran, PU-Sicke, Polkernbohrung, stabiler Stahlkorb.
Ideal auch für Heckablagen, Subwoofer oder als Ersatzchassis.
Ersatztyp: Monacor SP-252E (4 Ohm)
ACHTUNG: Korb ist 5mm größer!
Technische Daten:
Belastbarkeit: 100 W-RMS / 200 W-Max
Impedanz: 4 Ohm
Schalldruck: 90 dB
Frequenzbereich: 40-2000 Hz
Resonanzfrequenz fs: 40 Hz
Gesamtgüte Qts: 0,53
Äquivalentvolumes Vas: 75 l
Maße:
Außendurchmesser: 250 mm
Einbaudurchmesser: 222 mm
Magnetdurchmesser: 110 mm
Einbautiefe: 115 mm
Korbrandhöhe: 10 mm

Westra PW-250-2158**
Stück
+
:   kg
!
Westra PW-250-2158
25cm Tieftöner

Beschichtete Papiermembran, PU-Sicke, Polkernbohrung, stabiler Stahlkorb. Als Tieftöner, Subwoofer oder als Ersatzchassis.
Auch Ersatz für: Westra SW-250-1004 (8 Ohm).
Ersatztyp: Visaton W250 oder McVoice GT-25/40 . ACHTUNG: Korb ist jeweils 5mm größer!
Technische Daten:
Belastbarkeit: 100 W-RMS / 200 W-Max
Impedanz: 8 Ohm
Schalldruck: 90 dB
Frequenzbereich: 35-2000 Hz
Resonanzfrequenz fs: 40 Hz
Gesamtgüte Qts: 0,47
Äquivalentvolumes Vas: 87 l
Maße:
Außendurchmesser: 250 mm
Einbaudurchmesser: 222 mm
Magnetdurchmesser: 110 mm
Einbautiefe: 115 mm
Korbrandhöhe: 10 mm

Westra SW-300-2808**
+
:   kg
!
Größeres Bild
30cm Tieftöner

Papiermembran, PU-Sicke, solider Stahlkorb.
Ideal für große 3-Wege Boxen oder Subwoofer.
** Nicht mehr lieferbar! Ersatztyp: Visaton W 300
Technische Daten:
Belastbarkeit: 120 W-RMS / 200 W-Max
Impedanz: 8 Ohm
Schalldruck: 90 dB
Frequenzbereich: 30-2000 Hz
Resonanzfrequenz fs: 30 Hz
Gesamtgüte Qts: 0,32
Äquivalentvolumen Vas: 209 l
Einbaumaße:
Außendurchmesser: 305 mm
Einbaudurchmesser: 278 mm
Einbautiefe (incl. Korb): 138 mm
Korbrandhöhe: 12 mm
Gewicht: 3,4 kg
