Westra/HKM Tiefmitteltöner 8-13cm
Tiefmitteltöner von Westra und HKM von 8-13cm. Teilweise auch geschirmt. Einige wurden sehr oft in Fertigboxen vieler Hersteller verwendet.
Lieferbarkeit oder Ersatzchassis auf Anfrage.
!

HKM XW-87-604
Stück
+Versandkosten
Gewicht: kg
!

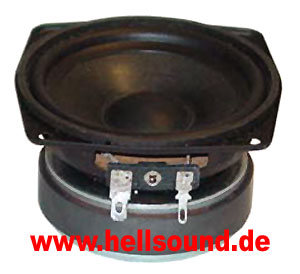

XW-87-604_608h
Größeres Bild
8cm Tiefmitteltöner
Papiermembran, Gummisicke, Papier Randauflage.
Ideal für Mini- und Satellitenboxen oder als kleines Breitbandsystem.
Empf. Gehäusegröße: Bassreflex 4-5 l, geschlossen 3 l.
Passender Hochtöner: WDT-13-138 oder XDT-13-108.
 Datenblatt.pdf (128 kB)

Technische Daten:
Belastbarkeit: 15 W-RMS / 30 W-Max
Impedanz: 4 Ohm
Schalldruck: 86 dB
Frequenzbereich: 70-14.000 Hz
Resonanzfrequenz fs: 105 Hz
Gesamtgüte Qts: 0,6
Äquivalentvolumen: 1,6 l
Gleichstromwiderstand Re: 3,2 Ohm
Spuleninduktivität Le: 0,01 mH		 Einbaumaße:
Außenabmessungen: 86x86mm
Einbaudurchmesser: 80 mm
Einbautiefe (incl. Korbrand): 43 mm
Korbrandhöhe (ohne Auflage): 3,5 mm
Magnetdurchmesser: 60 mm
Spulendurchmesser: 20 mm
Gewicht: 0,5 kg

HKM XW-87-608
Stück
+Versandkosten
Gewicht: kg
!
XW-87-604_608h
Größeres Bild
8cm Tiefmitteltöner
Papiermembran, Gummisicke, Papier Randauflage.
Ideal für Mini- und Satellitenboxen oder als kleines Breitbandsystem.
Empf. Gehäusegröße: Bassreflex 4-5 l, geschlossen 3 l.
Passender Hochtöner: WDT-13-138 oder XDT-13-108.
 Datenblatt.pdf (127 kB)

Technische Daten:
Belastbarkeit: 15 W-RMS / 30 W-Max
Impedanz: 8 Ohm
Schalldruck: 86 dB
Frequenzbereich: 70-14.000 Hz
Resonanzfrequenz fs: 105 Hz
Gesamtgüte Qts: 0,6
Äquivalentvolumen: 1,6 l
Gleichstromwiderstand Re: 7,3 Ohm
Spuleninduktivität Le: 0,01 mH		 Einbaumaße:
Außenabmessungen: 86x86mm
Einbaudurchmesser: 80 mm
Einbautiefe (incl. Korbrand): 43 mm
Korbrandhöhe (ohne Auflage): 3,5 mm
Magnetdurchmesser: 60 mm
Spulendurchmesser: 20 mm
Gewicht: 0,5 kg

HKM KW-100-914
Stück
+Versandkosten
Gewicht: kg
!
KW-100-914+978
Größeres Bild
10cm Tiefmitteltöner
Beschichtete Papiermembran, Gummisicke.
Ideal für Mini- und Satellitenboxen.
 Datenblatt.pdf (112 kB)

Technische Daten:
Belastbarkeit: 30 W-RMS / 60 W-Max
Impedanz: 4 Ohm
Schalldruck: 86 dB
Frequenzbereich: 70-15000 Hz
Resonanzfrequenz fs: 110 Hz
Gesamtgüte Qts: 0,6
Äquivalentvolumen: 2,4 l		 Einbaumaße:
Außendurchmesser: ø100 mm / 94x94mm
Einbaudurchmesser: 91 mm
Einbautiefe (incl. Korb): 47 mm
Korbrandhöhe: 3,5 mm

HKM XW-100-978
Stück
+Versandkosten
Gewicht: kg
!
KW-100-914+978
Größeres Bild
10cm Tiefmitteltöner
Beschichtete Papiermembran, Gummisicke.
Ideal für Mini- und Satellitenboxen.
Auch Ersatz für Westra SW-100-508.
Datenblatt.doc (279 kB)

Technische Daten:
Belastbarkeit: 30 W-RMS / 60 W-Max
Impedanz: 8 Ohm
Schalldruck: 86 dB
Frequenzbereich: 70-15000 Hz
Resonanzfrequenz fs: 110 Hz
Gesamtgüte Qts: 0,75
Äquivalentvolumen: 2,4 l		 Einbaumaße:
Außendurchmesser: ø100 mm / 94x94mm
Einbaudurchmesser: 91 mm
Einbautiefe (incl. Korb): 47 mm
Korbrandhöhe: 3,5 mm

HKM XW-130-1364
Stück
+Versandkosten
Gewicht: kg
!
xw-130-1364h
13cm Tiefmitteltöner
Metallgepulverte Papiermembran, Gummisicke, Alu-Spulenträger, stabiler Stahlkorb.
Sehr ausgeglichenes Klangbild bis in den Mittenbereich. Ideal für die Ankopplung mit einem Kalottenhochtöner ab ca. 3 kHz.
Verwendet in unserer Regalbox Glut II.
 Datenblatt.pdf (122 kB)

Technische Daten:
Belatbarkeit: 40 W-RMS / 60 W-Max
Impedanz: 4 Ohm
Schalldruck: 86 dB
Freuqenzbereich: 45-4000 Hz
Resonanzfrequenz fs: 75 Hz
Gesamtgüte Qts: 0,50
Äquivalentvolumen Vas: 7 l		 Einbaumaße:
Außendurchmesser: 147 mm
Einbaudurchmesser: 132 mm
Einbautiefe (incl. Korbrand): 59 mm
Korbrandhöhe: 3,8 mm
Gewicht: 0,74 kg

HKM XW-130-1368
Stück
+Versandkosten
Gewicht: kg
!
xw-130-1364h
13cm Tiefmitteltöner
Metallgepulverte Papiermembran, Gummisicke, Alu-Spulenträger, stabiler Stahlkorb.
Sehr ausgeglichenes Klangbild bis in den Mittenbereich. Ideal für die Ankopplung mit einem Kalottenhochtöner ab ca. 3 kHz.
 Datenblatt.pdf (133 kB)
Technische Daten:
Belatbarkeit: 40 W-RMS / 60 W-Max
Impedanz: 8 Ohm
Schalldruck: 86 dB
Freuqenzbereich: 45-4000 Hz
Resonanzfrequenz fs: 75 Hz
Gesamtgüte Qts: 0,50
Äquivalentvolumen Vas: 7,3 l		 Einbaumaße:
Außendurchmesser: 147 mm
Einbaudurchmesser: 132 mm
Einbautiefe (incl. Korbrand): 59 mm
Korbrandhöhe: 3,8 mm
Gewicht: 0,74 kg

Westra/HKM KF-130-1364
Stück
+Versandkosten
Gewicht: kg
!
KF-130-1364+68
Größeres Bild
13cm Breitbänder/ Tiefmitteltöner
Papiermembran, Gummisicke, Gummi-Randauflage, starker Antrieb.
Ideal für Miniboxen oder schlanke Standboxen. Als Tiefmitteltöner bis ca. 5 kHz einsetzbar.
 Datenplatt.pdf (107 kB)
Technische Daten:
Belastbarkeit: 50 W-RMS / 80 W-Max
Impedanz: 4 Ohm
Schalldruck: 88 dB
Frequenzbereich: 80-12.000 Hz
Resonanzfrequenz fs: 60 Hz
Gesamtgüte Qts: 0,56
Äquivalentvolumen Vas: 12 l
Einbaumaße:
Außendurchmesser: 130x130 mm
Einbaudurchmesser: 114 mm
Magnetdurchmesser: 90 mm
Einbautiefe (incl. Korb): 63 mm
Korbrandhöhe: 6 mm
Gewicht: 0,98 kg

Westra/HKM KF-130-1368
Stück
+Versandkosten
Gewicht: kg
!
KF-130-1364+68
Größeres Bild
13cm Breitbänder/ Tiefmitteltöner
Papiermembran, Gummisicke, Gummi-Randauflage, starker Antrieb.
Ideal für Miniboxen oder schlanke Standboxen. Als Tiefmitteltöner bis ca. 5 kHz einsetzbar.
 Datenplatt.pdf (107 kB)
Technische Daten:
Belastbarkeit: 50 W-RMS / 80 W-Max
Impedanz: 8 Ohm
Schalldruck: 88 dB
Frequenzbereich: 80-12.000 Hz
Resonanzfrequenz fs: 60 Hz
Gesamtgüte Qts: 0,56
Äquivalentvolumen Vas: 12 l
Einbaumaße:
Außendurchmesser: 130x130 mm
Einbaudurchmesser: 114 mm
Magnetdurchmesser: 90 mm
Einbautiefe (incl. Korb): 63 mm
Korbrandhöhe: 6 mm
Gewicht: 0,98 kg

Westra/HKM KW-130-1004
Stück
+Versandkosten
Gewicht: kg
!
KW-130-1004+08
Größeres Bild
13cm Tiefmitteltöner

Beschichtete Papiermembran, Gummisicke, magnetisch geschirmt.
Ideal für Centerspeaker oder Multimedia-Systeme.
Technische Daten:
Belastbarkeit: 25 W-RMS / 50 W-Max
Impedanz: 4 Ohm
Schalldruck: 86 dB
Frequenzbereich: 40-5000 Hz
Resonanzfrequenz fs: 50 Hz
Gesamtgüte Qts: 0,84
Äquivalentvolumen Vas: 8 l		 Einbaumaße:
Außendurchmesser: 130x130 mm
Einbaudurchmesser: 114 mm
Einbautiefe (incl. Korb): 72 mm
Korbrandhöhe: 6 mm

Westra/HKM KW-130-1008
Stück
+Versandkosten
Gewicht: kg
!
KW-130-1004+08
Größeres Bild
13cm Tiefmitteltöner

Beschichtete Papiermembran, Gummisicke, magnetisch geschirmt.
Ideal für Centerspeaker oder Multimedia-Systeme.
Technische Daten:
Belastbarkeit: 25 W-RMS / 50 W-Max
Impedanz: 8 Ohm
Schalldruck: 86 dB
Frequenzbereich: 40-5000 Hz
Resonanzfrequenz fs: 50 Hz
Gesamtgüte Qts: 0,91
Äquivalentvolumen Vas: 8 l		 Einbaumaße:
Außendurchmesser: 130x130 mm
Einbaudurchmesser: 114 mm
Einbautiefe (incl. Korb): 72 mm
Korbrandhöhe: 6 mm

Westra KW-130-1394**
Stück
+Versandkosten
Gewicht: kg
!
KF-130-1394_1
Größeres Bild
13cm Tiefmitteltöner

Gummisicke, beschichtete Membran, runder Stahlkorb, inverse Staubschutzkalotte. Auch als Mitteltöner einsetzbar.
 Datenplatt.pdf (69 kB)
** Nicht mehr lieferbar!
Technische Daten:
Belastbarkeit: 50 W-RMS / 100 W-Max
Impedanz: 4 Ohm
Schalldruck: 84 dB
Frequenzbereich: 60-10.000 Hz
Resonanzfrequenz fs: 45 Hz
Gesamtgüte Qts: 0,32
Äquivalentvolumen Vas: 13 l
Einbaumaße:
Außendurchmesser: 148 mm
Einbaudurchmesser: 114 mm
Einbautiefe (incl. Korb): 64 mm
Korbrandhöhe: 4 mm

Westra KW-130-1398**
Stück
+Versandkosten
Gewicht: kg
!
KF-130-1394_1
Größeres Bild
13cm Tiefmitteltöner

Gummisicke, beschichtete Membran, runder Stahlkorb, inverse Staubschutzkalotte. Auch als Mitteltöner einsetzbar.
 Datenplatt.pdf (69 kB)
** Nicht mehr lieferbar! Ersatzlautsprecher: W140/8
Technische Daten:
Belastbarkeit: 50 W-RMS / 100 W-Max
Impedanz: 8 Ohm
Schalldruck: 84 dB
Frequenzbereich: 60-10.000 Hz
Resonanzfrequenz fs: 45 Hz
Gesamtgüte Qts: 0,48
Äquivalentvolumen Vas: 12 l
Einbaumaße:
Außendurchmesser: 148 mm
Einbaudurchmesser: 114 mm
Einbautiefe (incl. Korb): 64 mm
Korbrandhöhe: 4 mm
